Oil Particle Counter

オイルパーティクルカウンター

Oil Particle Counter

オンライン型モデル/ポータブル型モデル

様々な油(作動油・潤滑油・タービン油・その他洗浄液)の清浄度管理にお使い頂ける、オイル用のオンライン型・油中パーティクルカウンター(油中微粒子計測器)です。ミニメスバルブを配管内に組み込んで頂くだけで簡単にオンライン設置できます。
新モデルは、QRコードを読み込むことで、測定結果のレポートをPDF形式で取り込むことができ、携帯電話からメール転送することが可能です。また、ポータブル型には、鉄粉濃度センサー・飽和水分センサー・密度センサー・粘度センサーも搭載可能。

これからの日本に求められる、古い手法や固定観念にとらわれず
新しい技術に積極的に挑戦している企業Filtertechnik

Filtertechnik社・展示会出展情報

プラントメンテナンスショー
2024年07月24~26日
東京ビッグサイト
ブースNo.: M5-029

Lubricant Expo Europe 2024
2024年09月17~19日
デュッセルドルフ (ドイツ)
ブースNo.: 314

Parts & Service World 2024
2024年10月25~27日
カッセル (ドイツ)
ブースNo.: 17(ホール12-13)

Products

商品ラインナップ

■旧方式レーザー光遮断方式 オイルパーティクルカウンター/オイルサンプリングポート

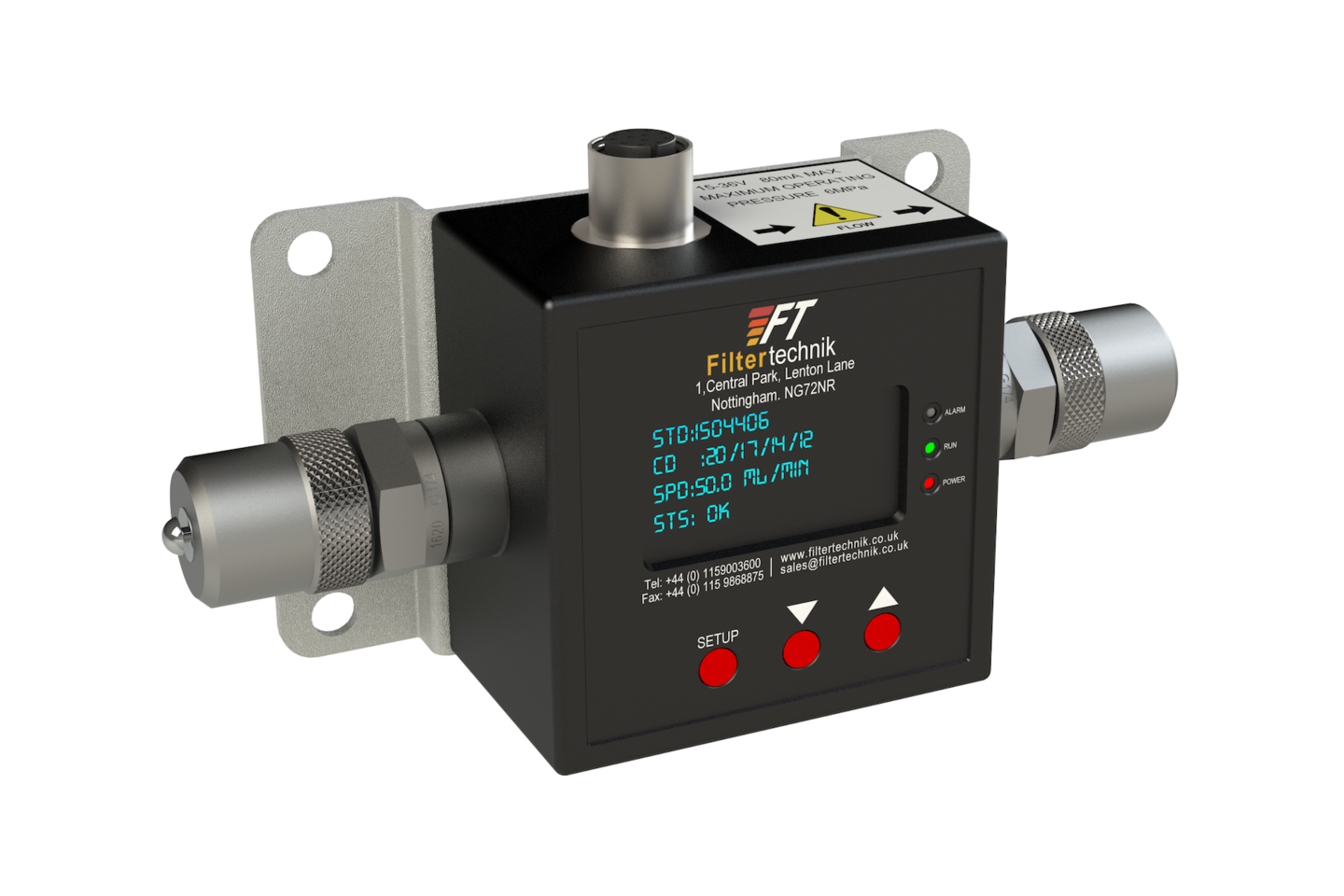

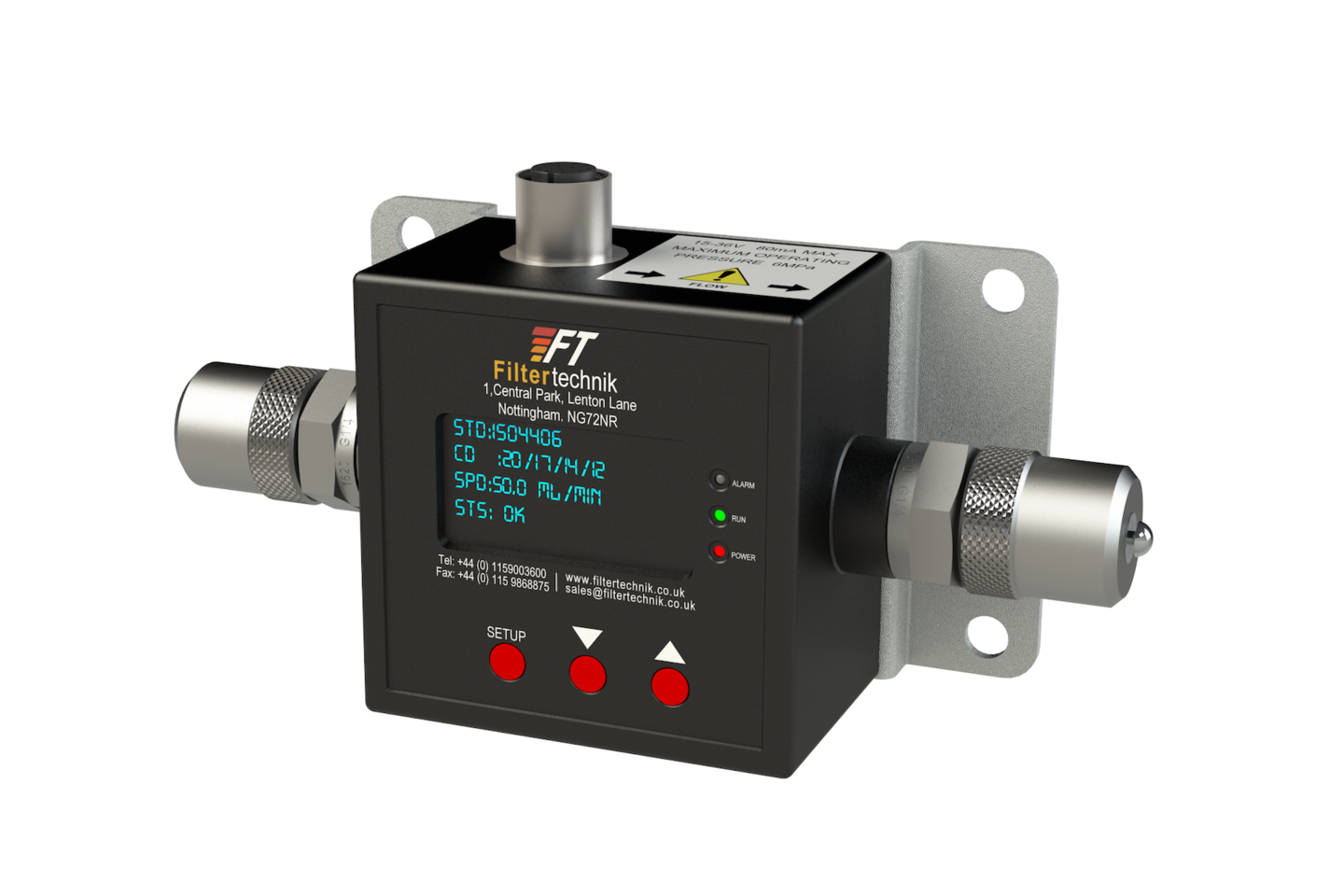

オンライン型・PC9001-3-2


Newモデル:PC9001-3-2

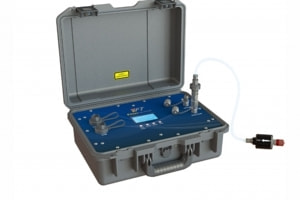

ポータブル型・FS9V2

ポータブル型パーティクルカウンタ


モデル:FS9V2

オイルサンプリング

ポータブル型パーティクルカウンタ


■最新式CMOSセンサー デジタル画像解析方式 オイルパーティクルカウンター

FS9V3-OLU(タンデルタ・オイル寿命センサー搭載)

オイル品質寿命センサー内蔵のパーティクルカウンターで、油交換・更油時期の見える化を実現。あらゆる種類のオイルを登録でき、全ての顧客のオイル交換時期を簡単に管理することが可能となります!

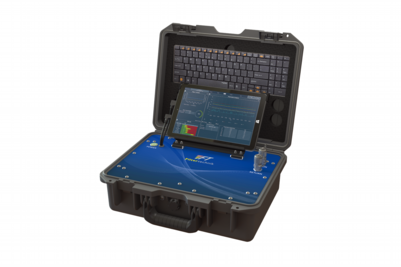

ポータブル型・FS9V3

ポータブル型パーティクルカウンタ

最上位モデル TANデルタ

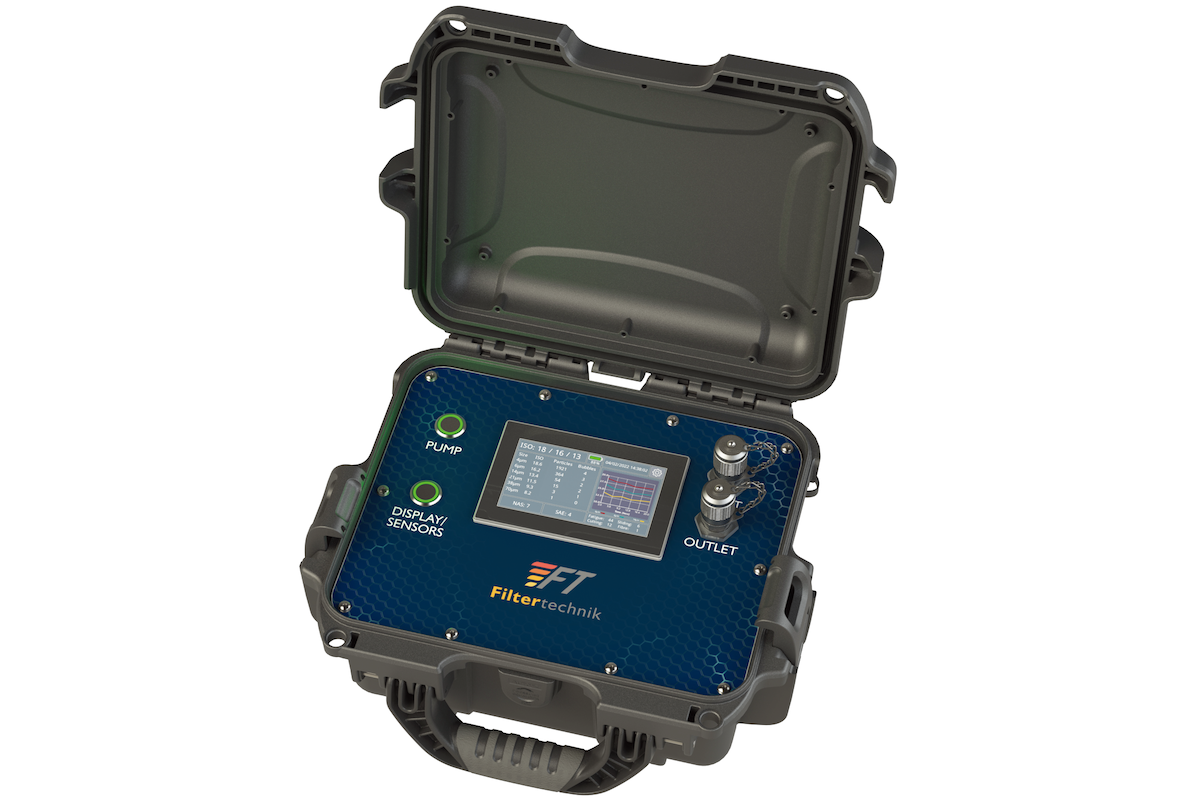

ポータブル型・FS9V4

ポータブル型パーティクルカウンタ
 最新モデル
(FS9V3の廉価版)

FS9V4-HV-FE

 最新モデル
鉄粉濃度センサー付き

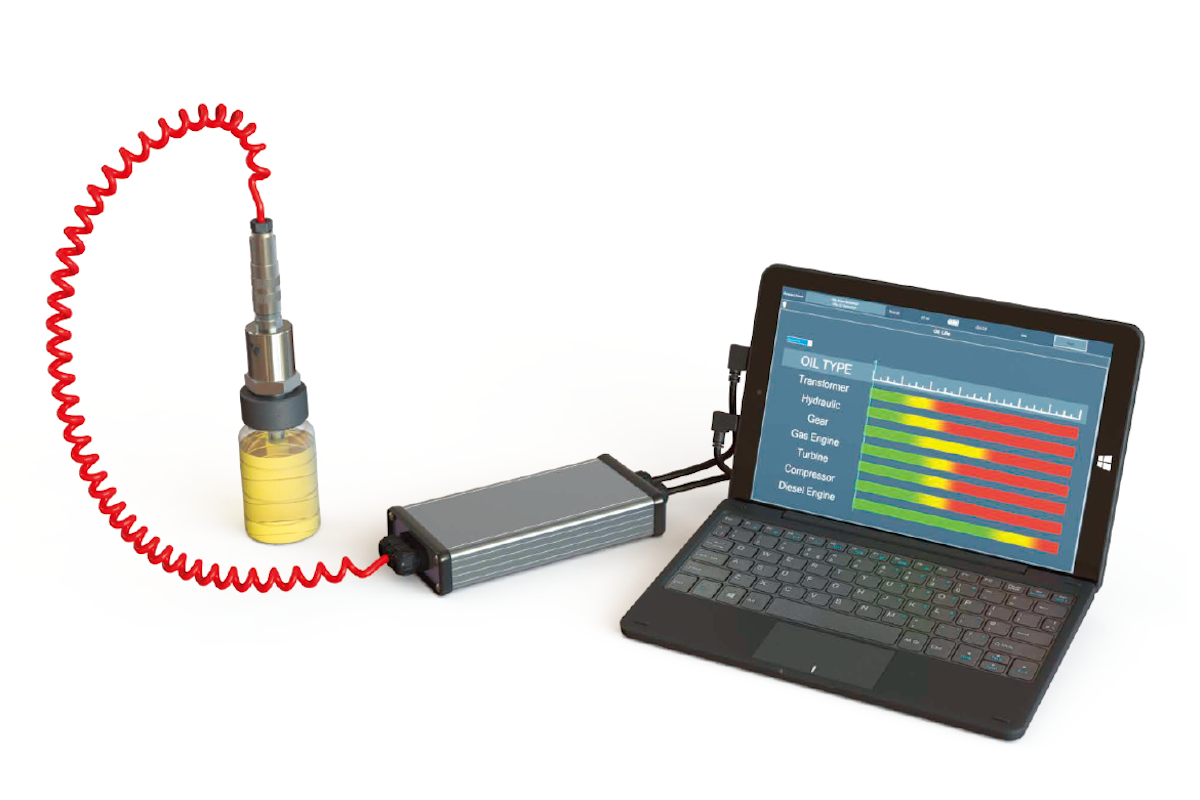

オイル寿命センサー ポータブルセット LinkIconFS9-OLOリーフレット

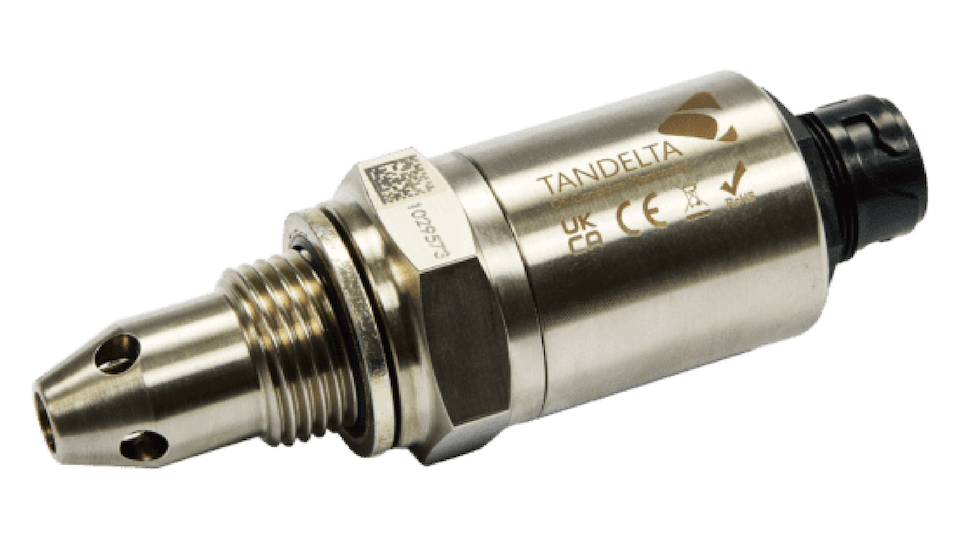

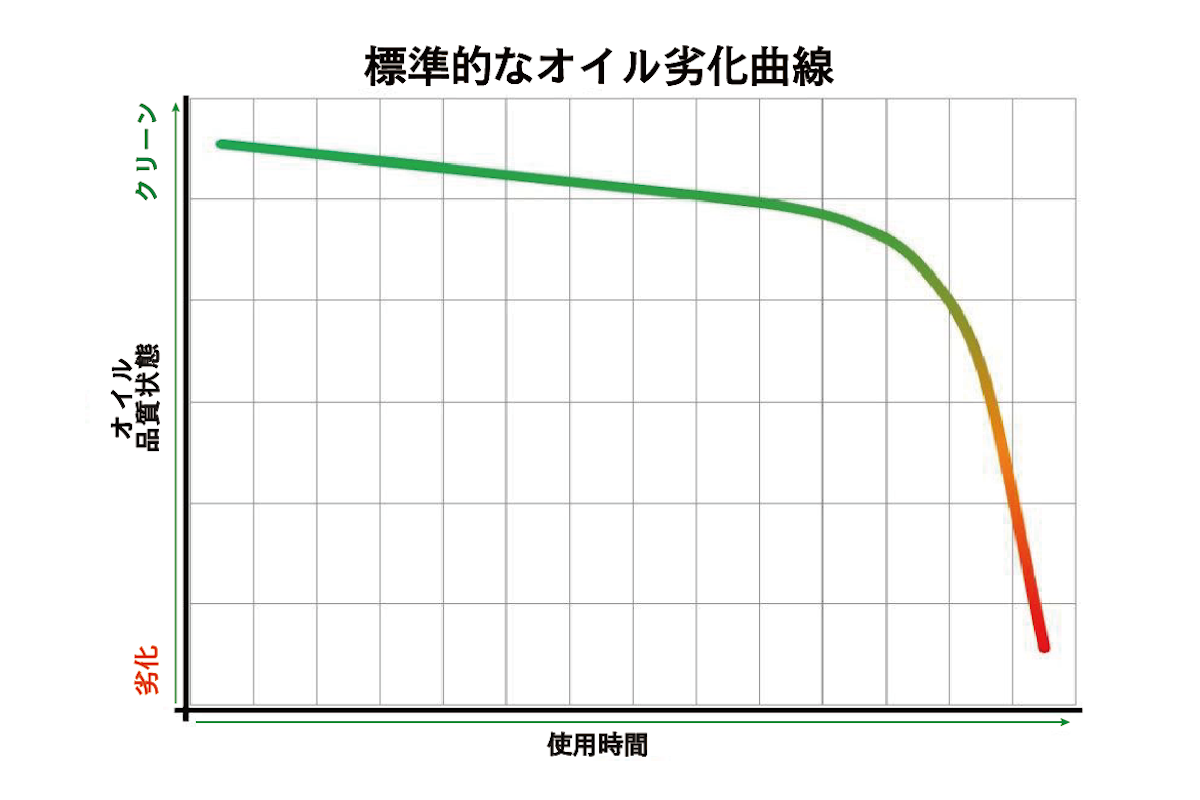

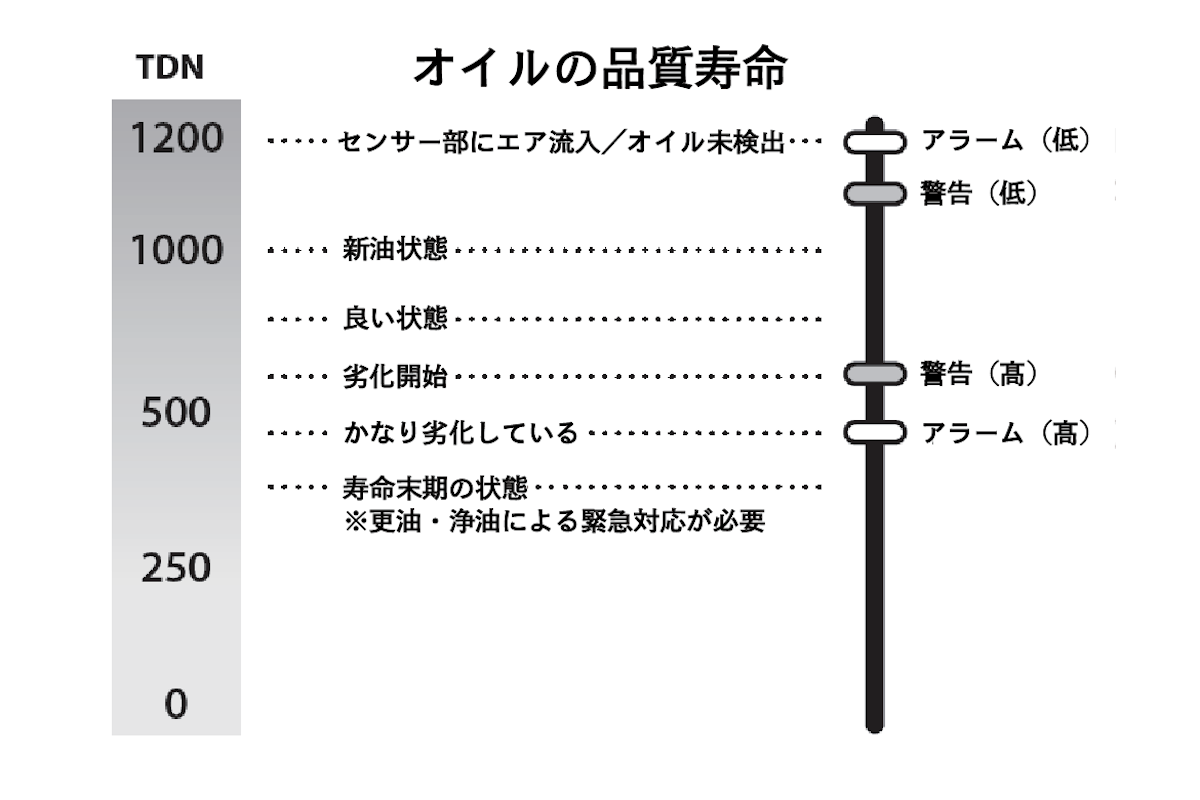

TanDeltaオイル寿命センサーは、オイル分子レベルの状態を検知し高感度、再現性、高精度でオイルの残存寿命を計算できます。あらゆるオイルで動作し、お使いの新油登録をすることで、より正確なオイル寿命を知ることができます。

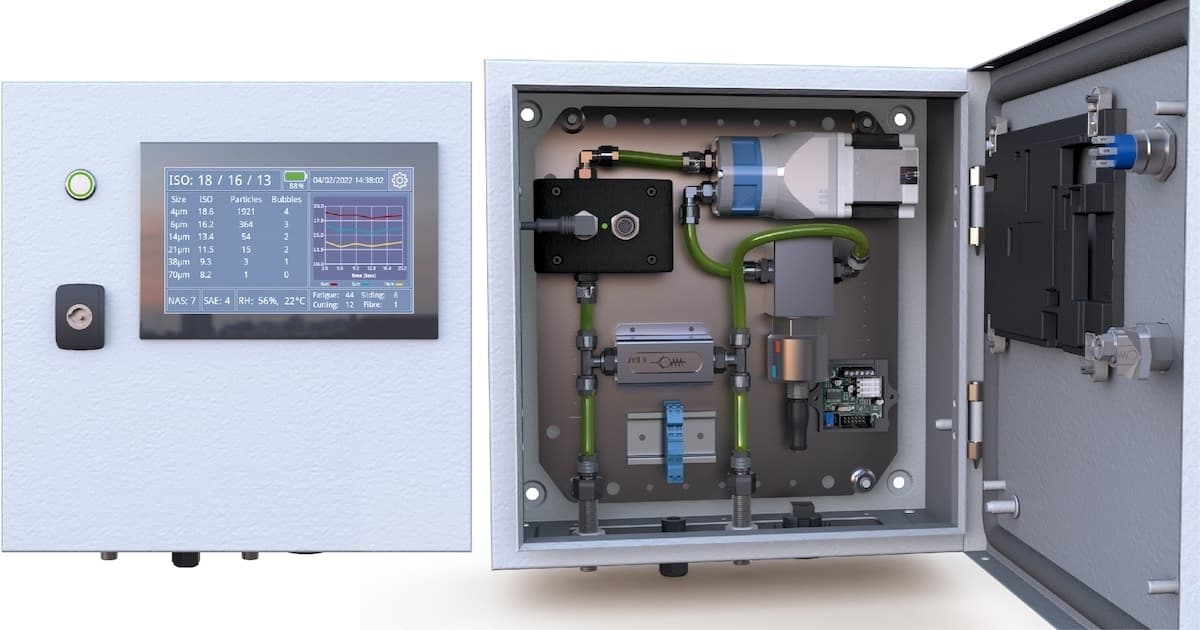

オンライン型・FS9V4-SE (Newモデル)

S120-PMとS120-PMKの組み合わせモデル

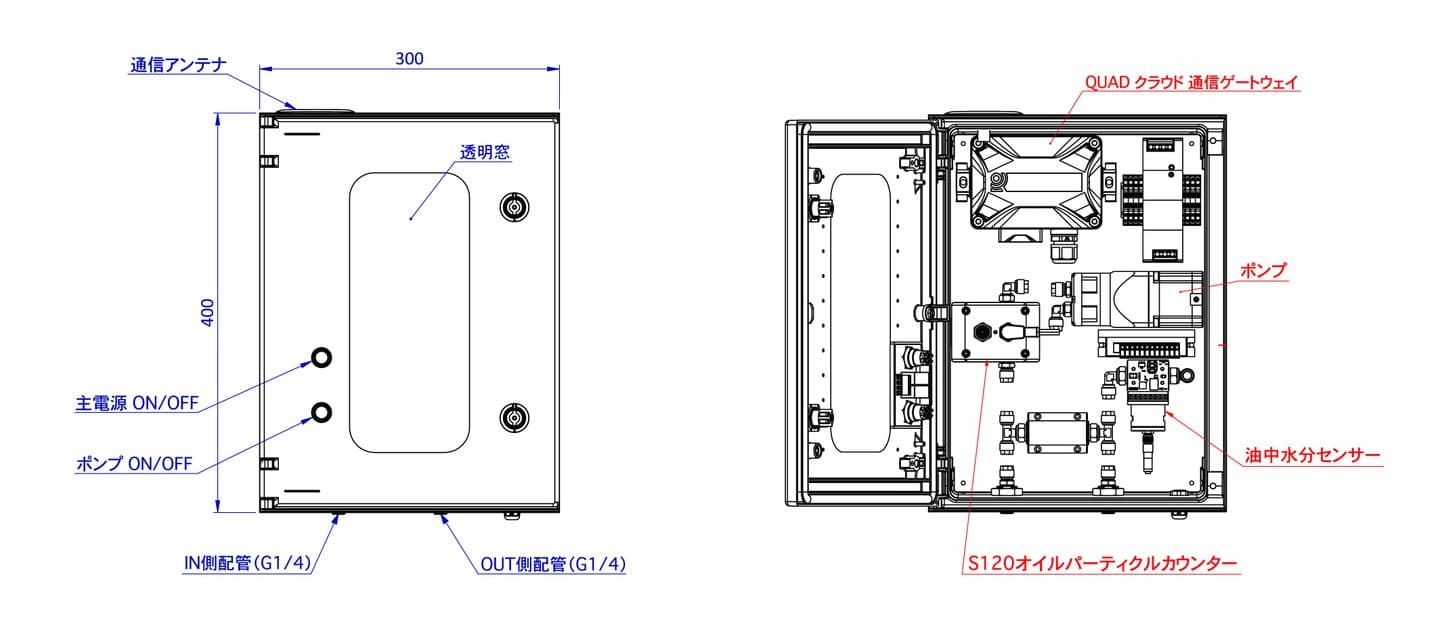

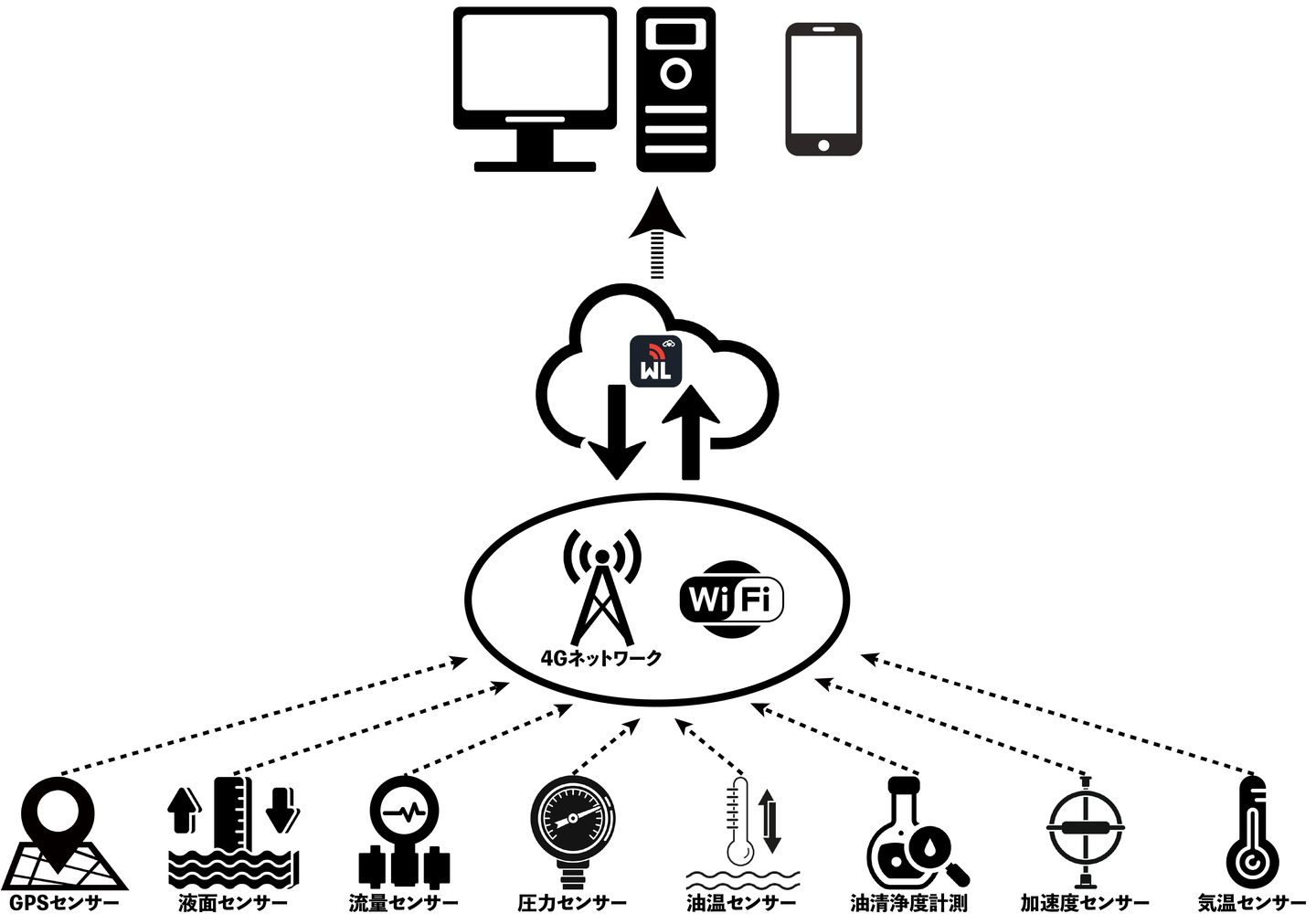

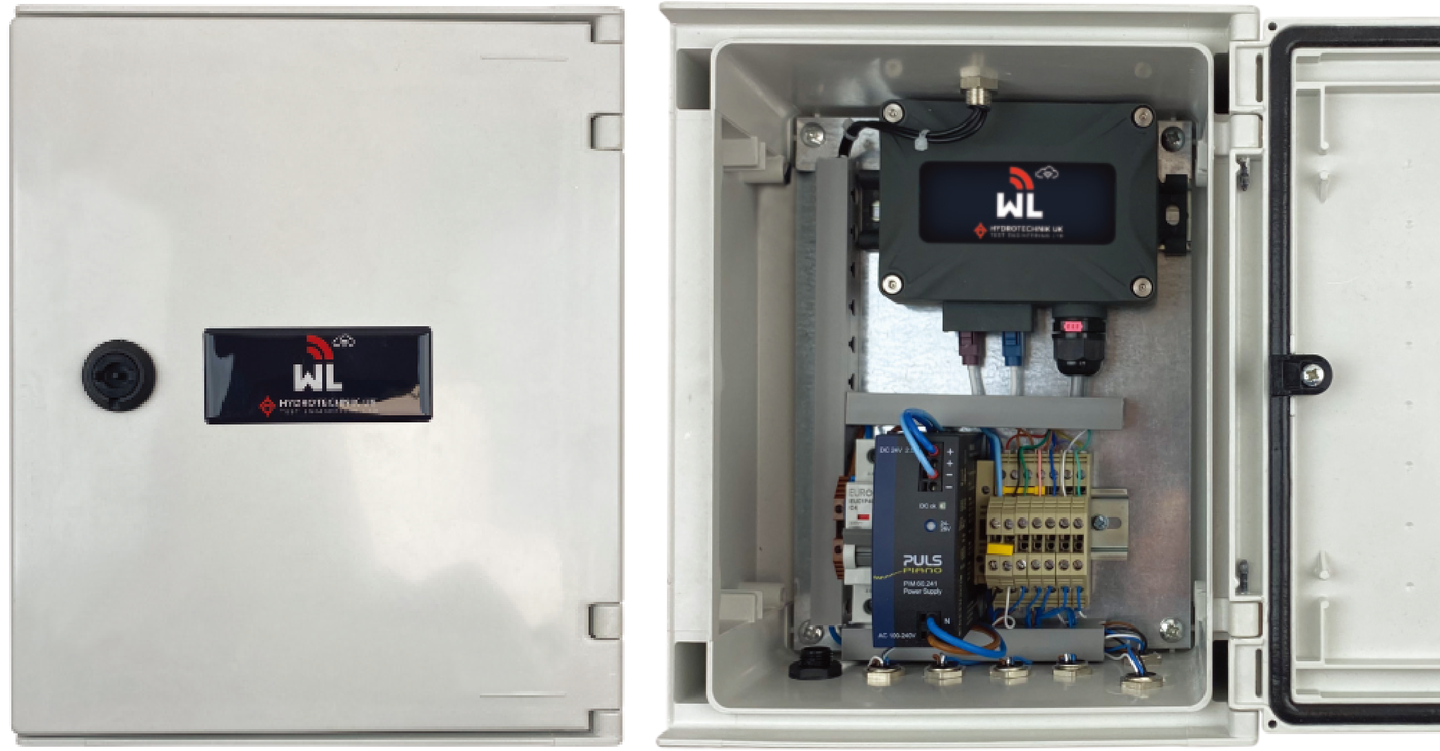

◾️Watchlog PRO・ICTクラウド型 遠隔リアルタイム状態監視システムとの組み合わせ使用例◾️

LinkIconWatchlog-PRO 遠隔監視システム

※ 詳しくは 製品ウェブサイトでご確認ください ※

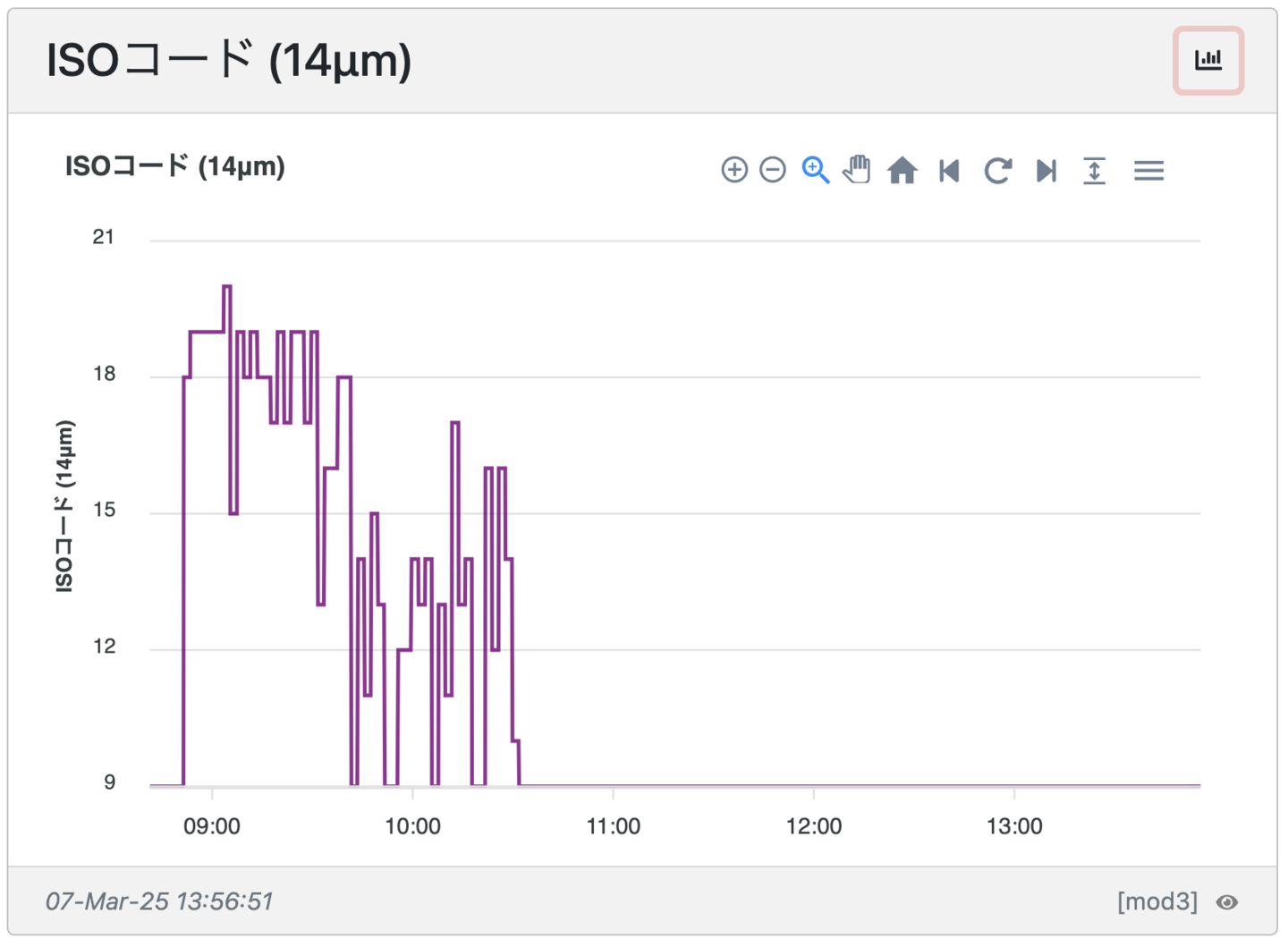

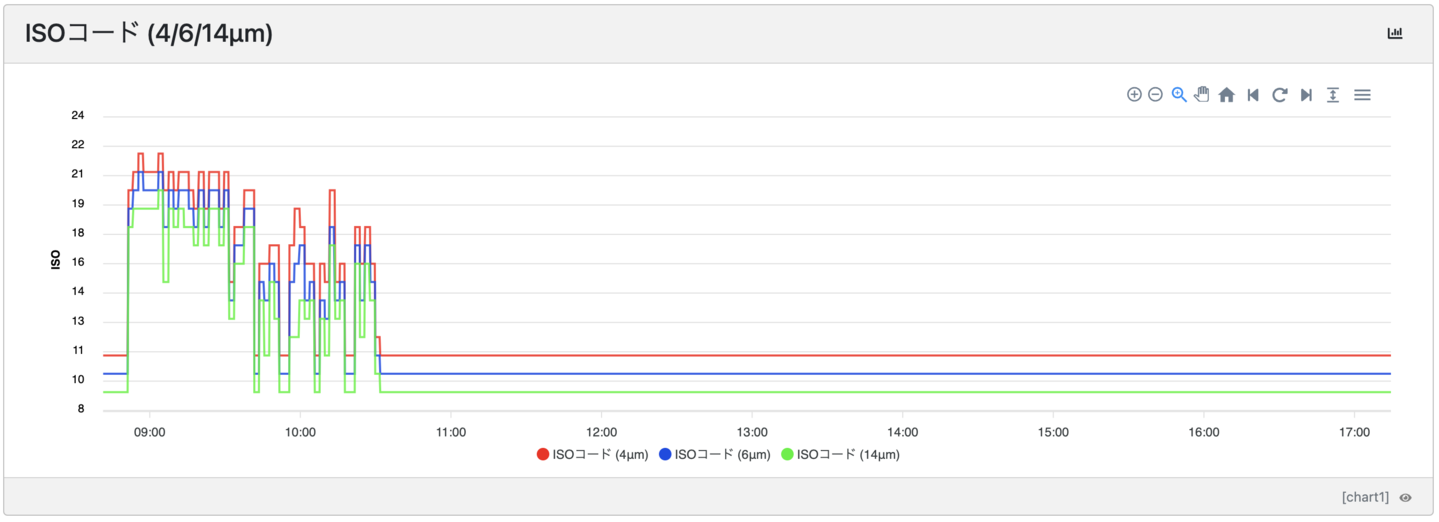

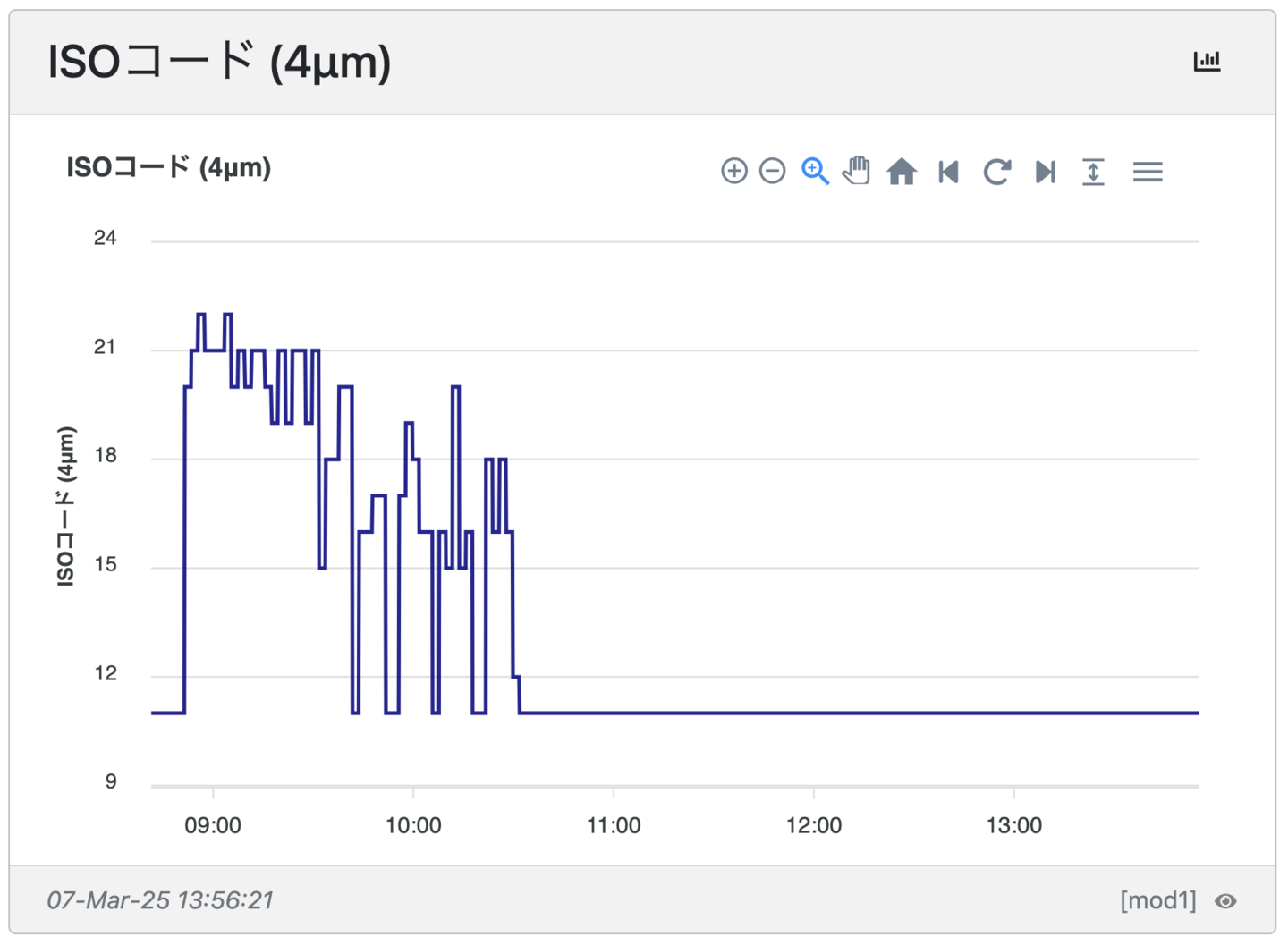

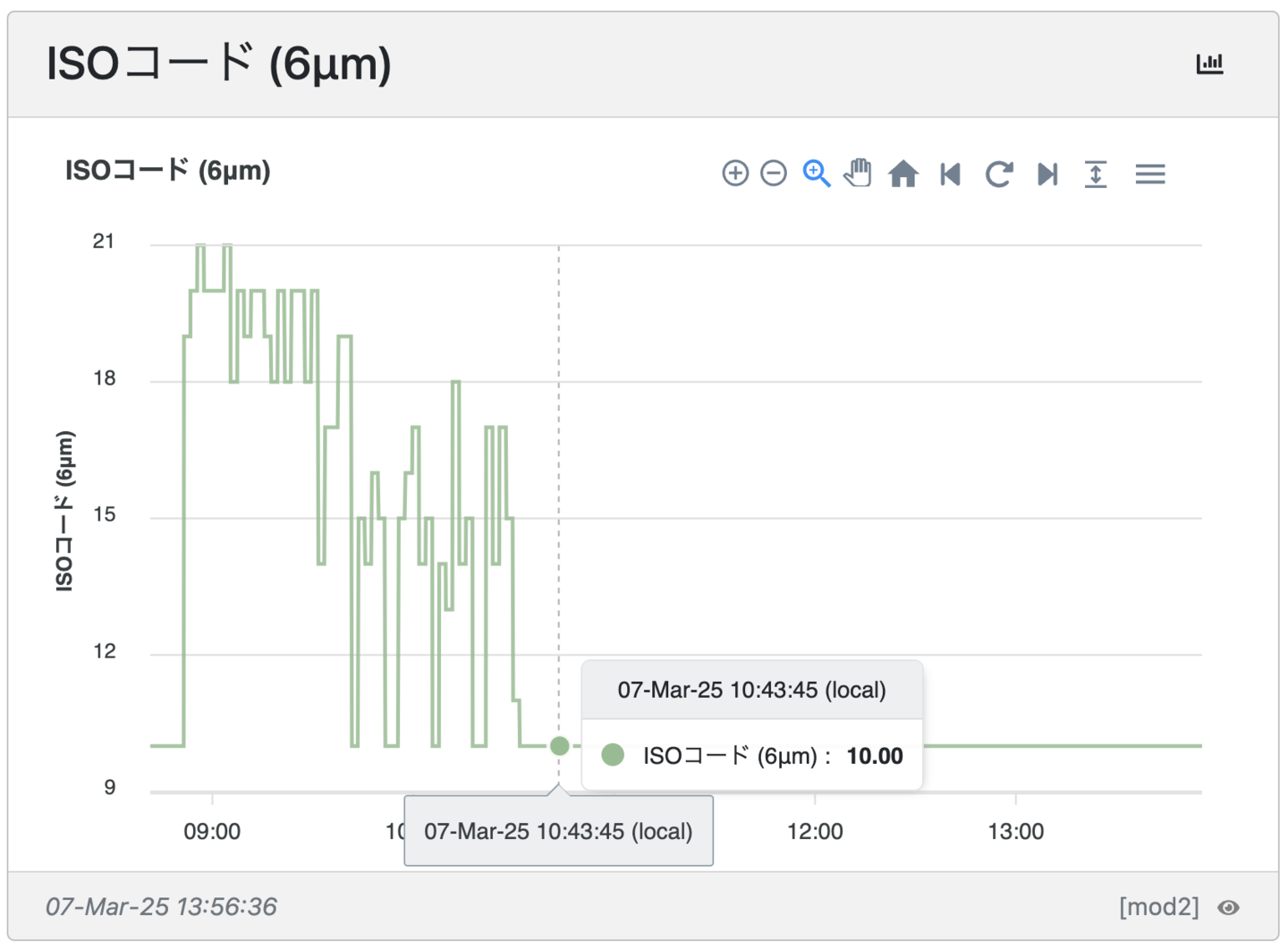

S120オイルパーティルクルカウンターを搭載した遠隔監視ユニットです。PC9001-3-2に置き換えてご使用いただくことも可能です。オイルの清浄度データが5秒間隔で表示および記録するように設定でき、4G (SIM カード)経由で専用クラウドに送信され1年間保存されます(年間更新可能)

データはいつでも任意の期間を表示でき、CSVファイルとして必要な期間だけダウンロード保存することも可能です。また、ご使用のスマホでも表示および保存でき、EメールもしくはSMSメッセージアラートを設定して、必要なアラームをご担当者に警告発信することもできます。尚、20名までログイン登録することができます。

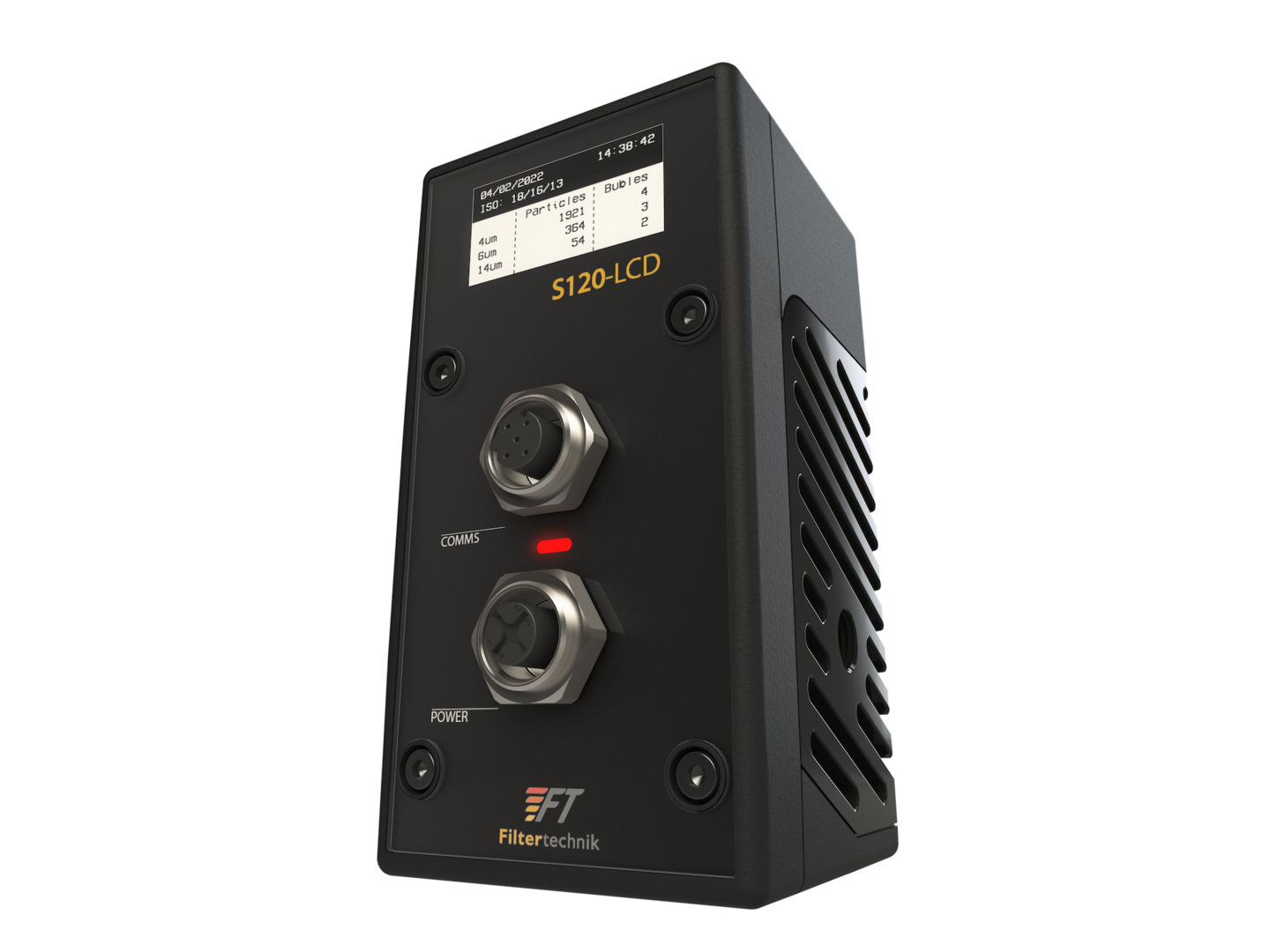

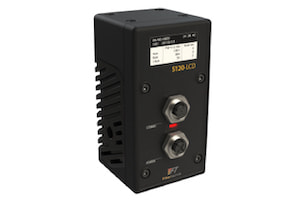

オンライン型・S120-LCD

 最新モデル
(表示LCD付き)

オンライン型・S120-PM

ポータブル型パーティクルカウンタ
 最新モデル
(表示モニター付き)

オンライン型・S120-PMK

 最新モデル
(バイパス用ポンプ内蔵)

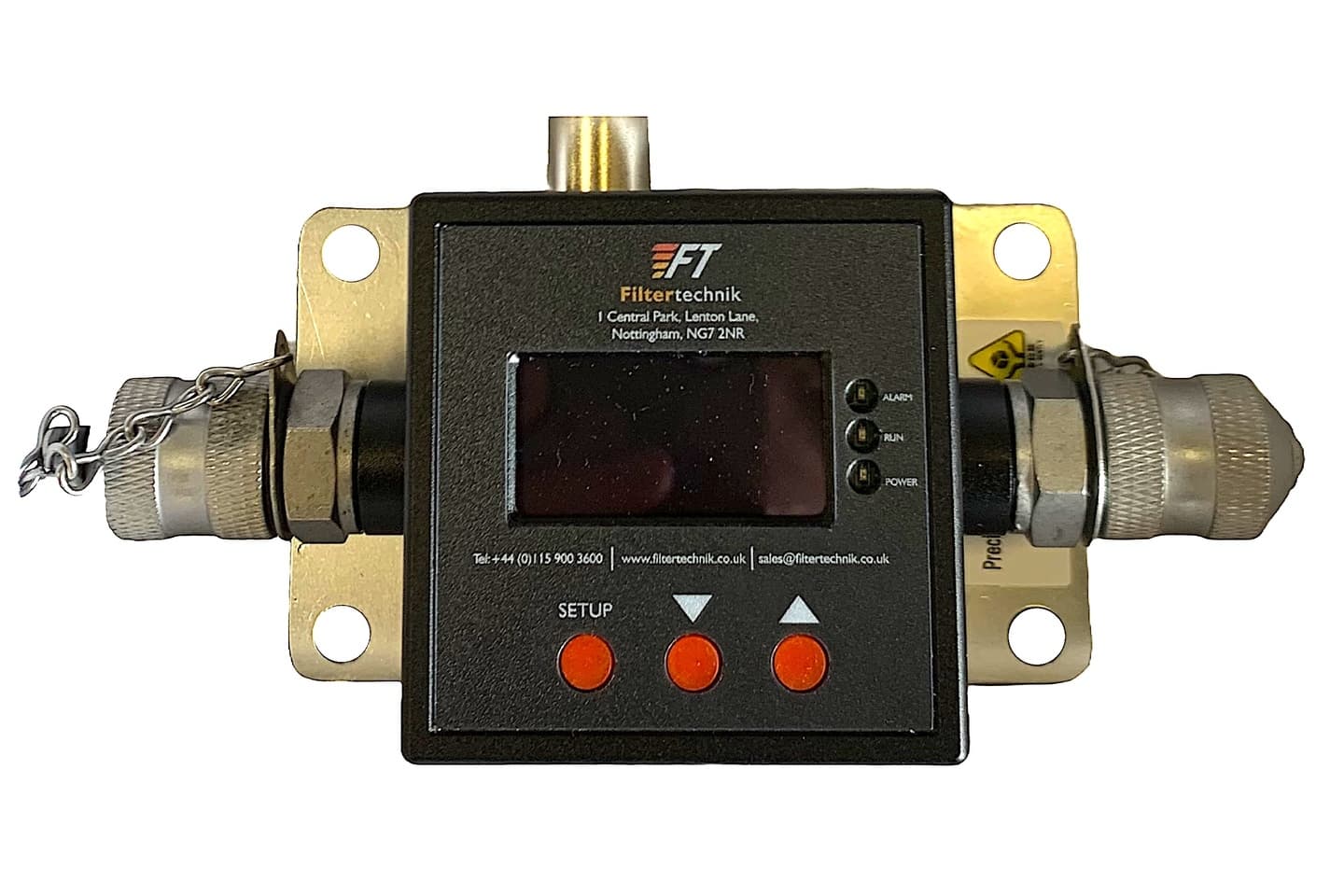

PC9001-3-2 (new) / FS9V2

オンライン型パーティクルカウンター/ポータブル型パーティクルカウンター [測定原理:光遮断式自動粒子計数]

[PC9001-3-2仕様]

■ 測定粒子(c):4, 6, 14, 21, 38, 50, 70, 100μm
■ 測定原理:レーザー光遮断式 自動粒子計数法
■ 表示規格:ISOコード / NAS等級 / SAE / GJB
■ インターフェイス: RS485 Modbus RTU
■ 電源:DC12~36V (AC100V変換アダプタ)
■ 測定流量:50~500mL/分 ■ 保護等級:IP66
■ 粘度:2~450cSt ■ 耐圧:5MPa

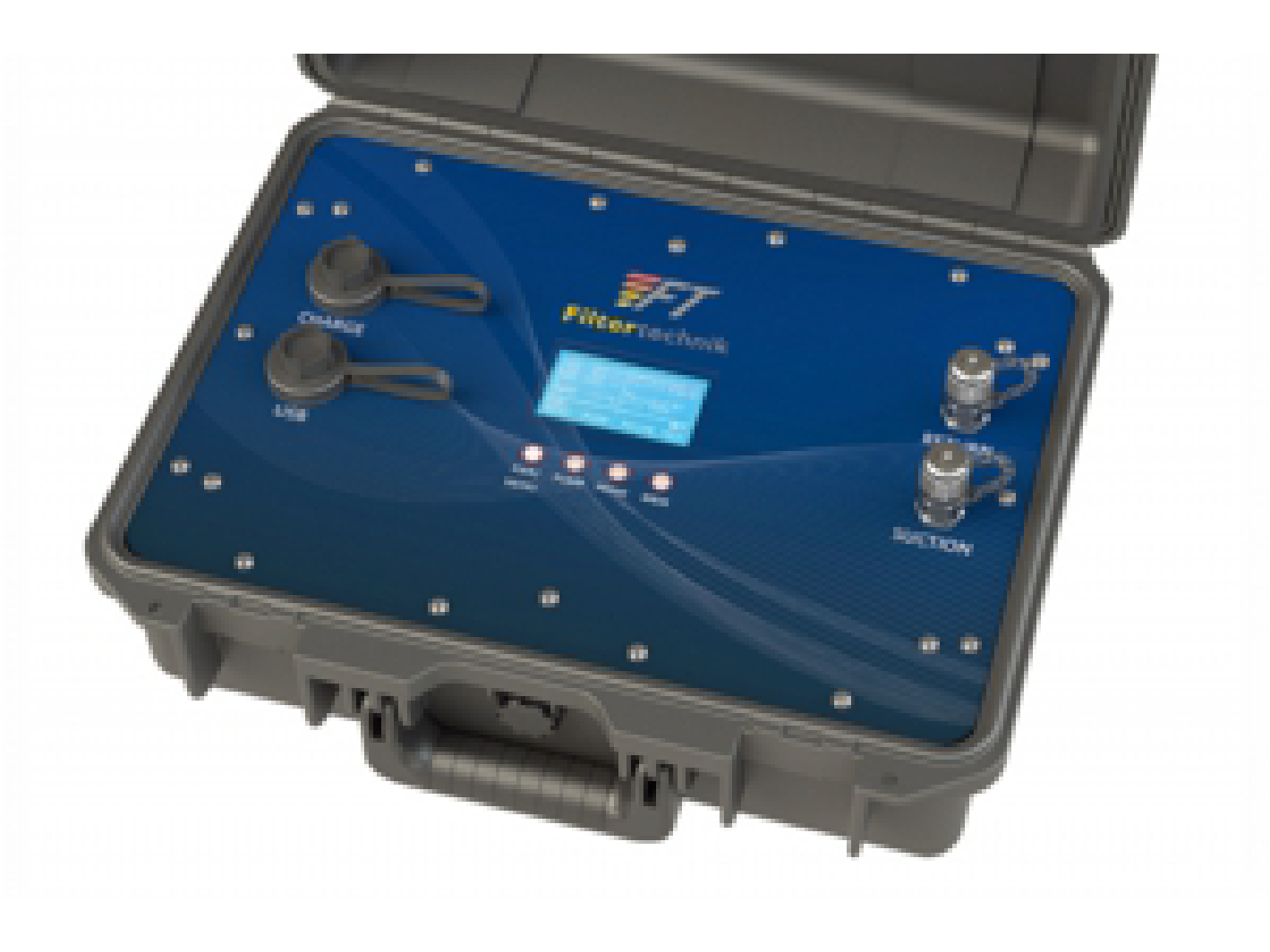

FS9V2 パネル部

■FS9V2パネル部■

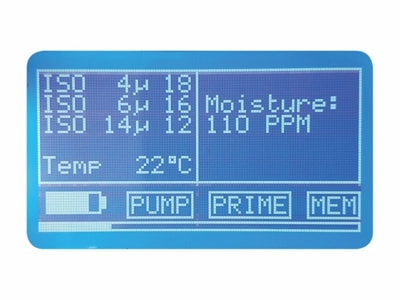

FS9V2 表示部

■表示操作パネル部■

[FS9V2特長]

堅牢な耐衝撃・防水防塵ケースを採用し、小型ポンプを内蔵することにより、いつでもどこでも清浄度測定が可能。 標準モデルFS9V2、水分測定も可能な3モデルからお選びいただけます。
■ FS9V2:粒子数測定
■ FS9V2-RH:粒子数測定+水分測定 (RH)
■ FS9V2-PPM:粒子数測定+水分測定 (ppm)

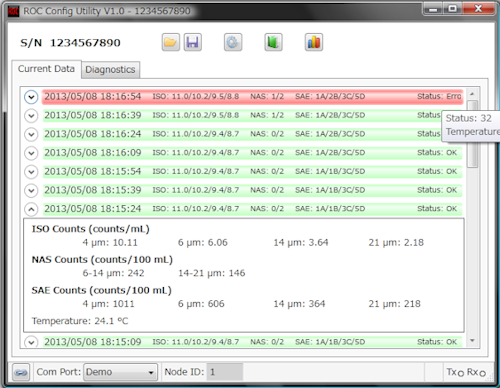

■専用ユーティリティソフト■

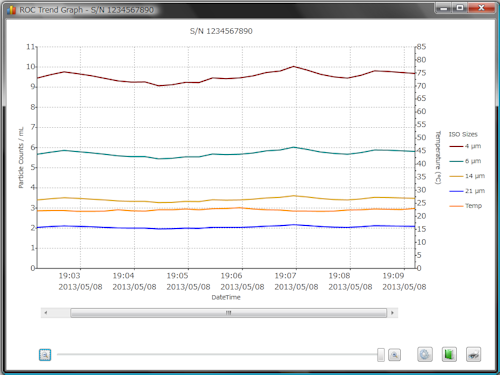

■測定値グラフ表示■

[データ管理]

USBにてPCに接続し、リアルタイムに測定値が確認でき、CSVデータとして保存することが可能で、 トレーサビリティー管理にもお役に立てます。

尚、専用ユーティリティソフトおよび、PCに接続する際のUSBケーブルも無償で付属品に含まれております。

FS9V3 / FS9V3-LAB / S120-LCD(デジタル画像解析)

ポータブル型パーティクルカウンター [測定原理:AI・高解像度デジタル画像解析]

英国イノベーション賞 受賞商品

FS9V4 / FS9V4-HV / S120-PM

最新モデル

S120-LCD(表示ディスプレイ付き)

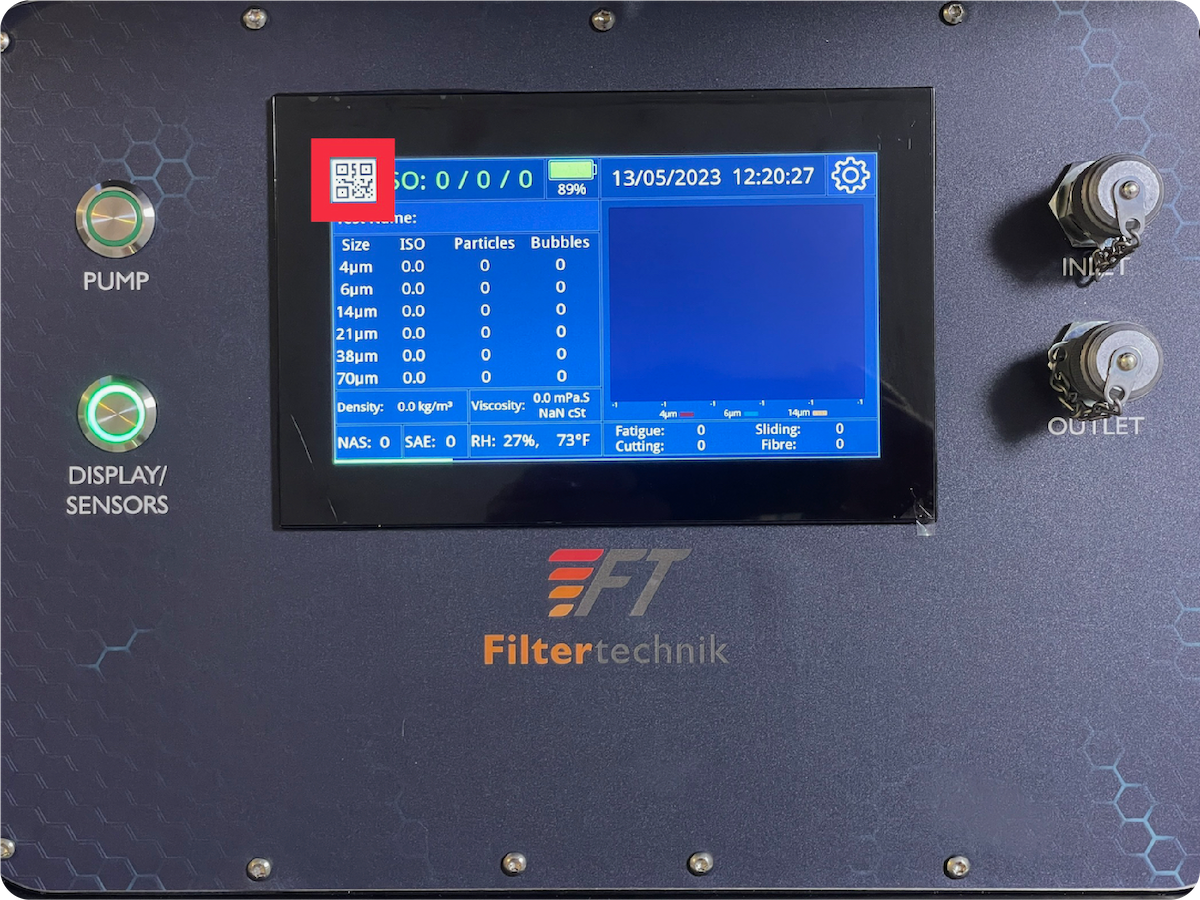

FS9V4/S120-PM

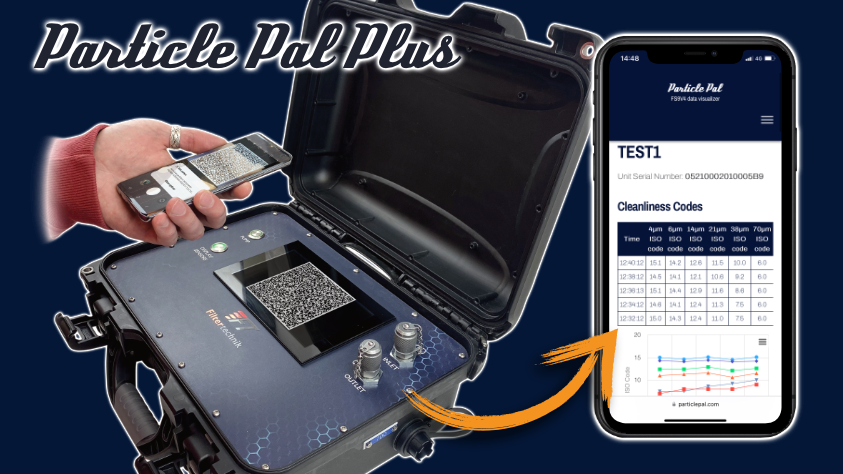

■ 最新モデルには、QRコードスキャン機能搭載 ■
ご使用の携帯電話でQRコードをスキャンすることで、
メーカーサーバーにアップロードして保存管管理でき、PDF形式でメール、SMS、LINEする事も可能です。
下のサンプルQRコードをお手元の携帯電話でスキャンして、サンプル表示画面をご確認いただけます!

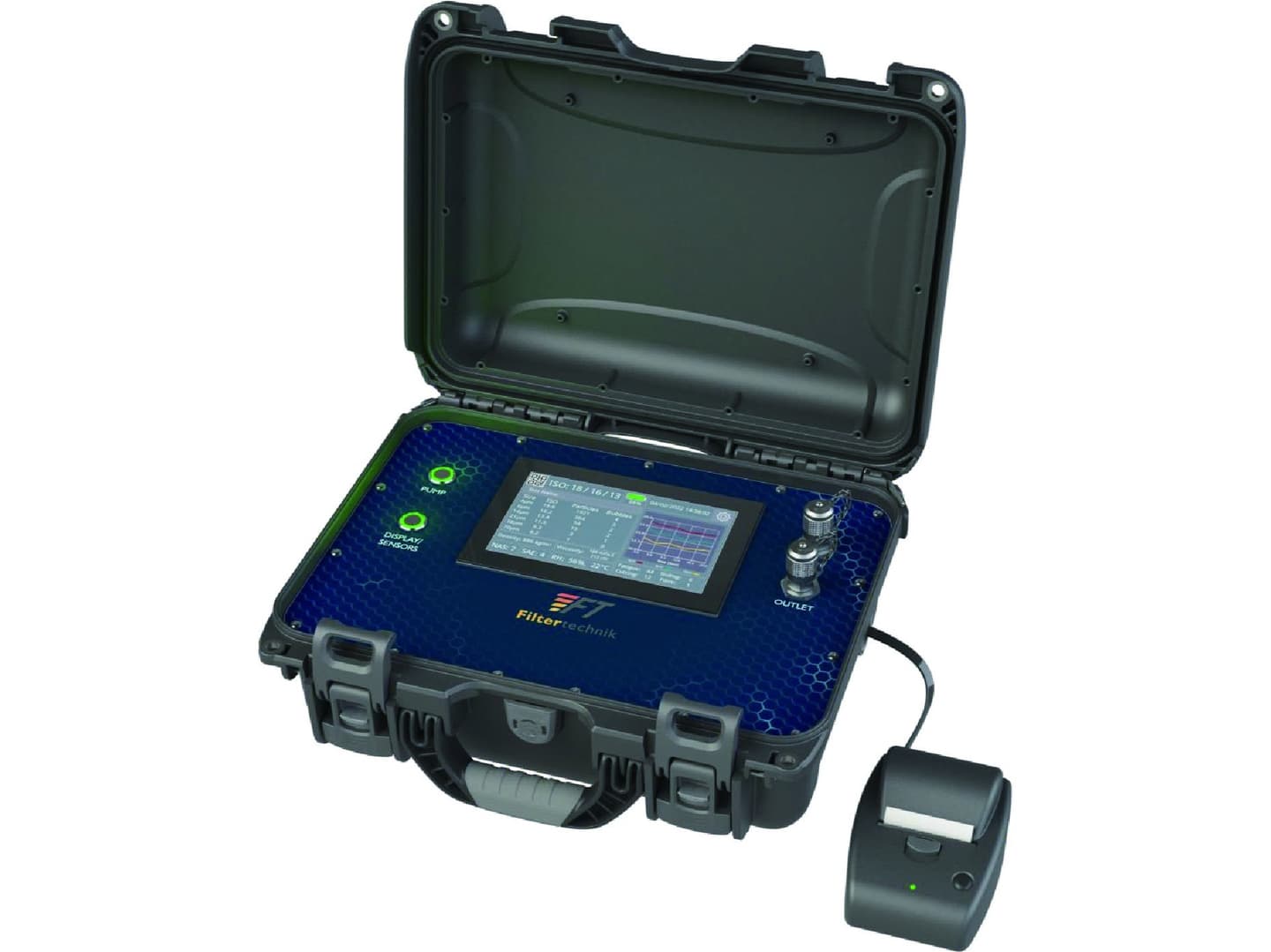

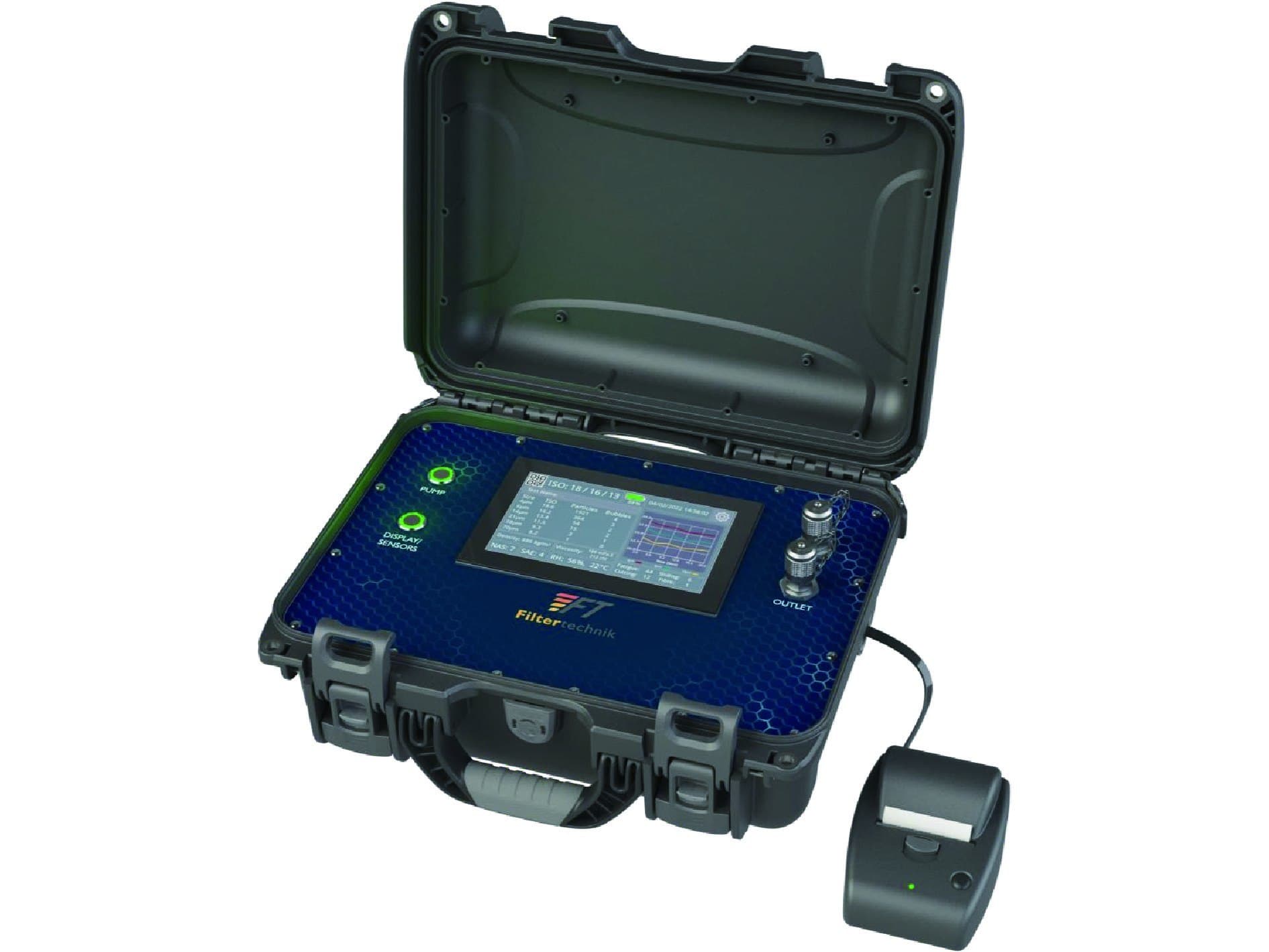

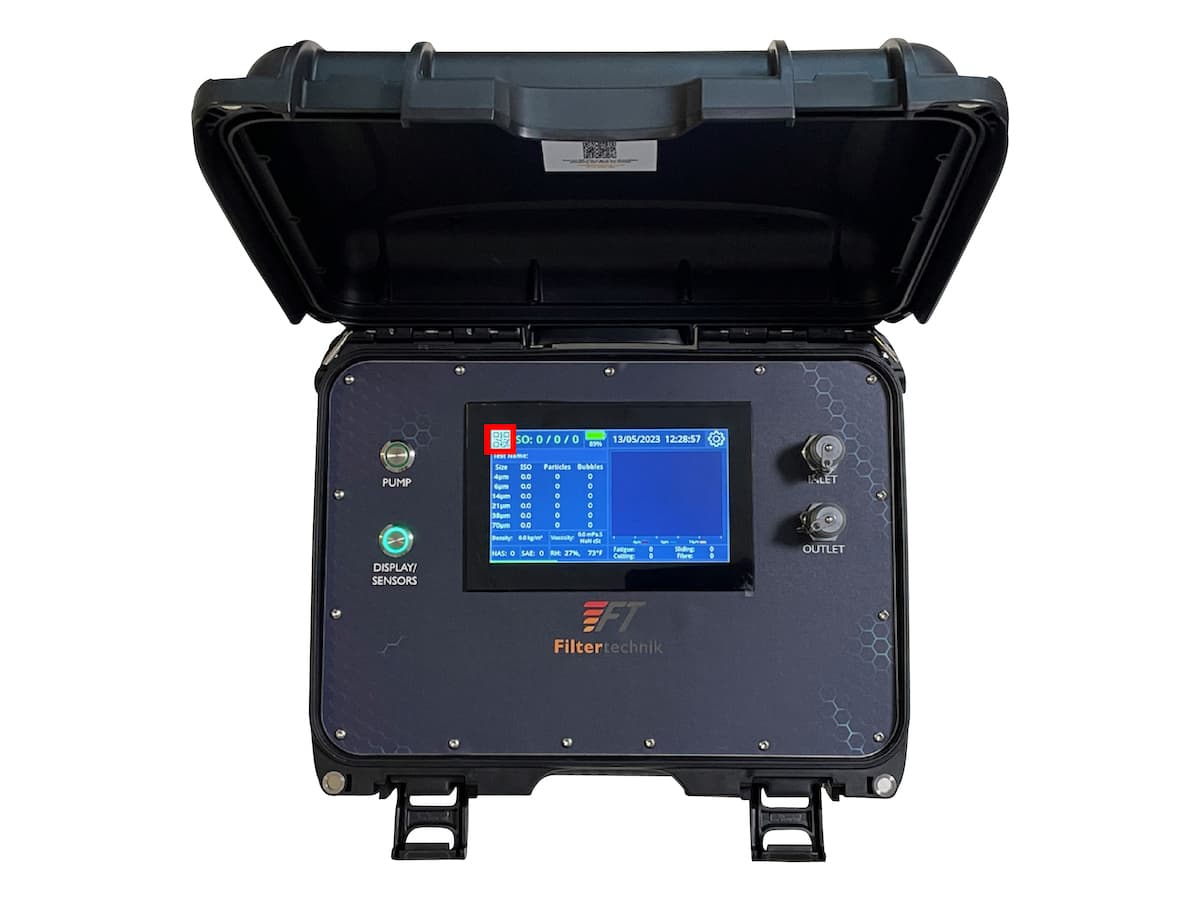

モデル:FS9V4/FS9V4-HV(高粘度用2400cSt) New

FS9V3の廉価モデル(画像書き出し機能無し)
軽量(4.5kg)で持ち運び便利! 簡単タッチパネル操作
測定データはメモリー保存でき、CSVデータも取り出し可

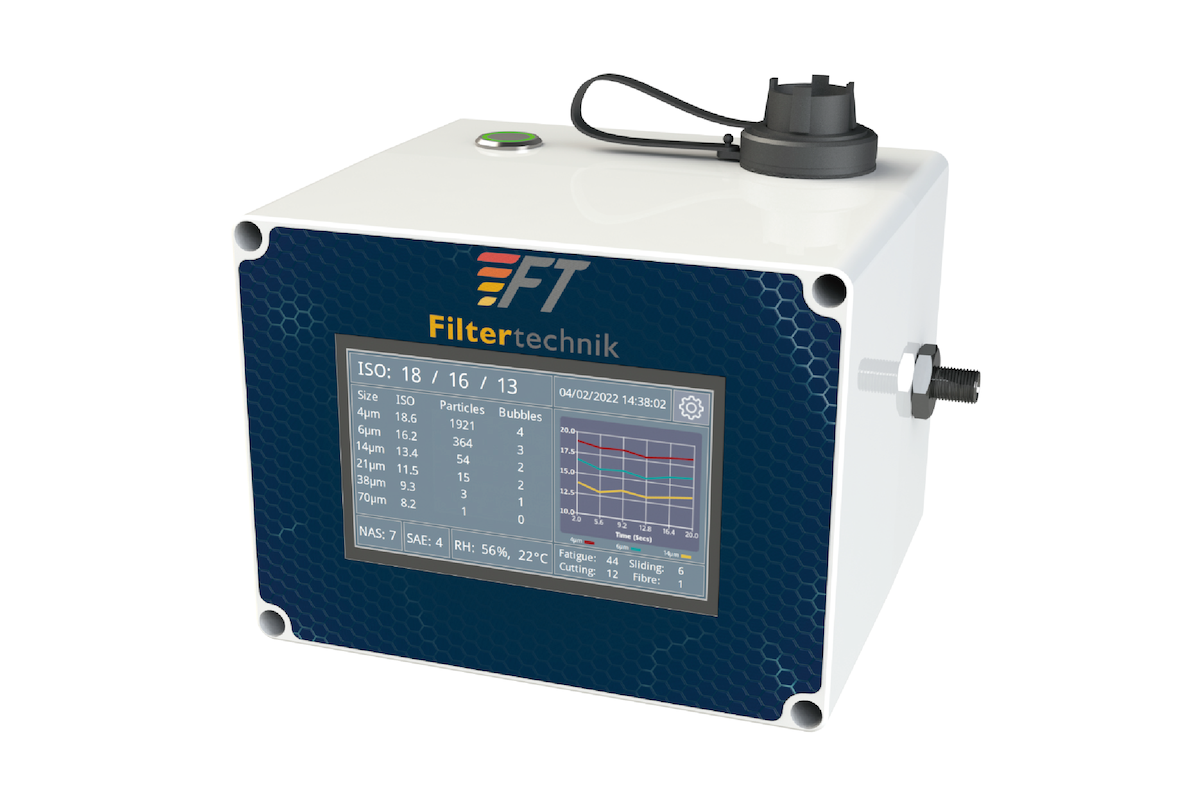

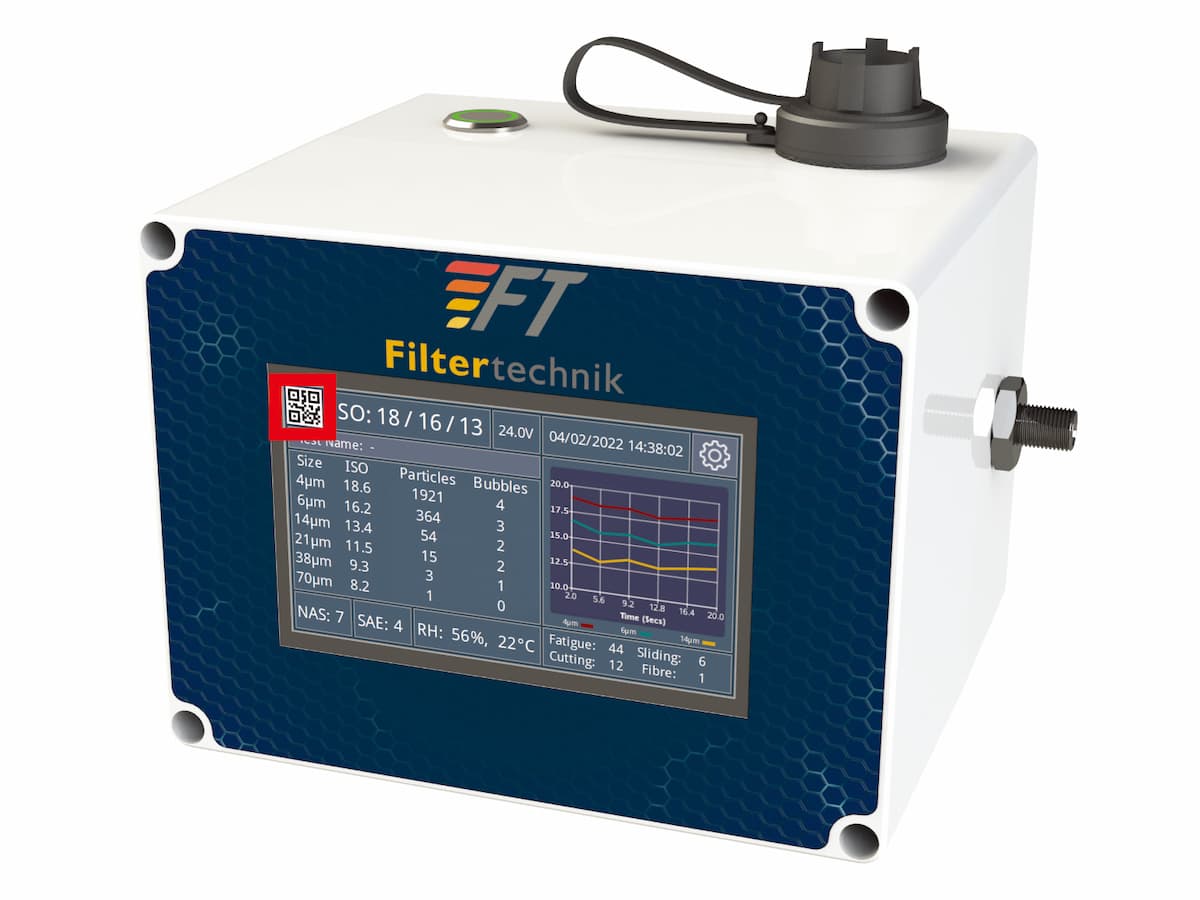

モデル:S120-PM New

測定値 表示ディスプレイ付き
電源:DC24V 保護等級:IP65 流量調整バルブ付き
粘度:〜2400cSt  圧力:〜16MPa 油温:5〜50℃

モデル:FS9V3 TANデルタ

モデル:FS9V3-LAB

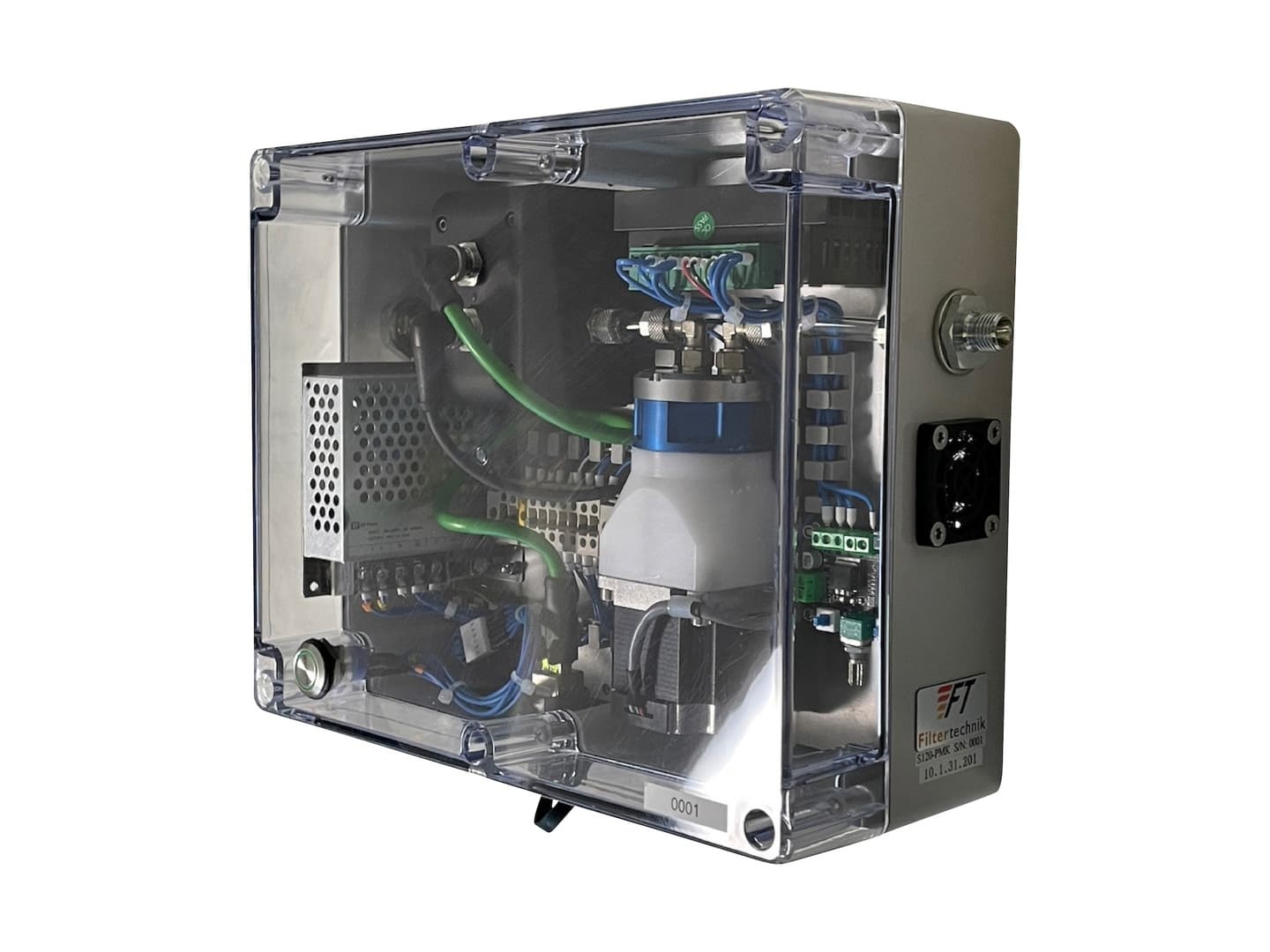

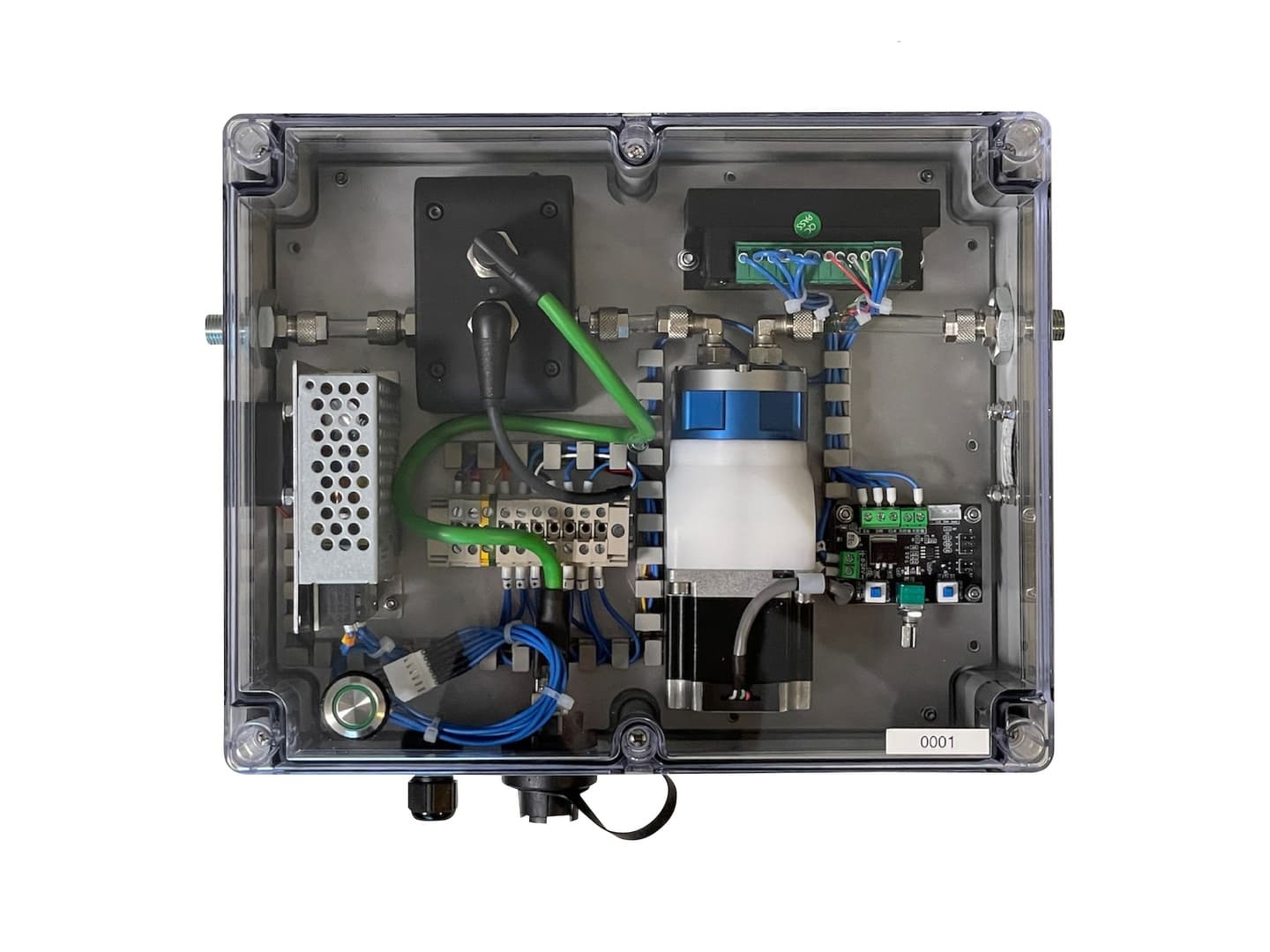

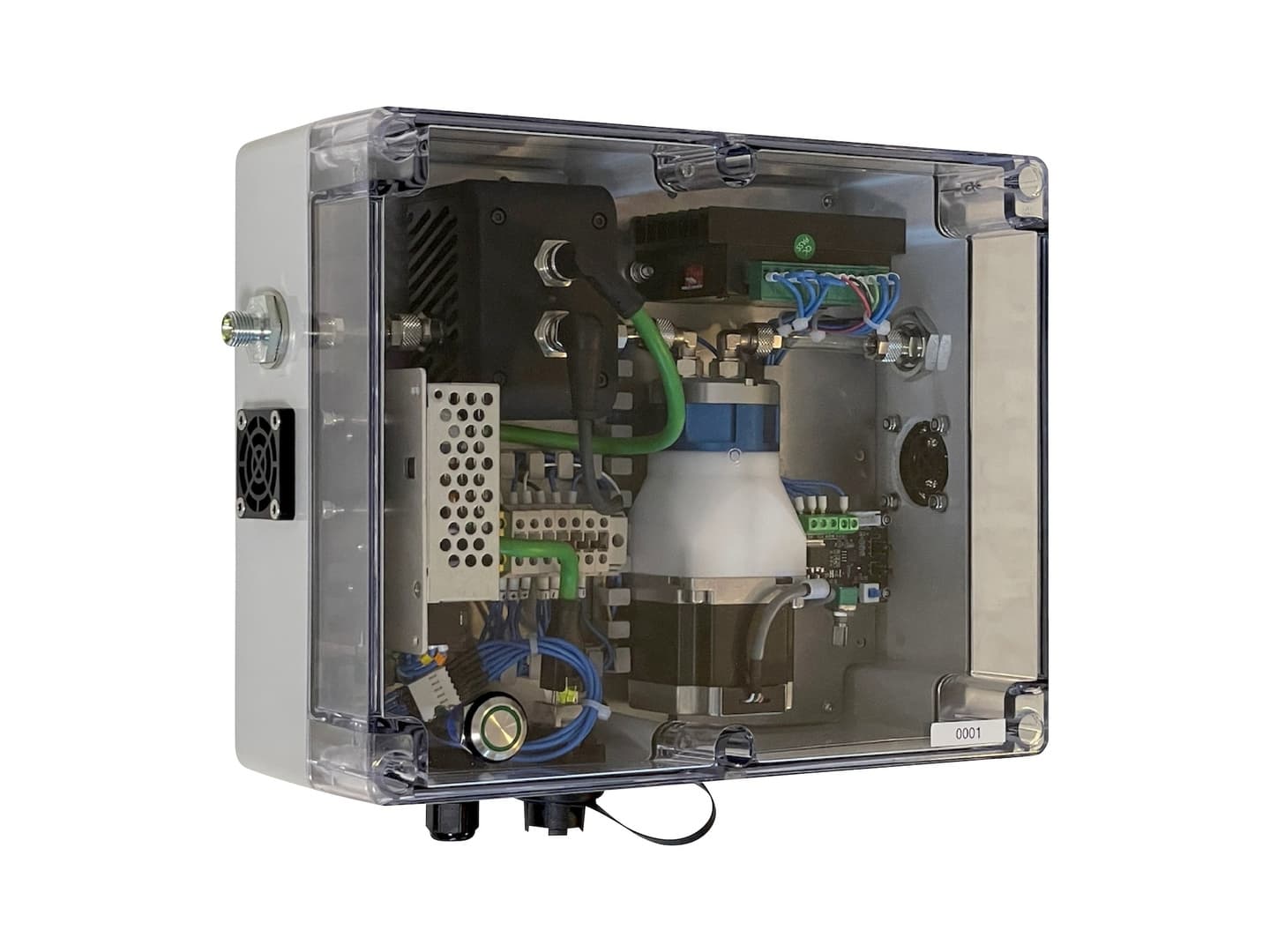

🔳 S120-PMK ポンプアッセンブリユニット 🔳

モデル:S120-PMK

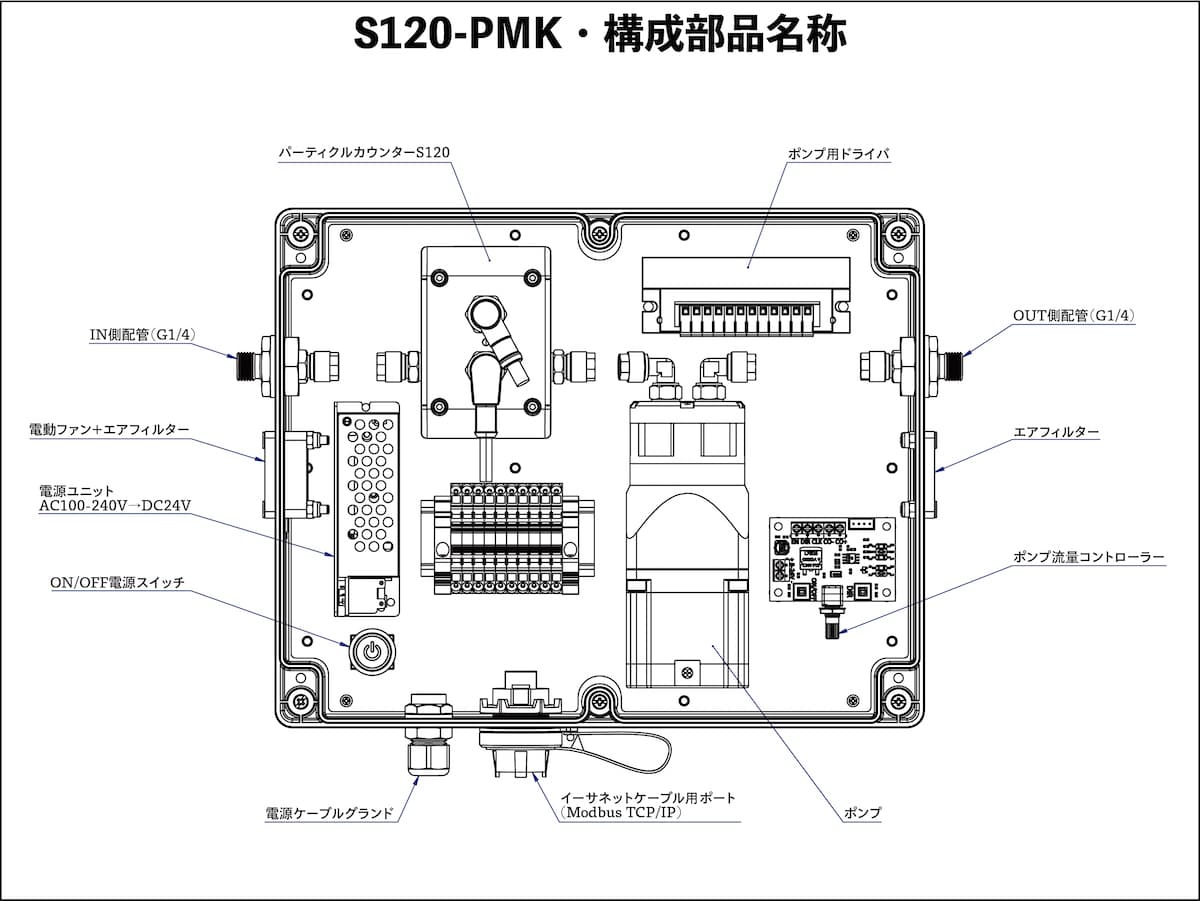

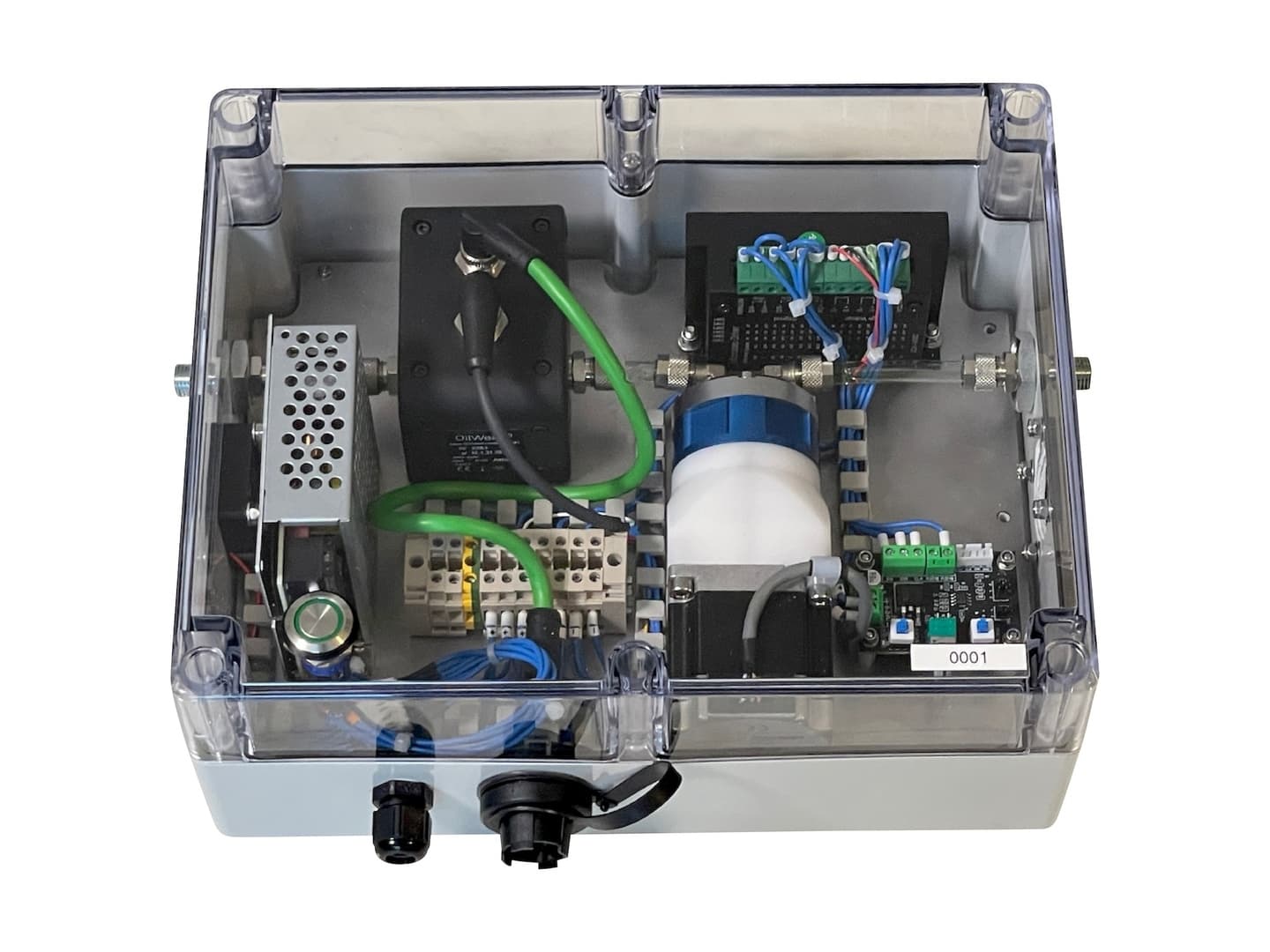

S120-PMK構成部品名称

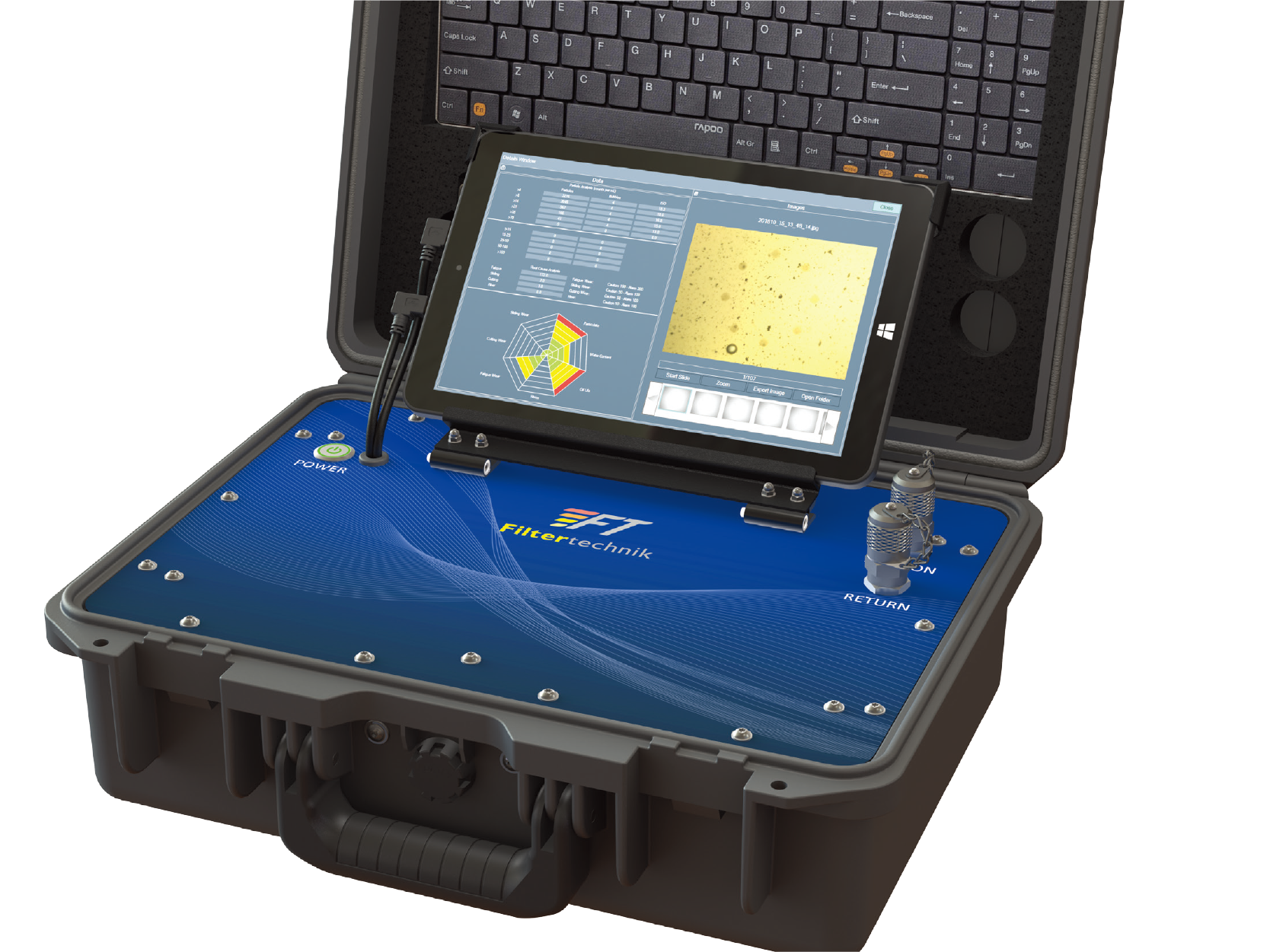

ハイエンドモデル・FS9V3 TANデルタ / FS9V3-LAB

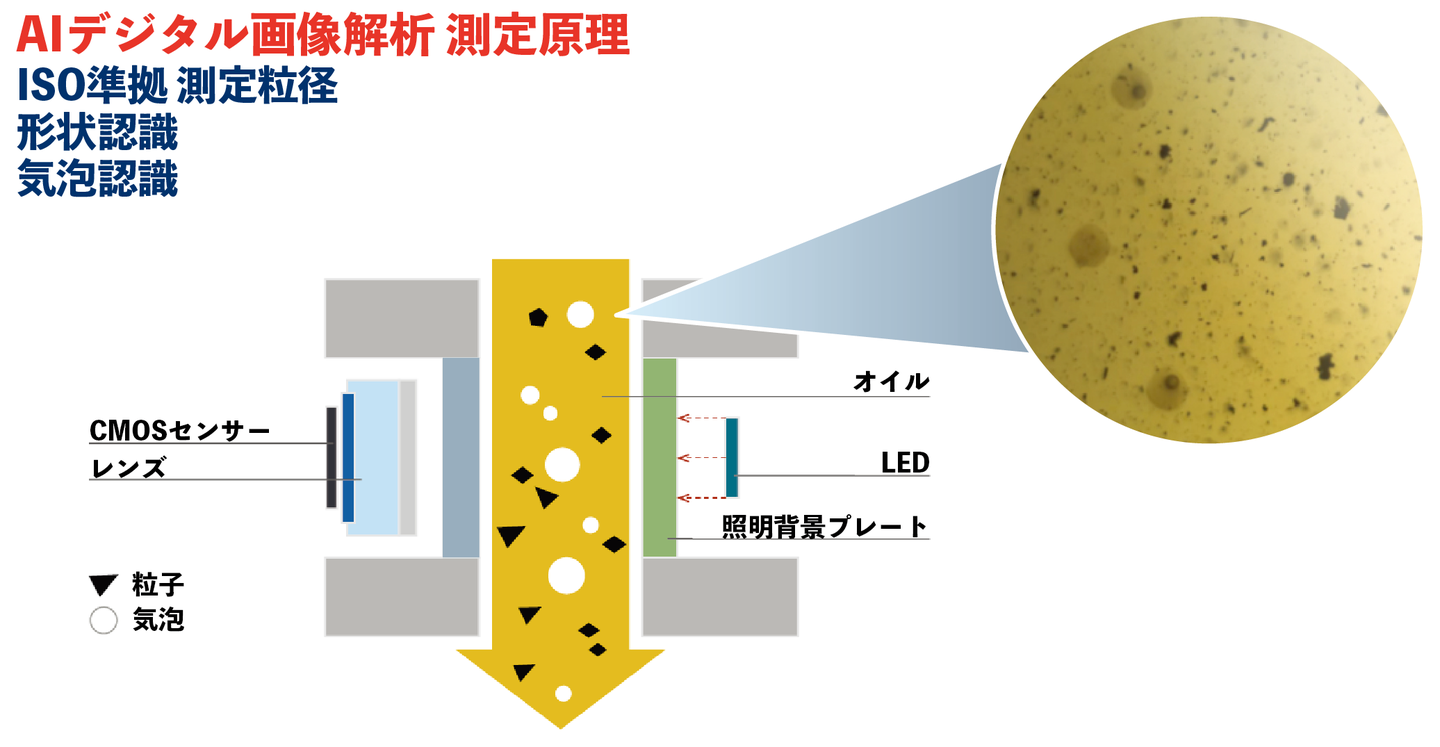

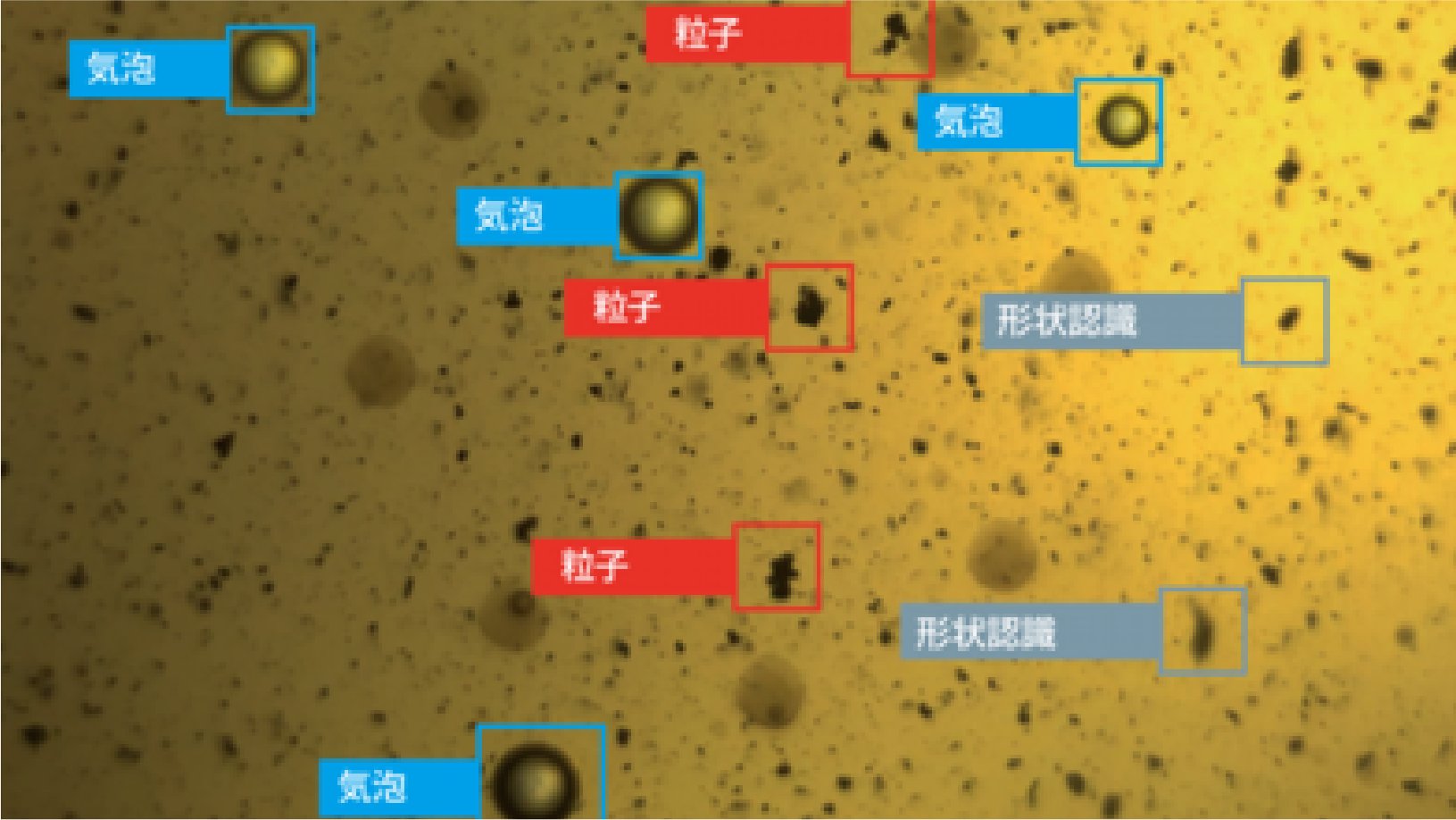

AI・高解像度デジタル画像解析にて油中の混入物を画像化!気泡を検知し、測定値より除去

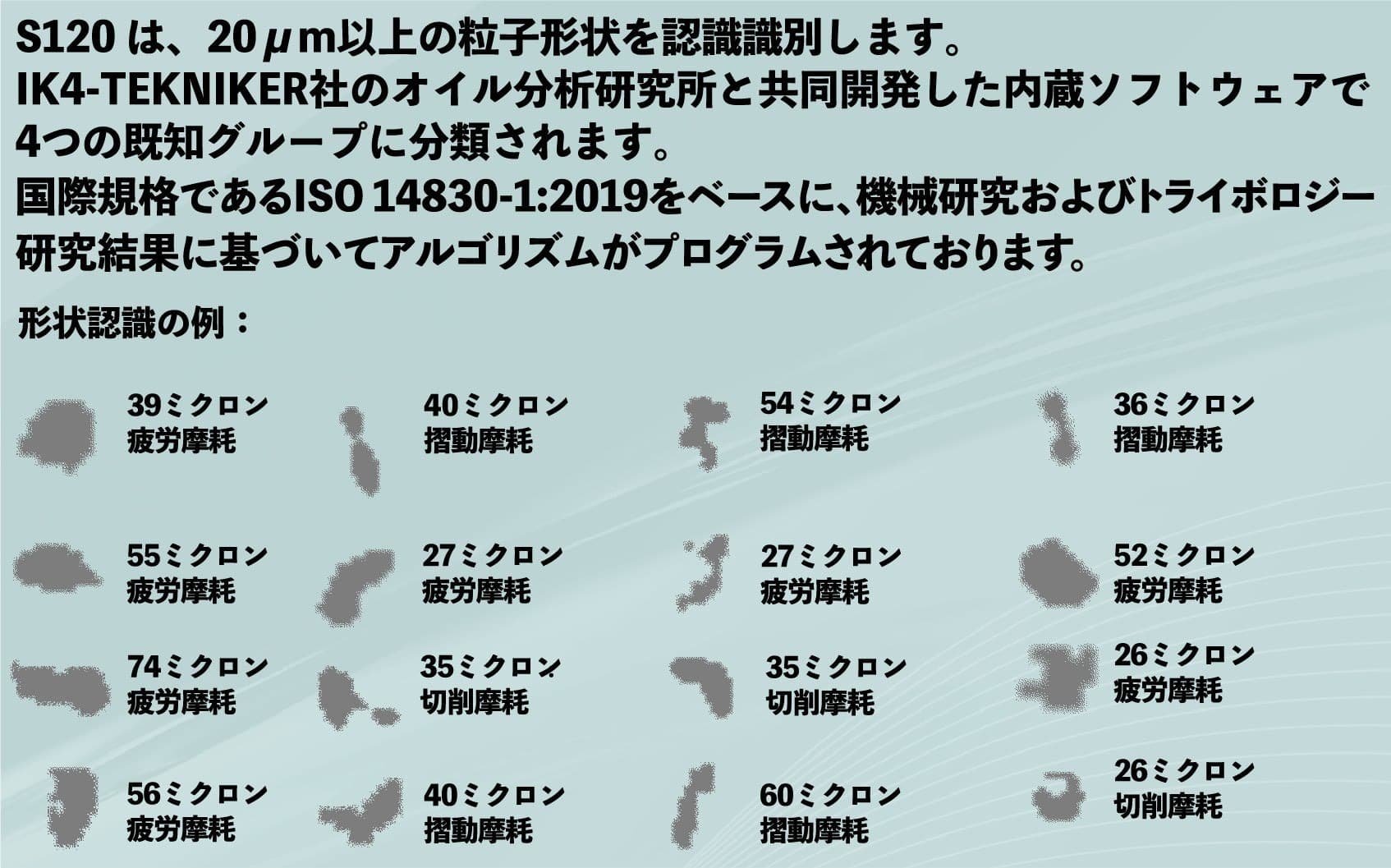

長年のAI解析研究が粒子の幅広い波長分布計測を実現し、混入物の形状を認識して気泡や水滴を測定数値より排除する革新的な新しいコンセプトのセンサーが完成しました。デジタル画像粒子計数技術は、繊維だけでなく疲労摩耗,滑り摩耗,切断摩耗に分類できる異なる形状の粒子を認識して1μ~>100μの広い分布を測定が可能。
■ S120-LCD:粒子数測定(オンライン型・表示ディスプレイ付き)
■ S120-PMK:粒子数測定(オンライン型)+ ポンプアッセンブリ New
■ S120-PM:粒子数測定(オンライン型・表示ディスプレイ付き)New
■ S120-PM-RH:粒子数測定+水分測定 (RH)
(オンライン型・表示ディスプレイ付き)New

■ FS9V3:粒子数測定
■ FS9V3-RH:粒子数測定+水分測定 (RH)
■ FS9V3-OLU:粒子数測定+水分測定 (RH)+TANデルタ・オイル寿命測定
FS9V3-LAB:粒子数測定 [据え置き]



FS9V3コンセプト動画

■ FS9V4:粒子数測定(画像書き出し機能無し)New
■ FS9V4-RH:粒子数測定+水分測定 (RH) New

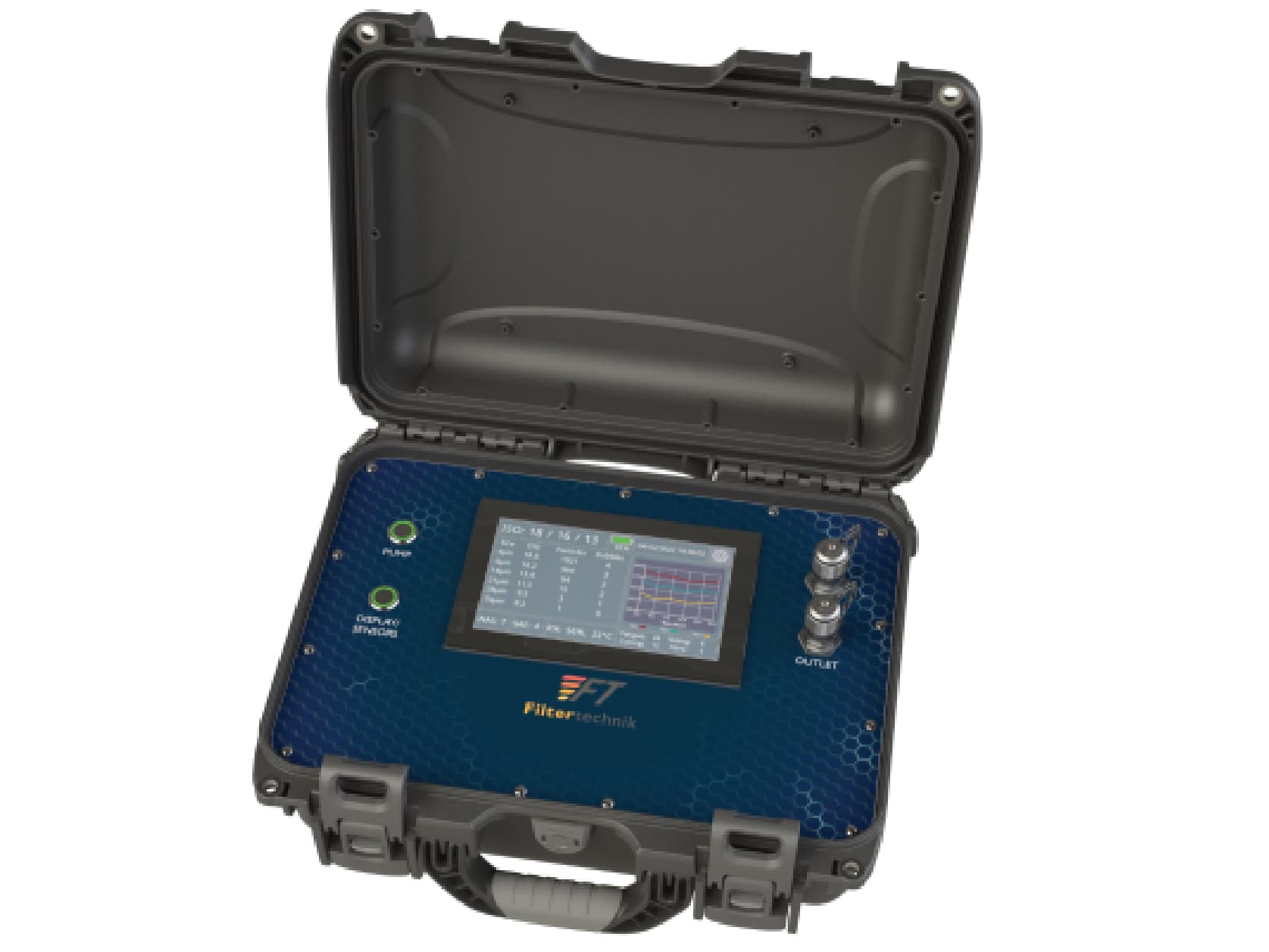

■ FS9V4-HV:粒子数測定(高粘度用〜2400cSt)New

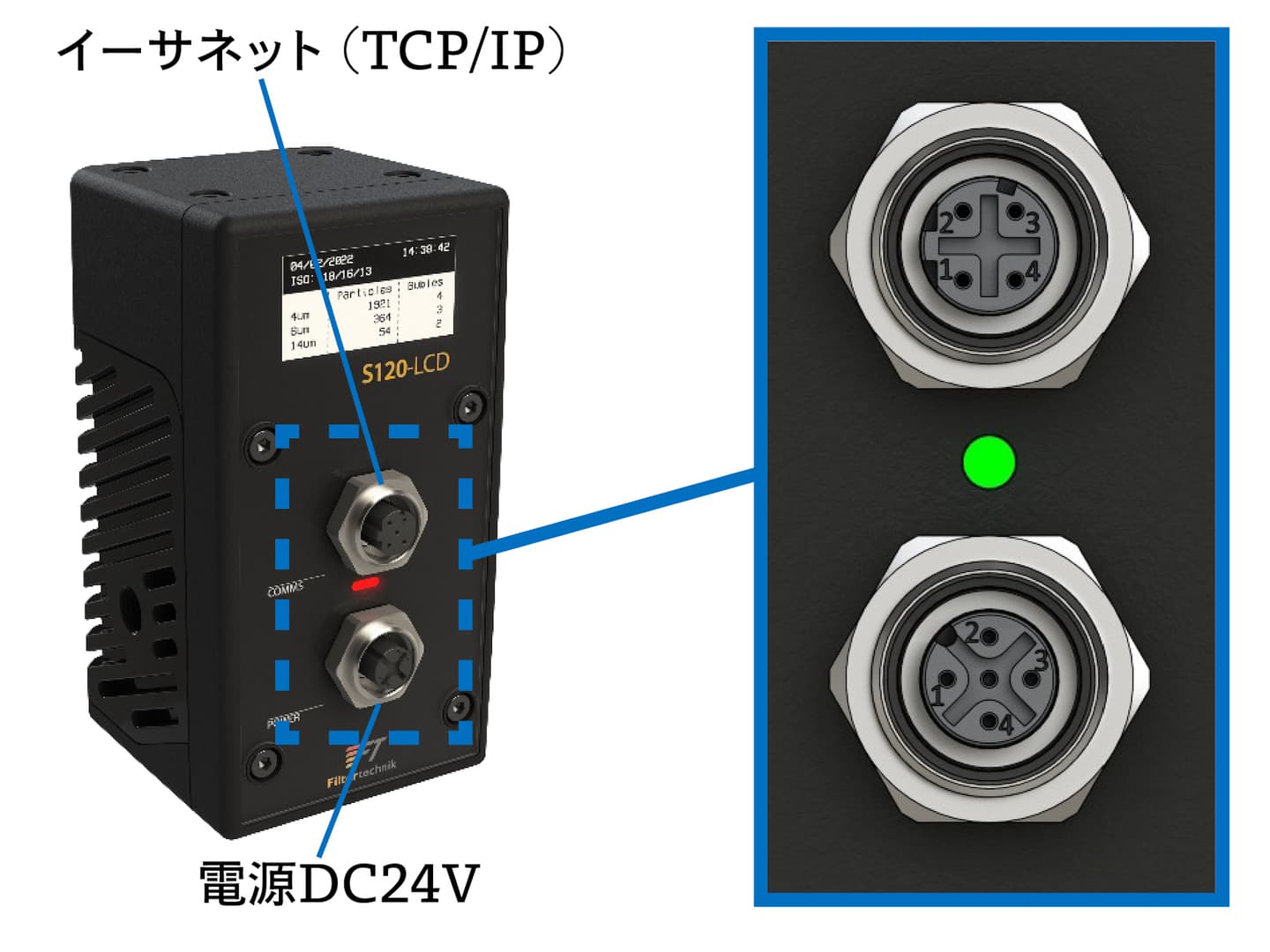

■Modbus TCP/IP■

オイルパーティクルカウンタ 測定の様子

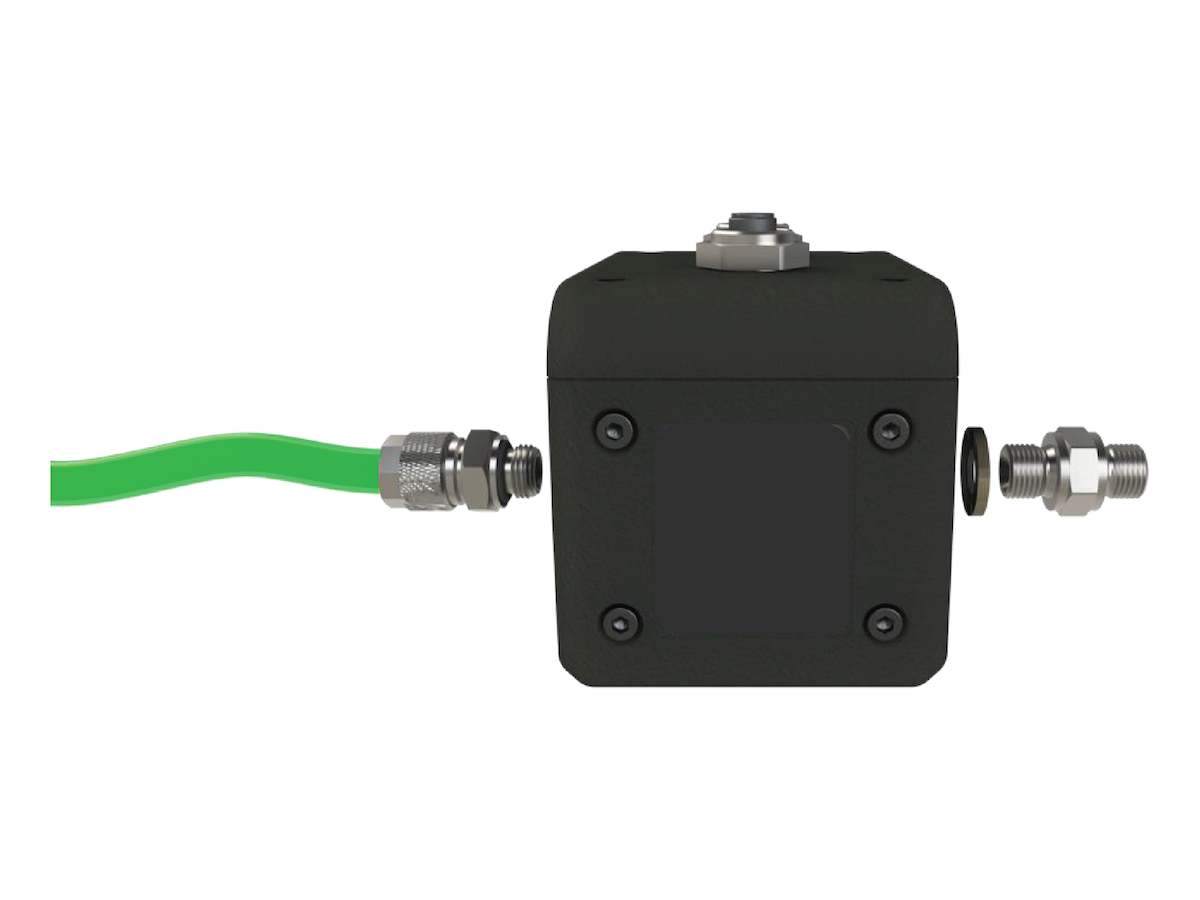

■平行ねじG1/8"接続■

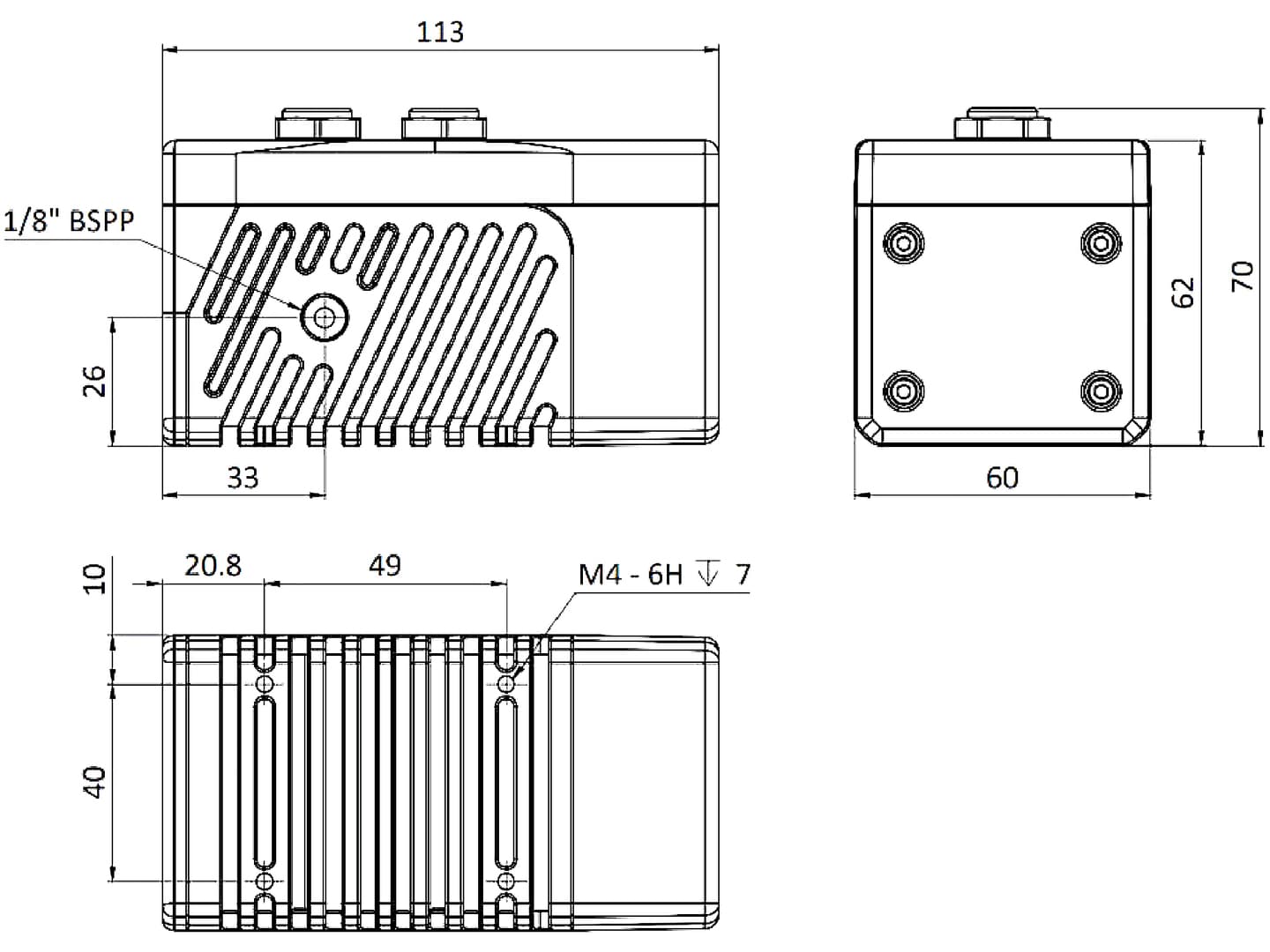

■S120-LCD寸法図■



オイルパーティクルカウンタ 測定の様子

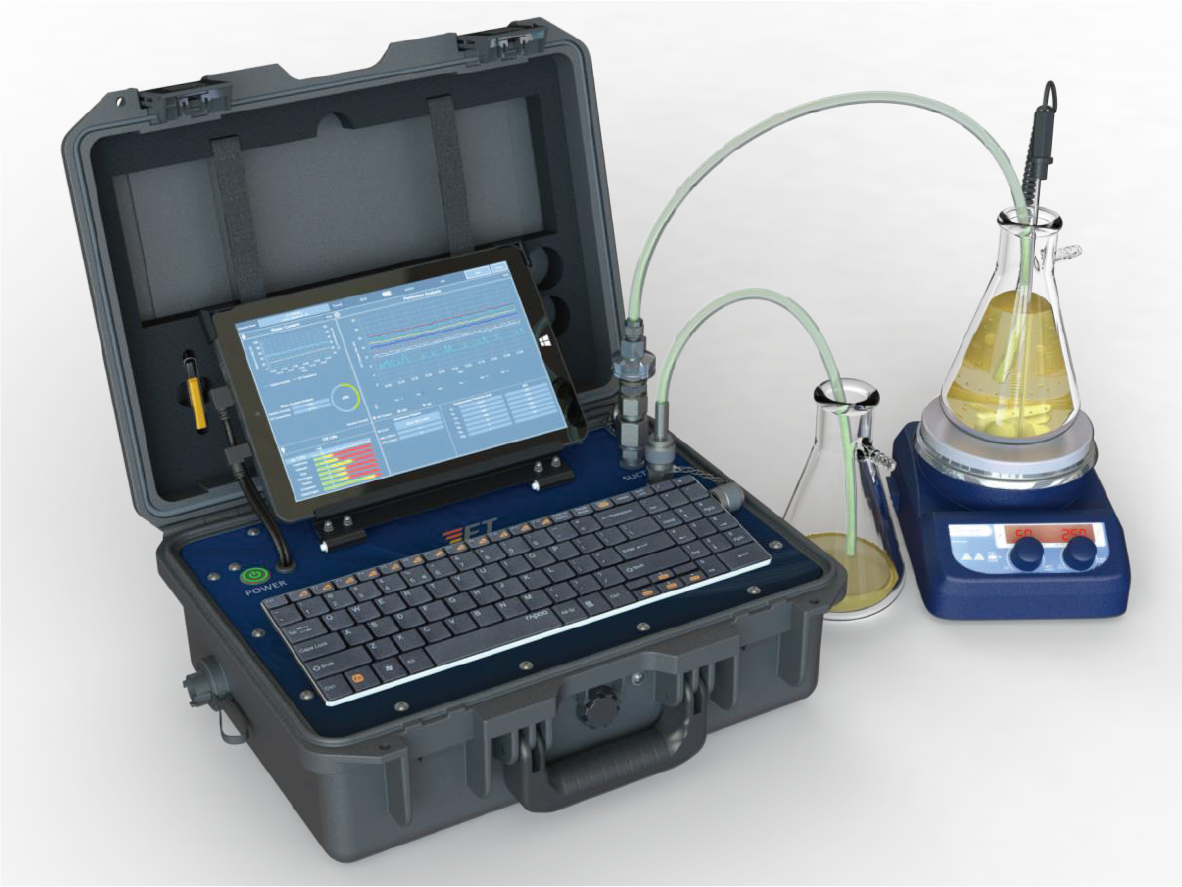

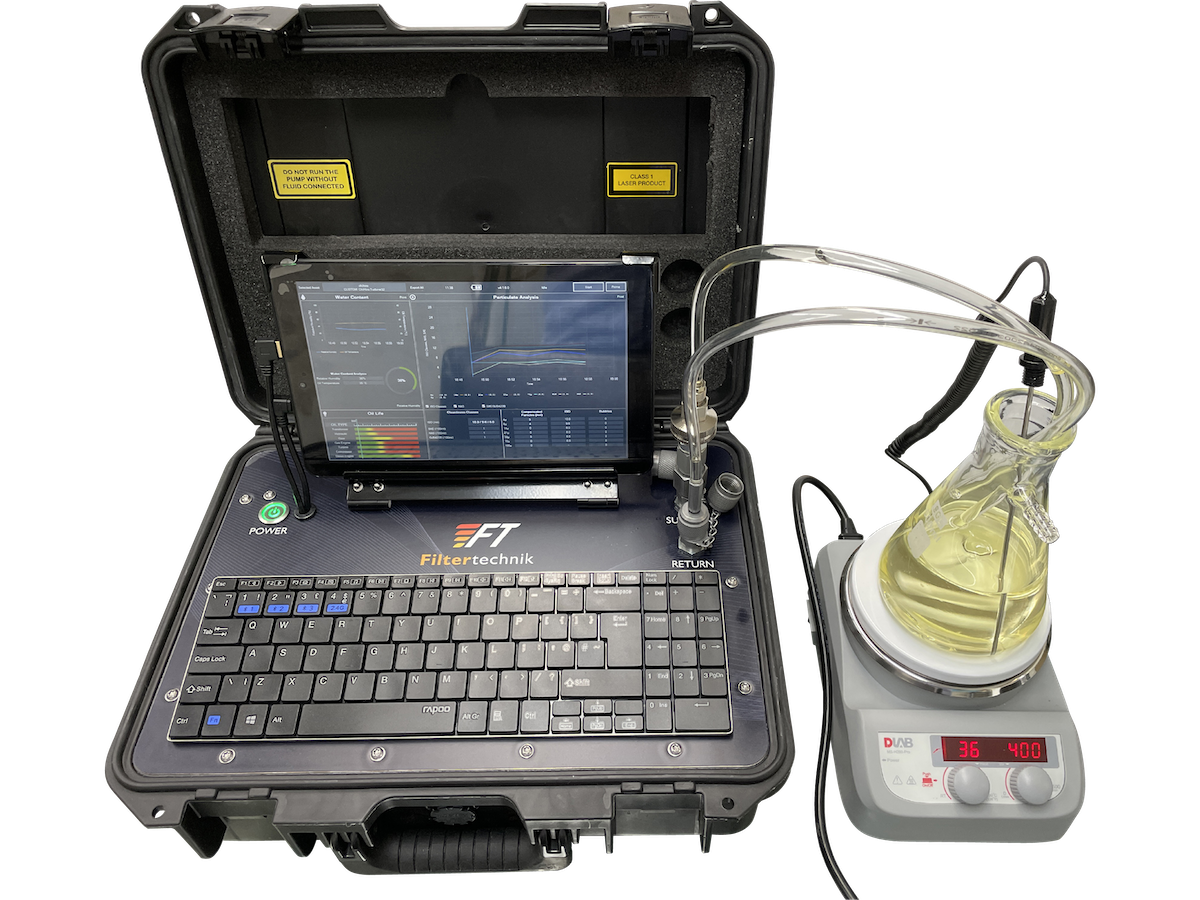

■FS9V3測定時の様子■

オイルパーティクルカウンタ 測定の様子

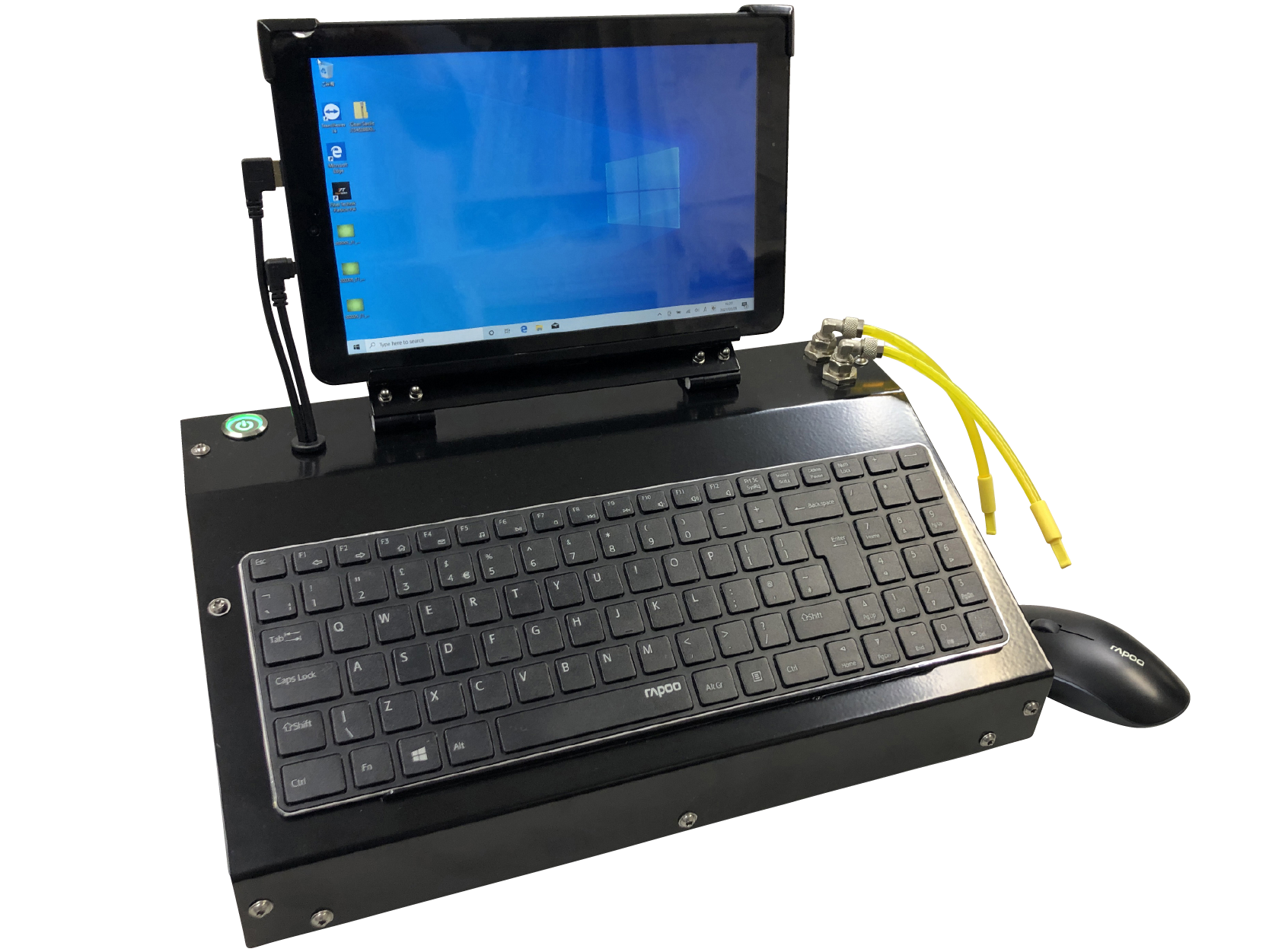

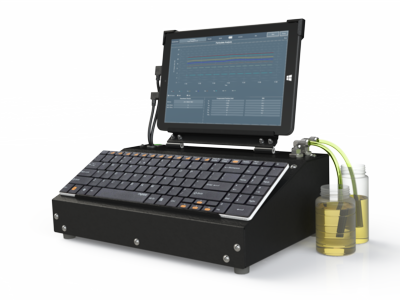

■FS9V3-LAB 据え置きラボタイプ■

オイルパーティクルカウンタ 付属品

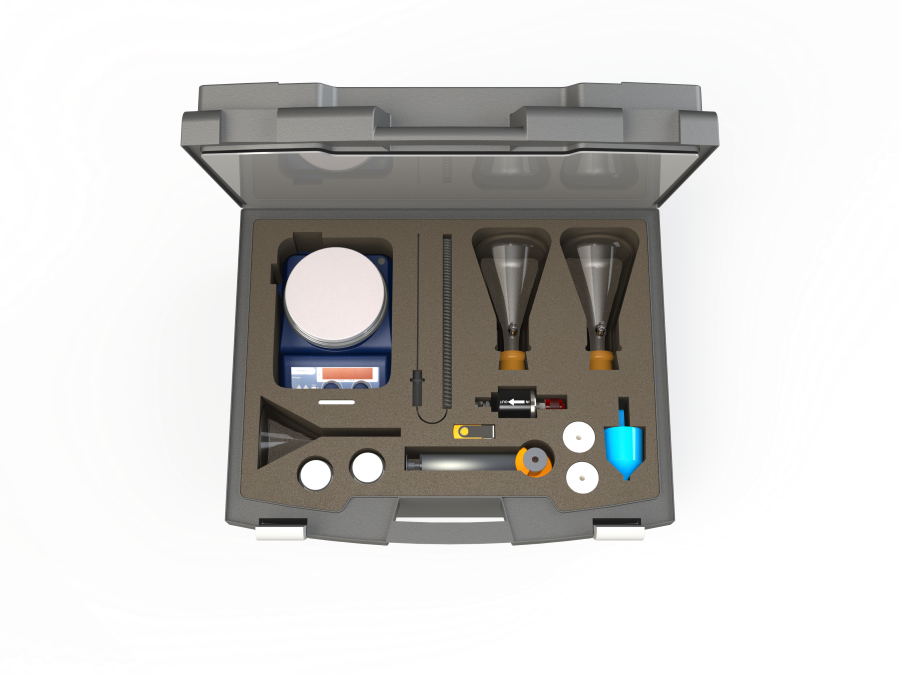

■FS9V3-OLU用フルセット付属品■

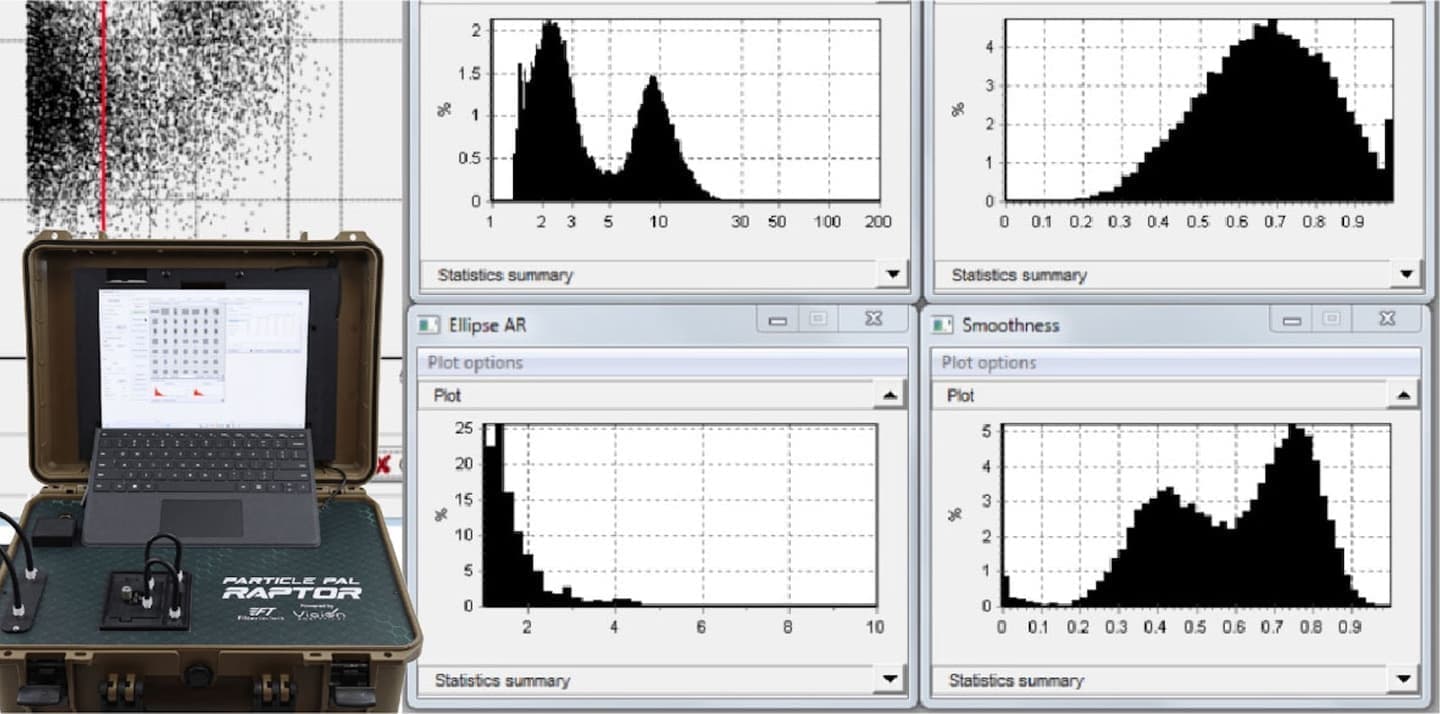

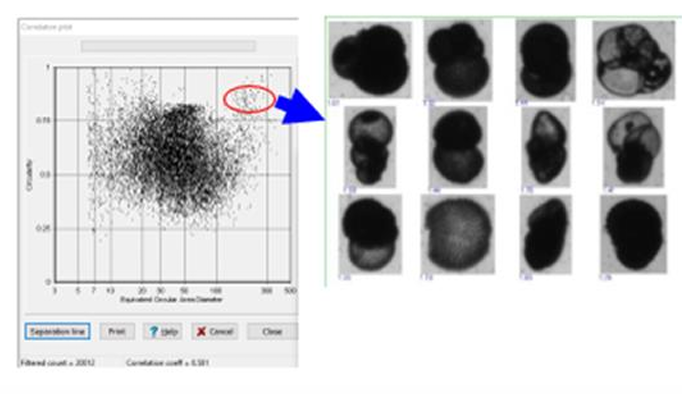

■AI高解像度デジタルイメージング■

■拡大イメージング■

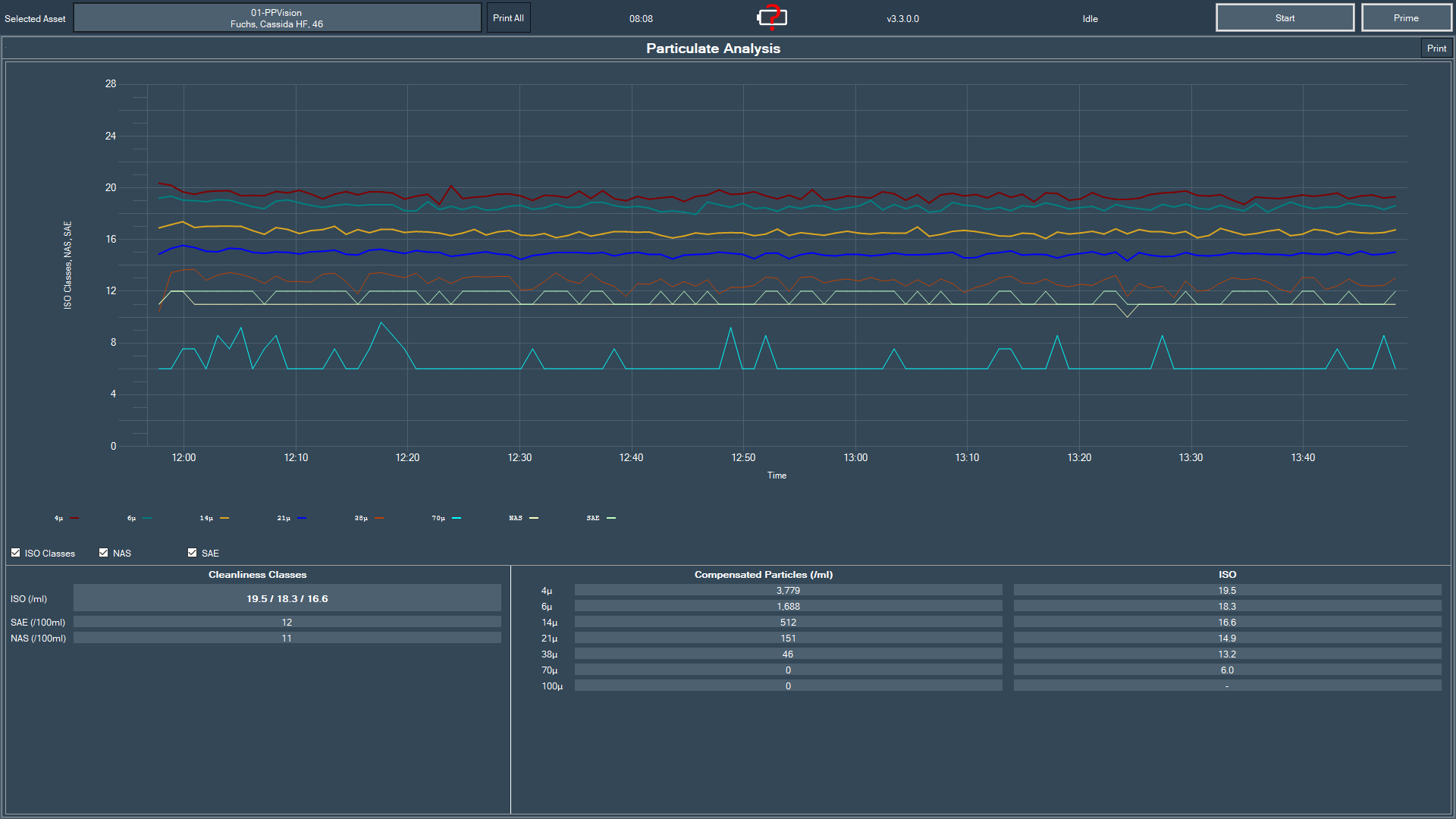

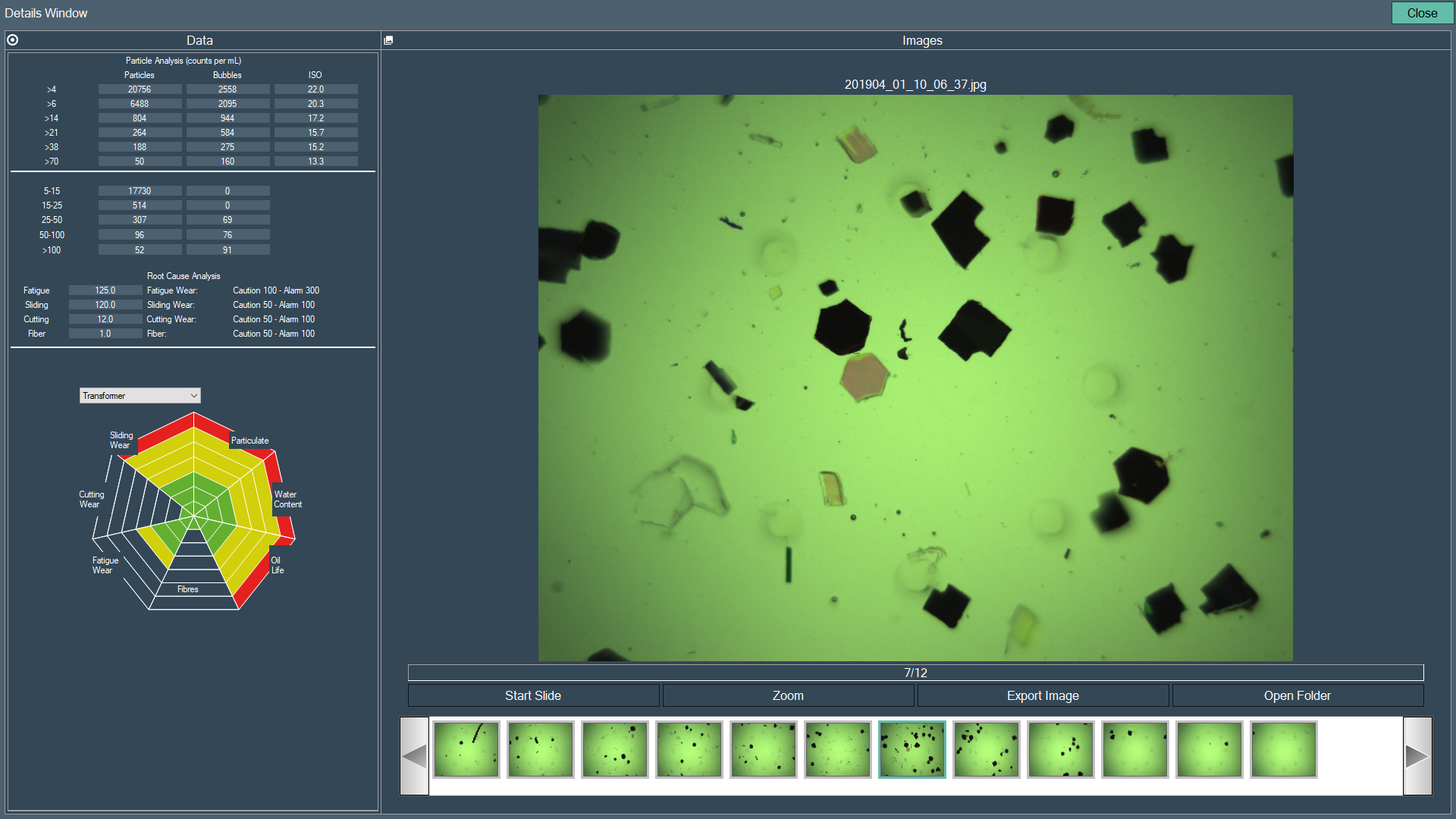

■測定結果表示画面■



取扱い説明動画

本体セットアップ

ソフトウェアナビゲーションとデータ保存

センサーの表示および制御

新油プロファイリング登録方法(FS9V3-OLUのみ)

サンプルオイルの脱気方法

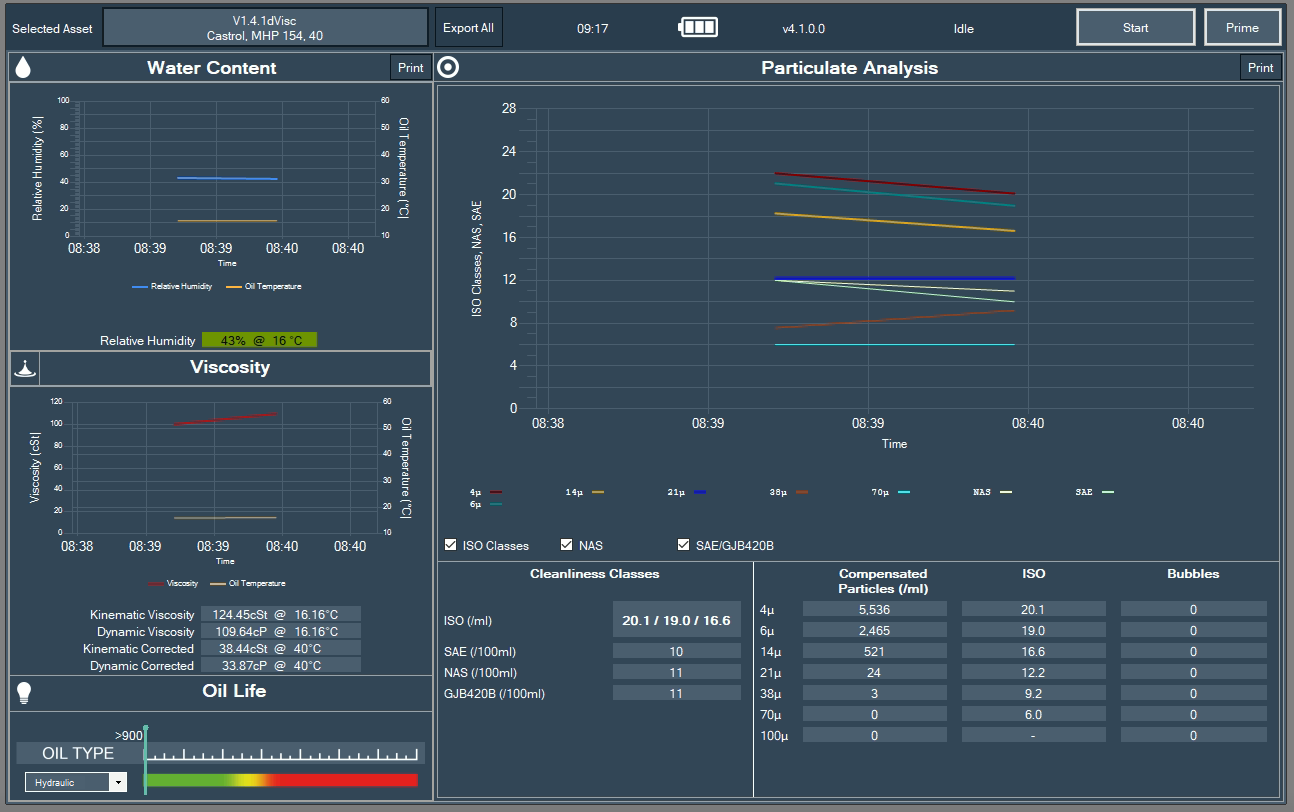

FS9V3-VISCO(新製品) 測定画面 動粘度測定機能付き

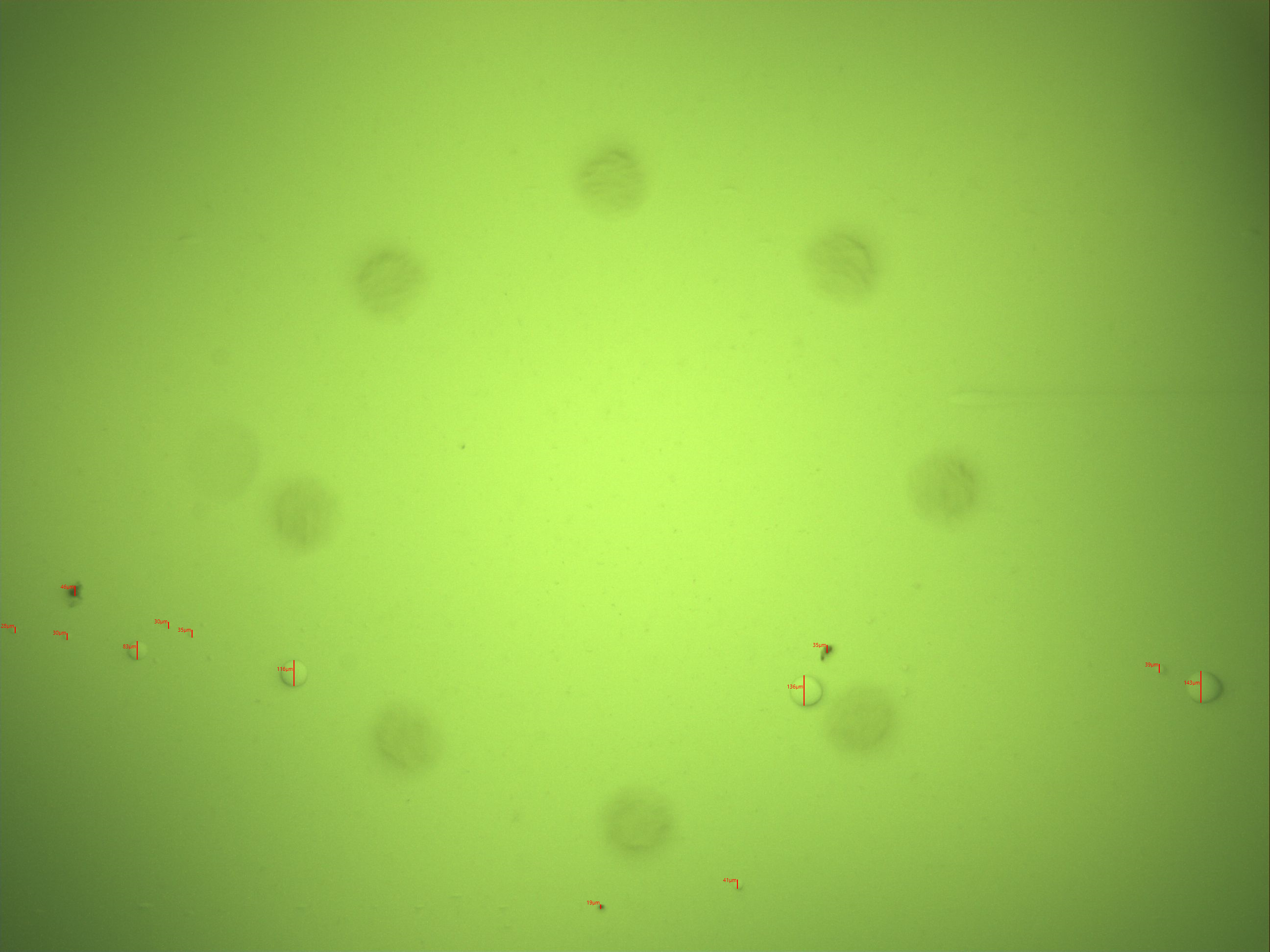

■コンタミ・気泡のサイズも測定可能です■
※拡大してご確認ください※

Demonstration

AI処理・FS9V3 デモ測定のご案内

300-500mLサンプル送付ください




無償デモ測定実施中
