Oil Particle Counter

オイルパーティクルカウンター

Oil Particle Counter
オイルパーティクルカウンタ ラインナップ

オンライン型モデル／ポータブル型モデル

様々な油（作動油・潤滑油・タービン油・その他洗浄液）の清浄度管理にお使い頂ける、オイル用のオンライン型・油中パーティクルカウンター（油中微粒子計測器）です。ミニメスバルブを配管内に組み込んで頂くだけで簡単にオンライン設置できます。
また、ＰＣ接続しデータをアウトプット出力することができ、油の品質管理用トレーサビリティーとしてデータを有効活用できます。アラーム設定もソフト上で行いNPN出力するだけです。詳細につきましては一度、ご相談ください。



Products

商品ラインナップ

■旧方式レーザー光遮断方式 オイルパーティクルカウンター

オンライン型・PC9001-6

オンライン型パーティクルカウンタ

  LinkIconPC9001-6リーフレット

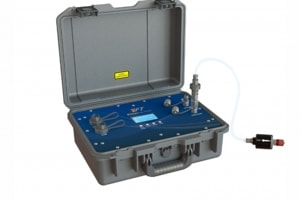

ポータブル型・FS9V2

ポータブル型パーティクルカウンタ

  LinkIconFS9V2リーフレット

■最新式CMOSセンサー　デジタル画像解析方式 オイルパーティクルカウンター

ポータブル型・FS9V3

ポータブル型パーティクルカウンタ

  LinkIconFS9V3リーフレット

ポータブル型・FS9V4

ポータブル型パーティクルカウンタ
 最新モデル
（FS9V3の廉価版）
LinkIconFS9V4リーフレット

オンライン型・S120

ポータブル型パーティクルカウンタ

  LinkIconS120リーフレット

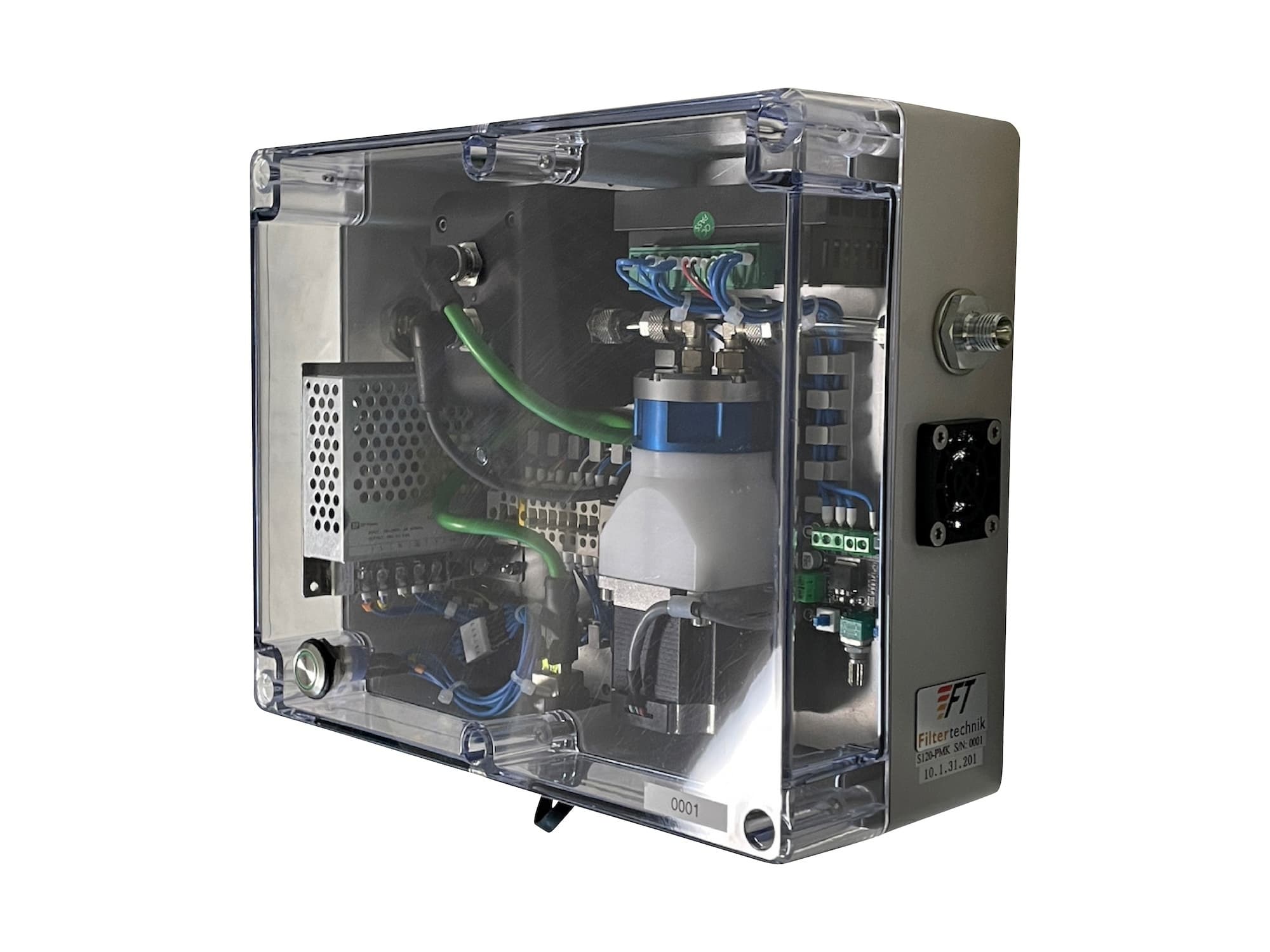

オンライン型・S120-PM

ポータブル型パーティクルカウンタ
 最新モデル
（表示モニター付き）
LinkIconS120-PMリーフレット

PC9001-6/FS9V2

オンライン型パーティクルカウンター／ポータブル型パーティクルカウンター [測定原理：光遮断式自動粒子計数]

オンライン型パーティクルカウンタ

■ISOコード表示時■

オンライン型パーティクルカウンタ

■NAS等級表示時■

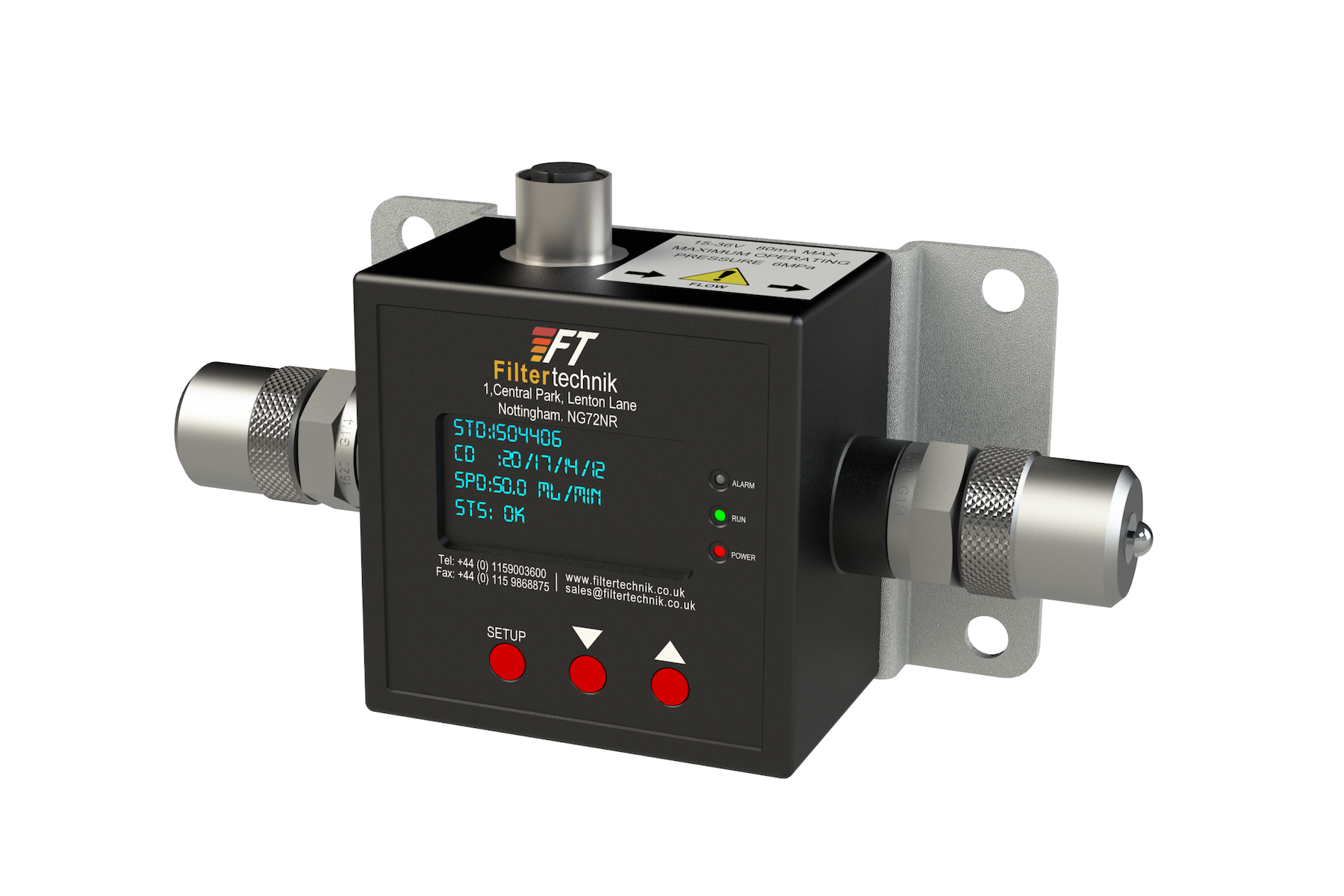

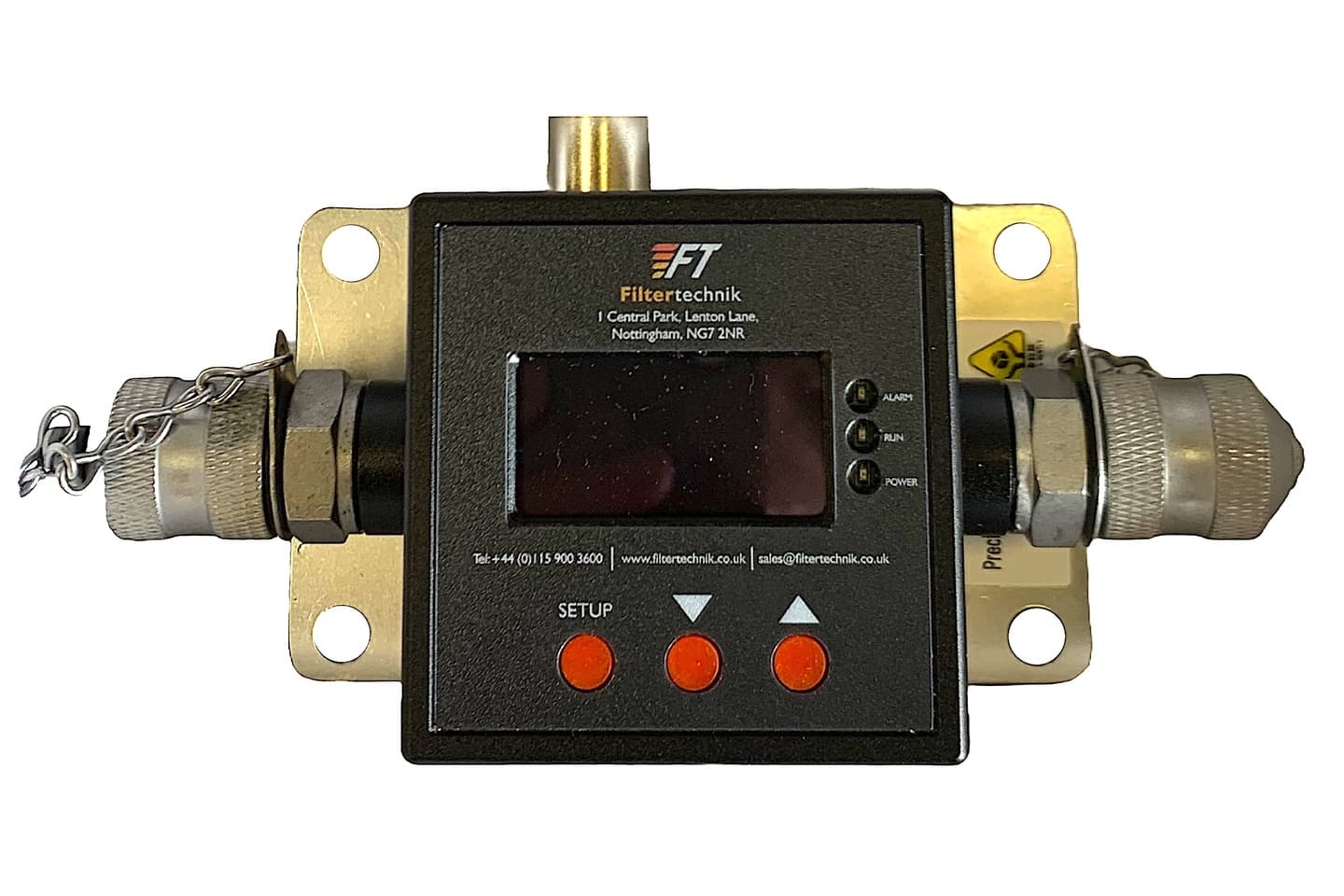

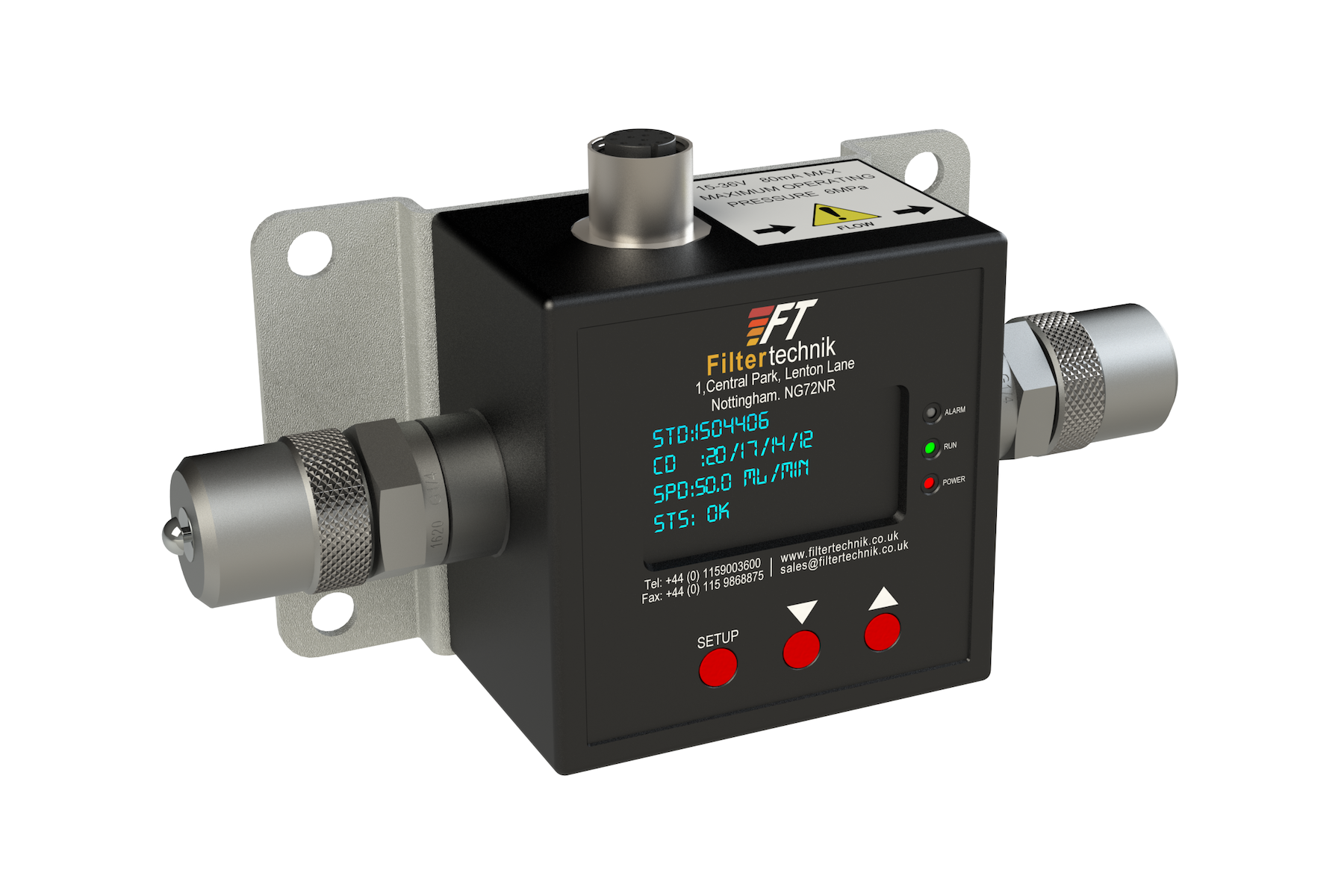

[PC9001-6仕様]

■ 測定粒子：4≦、6≦、14≦、21≦μm(c)
■ 測定原理：光遮断式自動粒子計数法
■ 表示規格：ISOコード / NAS等級 / SAE
■ シリアルインターフェイス： RS232 / RS485
■ 電源：DC9-33V 150mA
■ 測定流量：50 ～ 500mL/分
■ 粘度：2～424cSt　■ 耐圧：48MPa

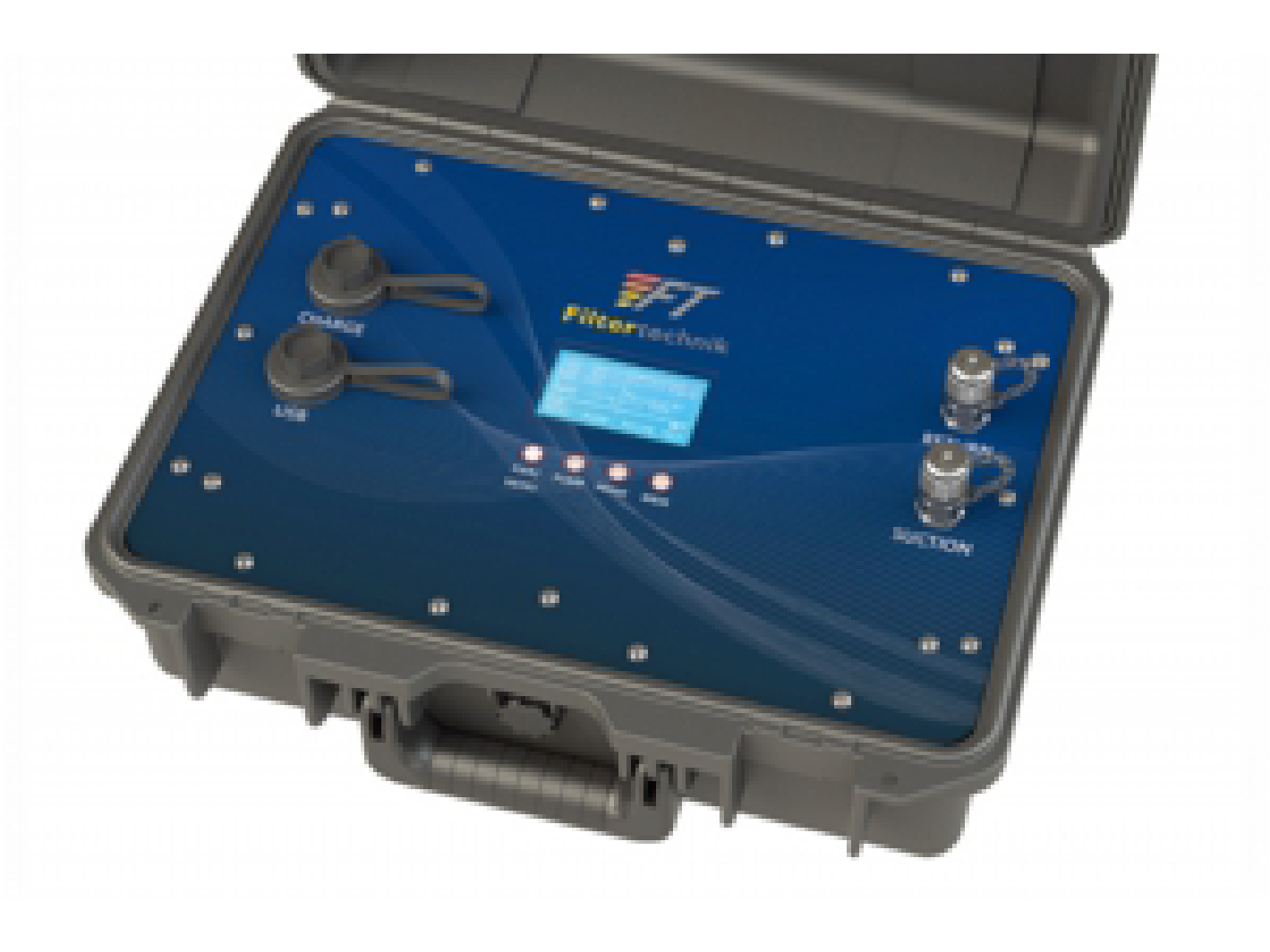

FS9V2 パネル部

■FS9V2パネル部■

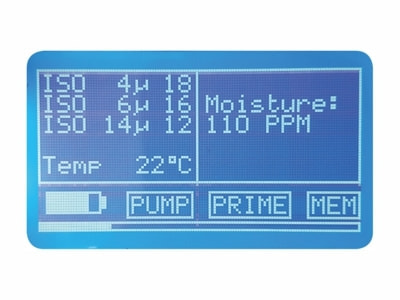

FS9V2 表示部

■表示操作パネル部■

[FS9V2特長]

堅牢な耐衝撃・防水防塵ケースを採用し、小型ポンプを内蔵することにより、いつでもどこでも清浄度測定が可能。 標準モデルFS9V2、水分測定も可能な3モデルからお選びいただけます。
■ FS9V2：粒子数測定
■ FS9V2-RH：粒子数測定＋水分測定 (RH)
■ FS9V2-PPM：粒子数測定＋水分測定 (ppm)

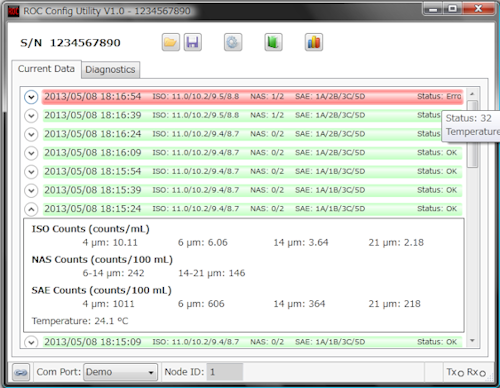

■専用ユーティリティソフト■

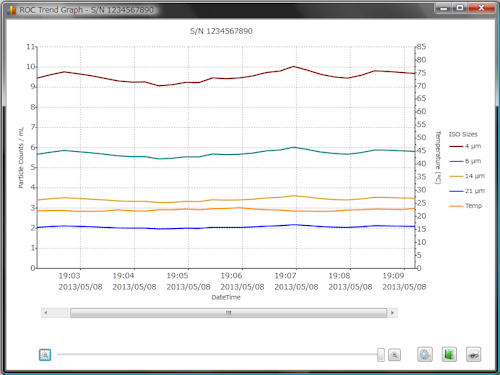

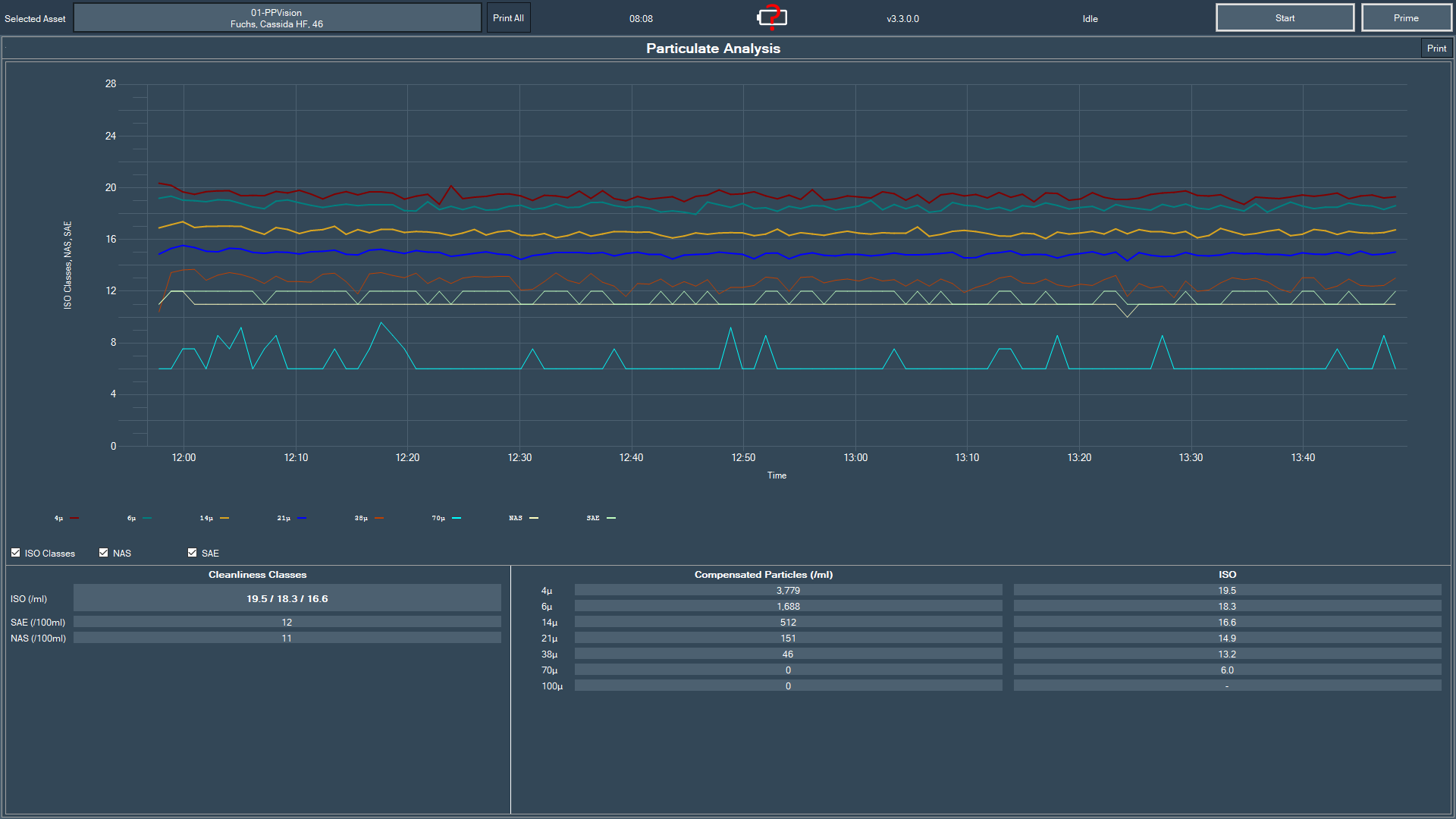

■測定値グラフ表示■

[データ管理]

USBにてPCに接続し、リアルタイムに測定値が確認でき、CSVデータとして保存することが可能で、 トレーサビリティー管理にもお役に立てます。

尚、専用ユーティリティソフトおよび、PCに接続する際のUSBケーブルも無償で付属品に含まれております。

FS9V3 / FS9V3-LAB / S120（最新式 デジタル画像解析）

ポータブル型パーティクルカウンター [測定原理：AI・高解像度デジタル画像解析]

英国イノベーション賞 受賞商品

FS9V4 / FS9V4-HV / S120-PW

最新モデル

FS9V4／S120-PM

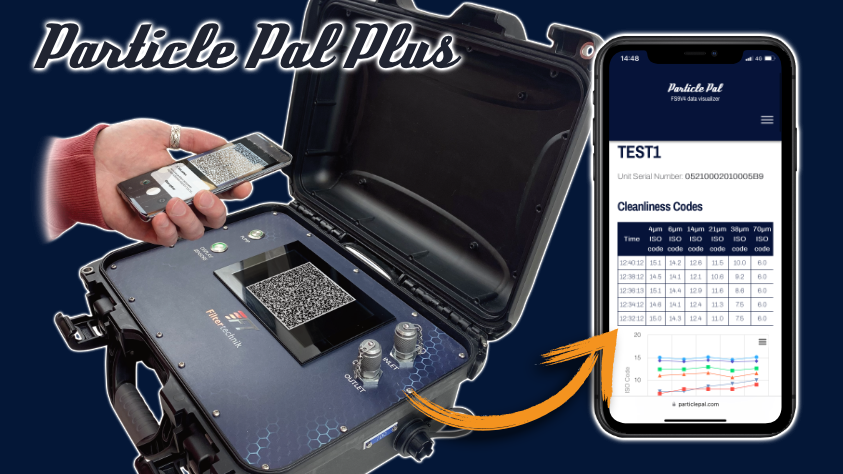

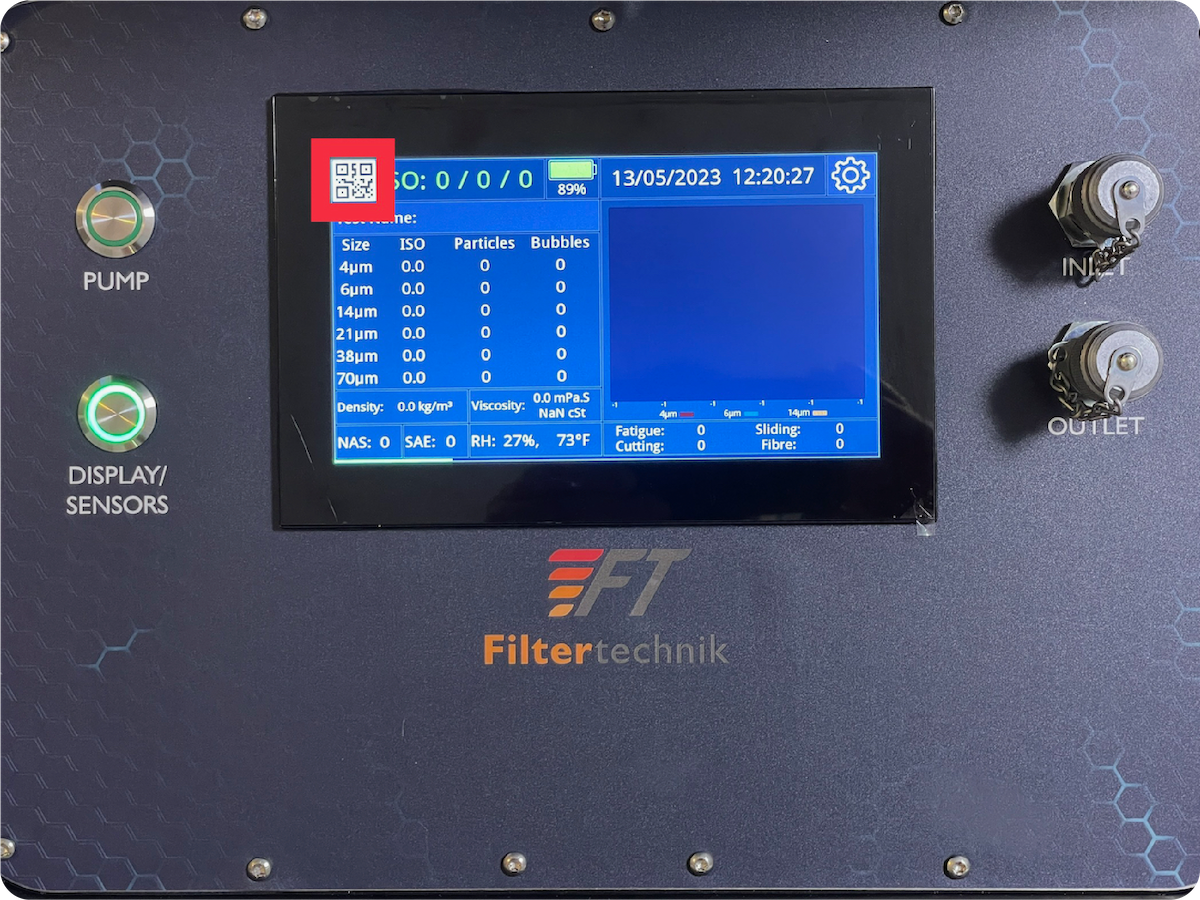

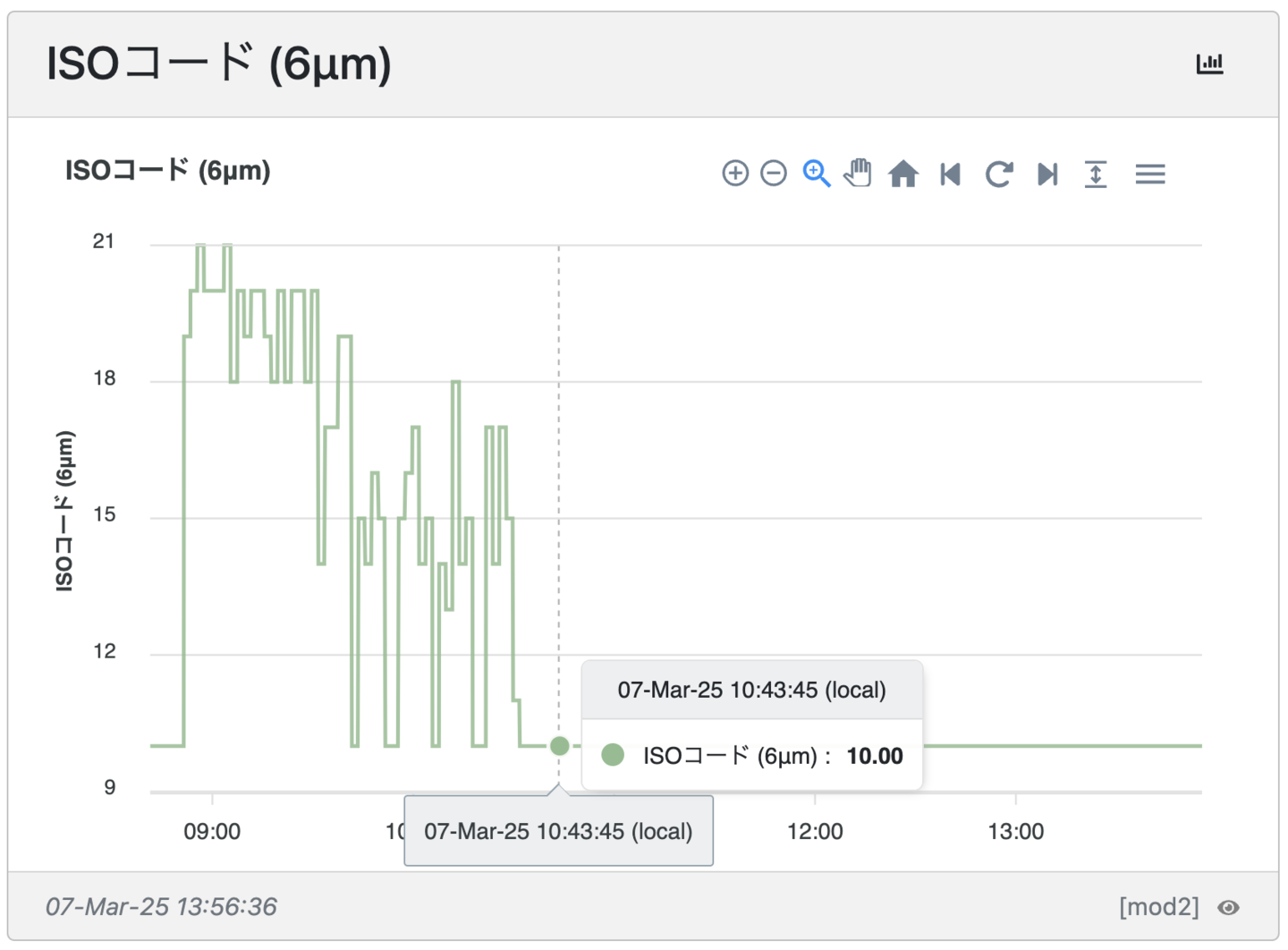

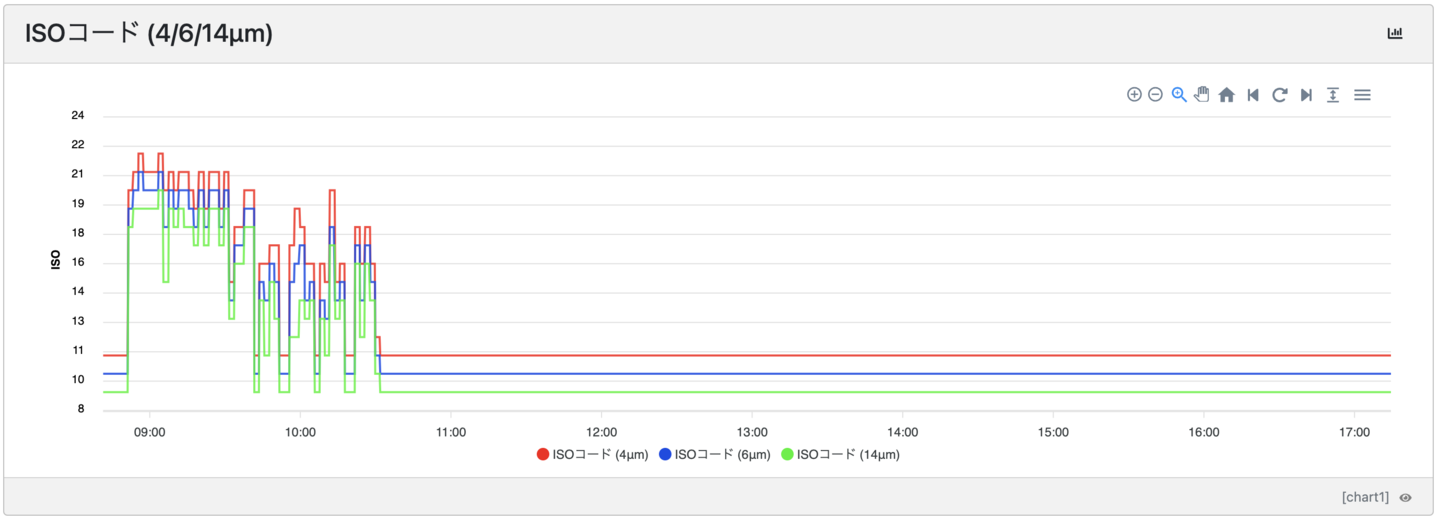

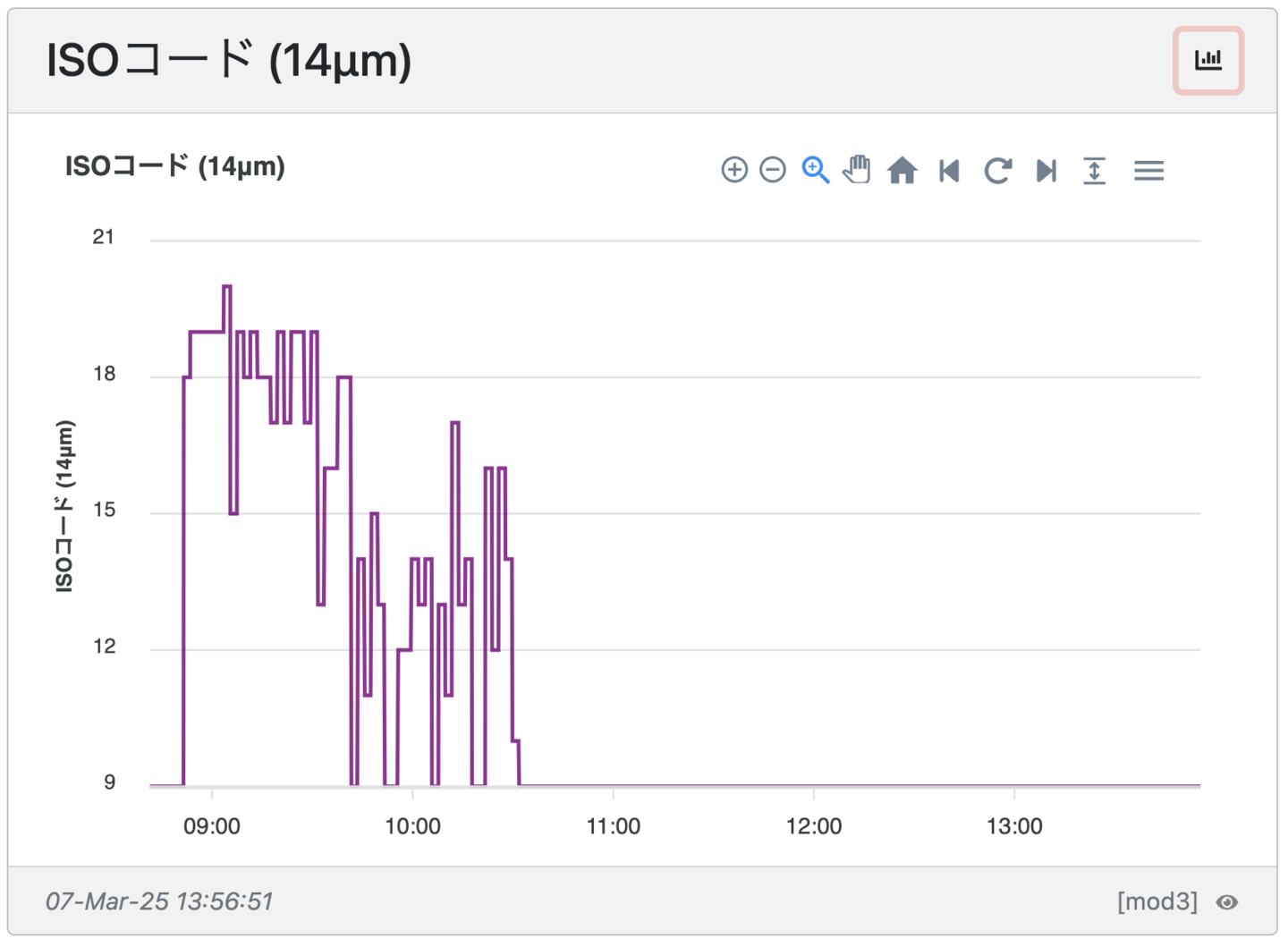

■ 最新モデルには、QRコードスキャン機能搭載 ■
ご使用の携帯電話でQRコードをスキャンすることで、
メーカーサーバーにアップロードして保存管管理でき、その場でご自身にもPDF形式でメールする事も可能です。
下のサンプルQRコードをお手元の携帯電話でスキャンして、サンプル表示画面をご確認いただけます！

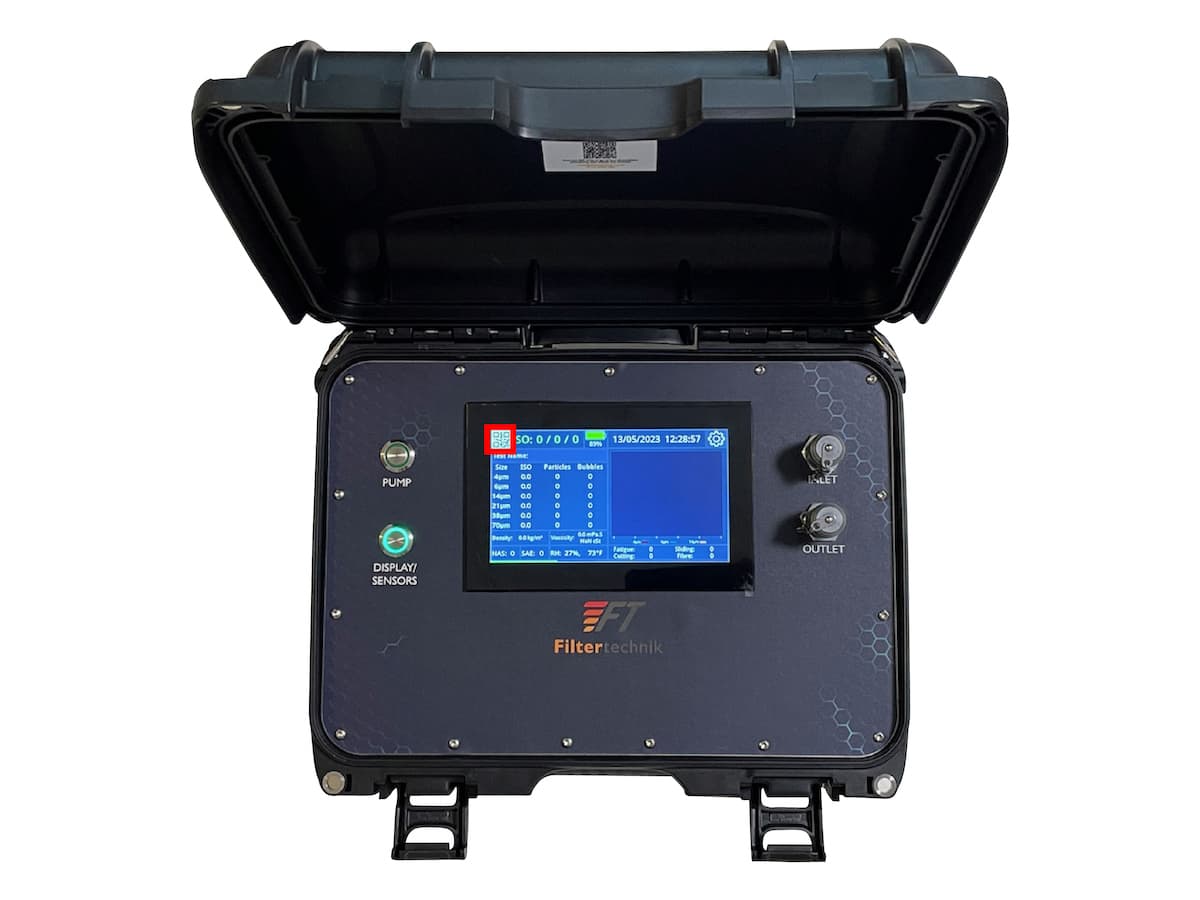

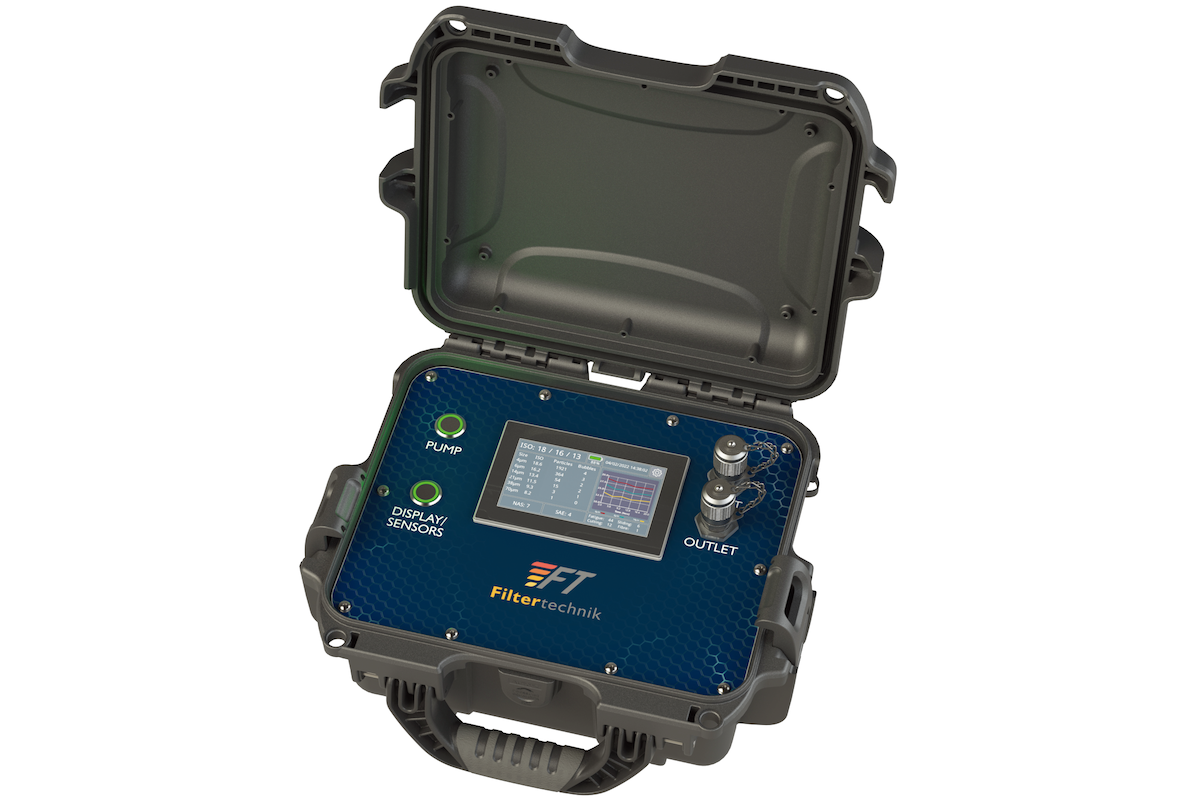

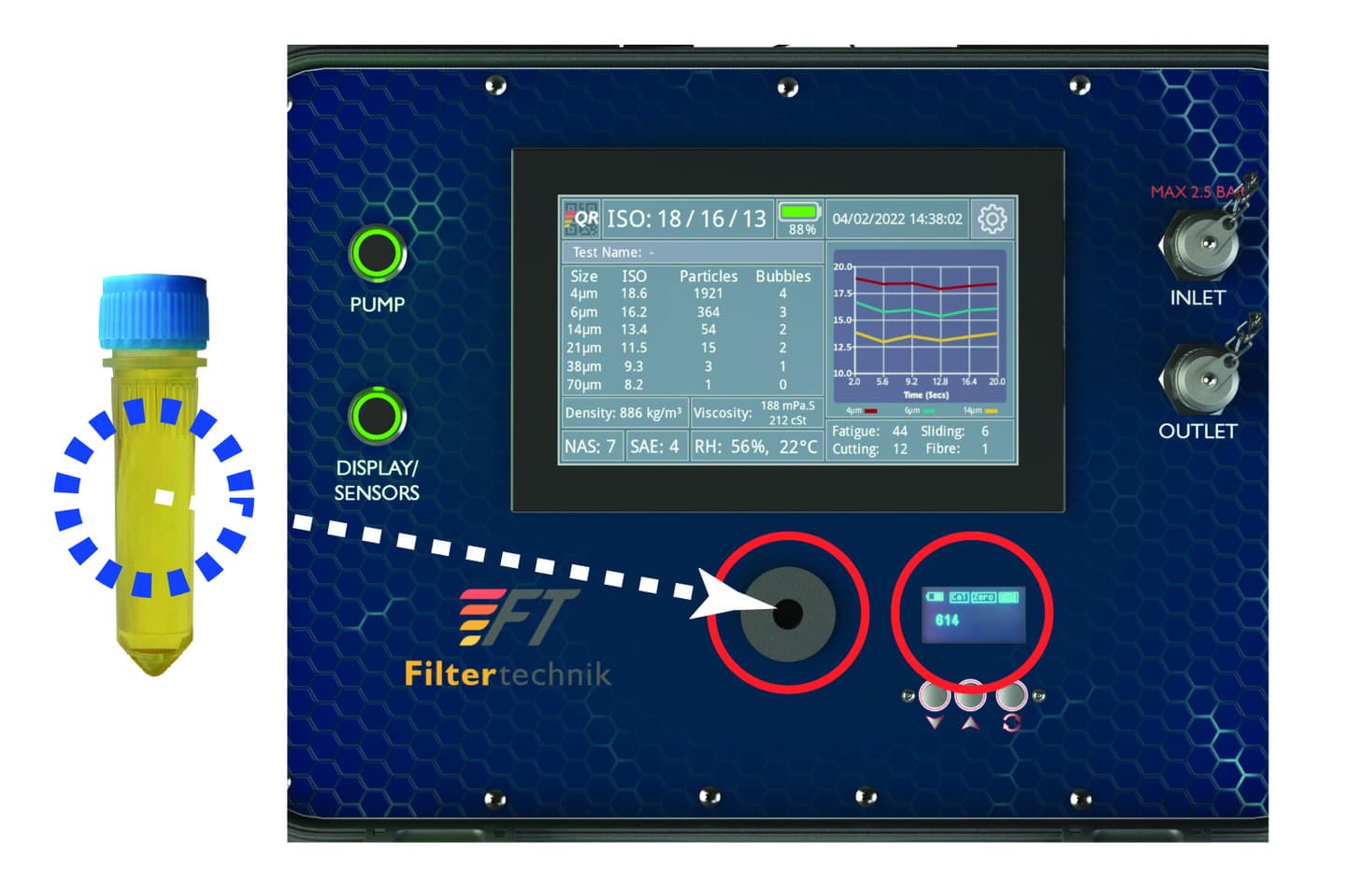

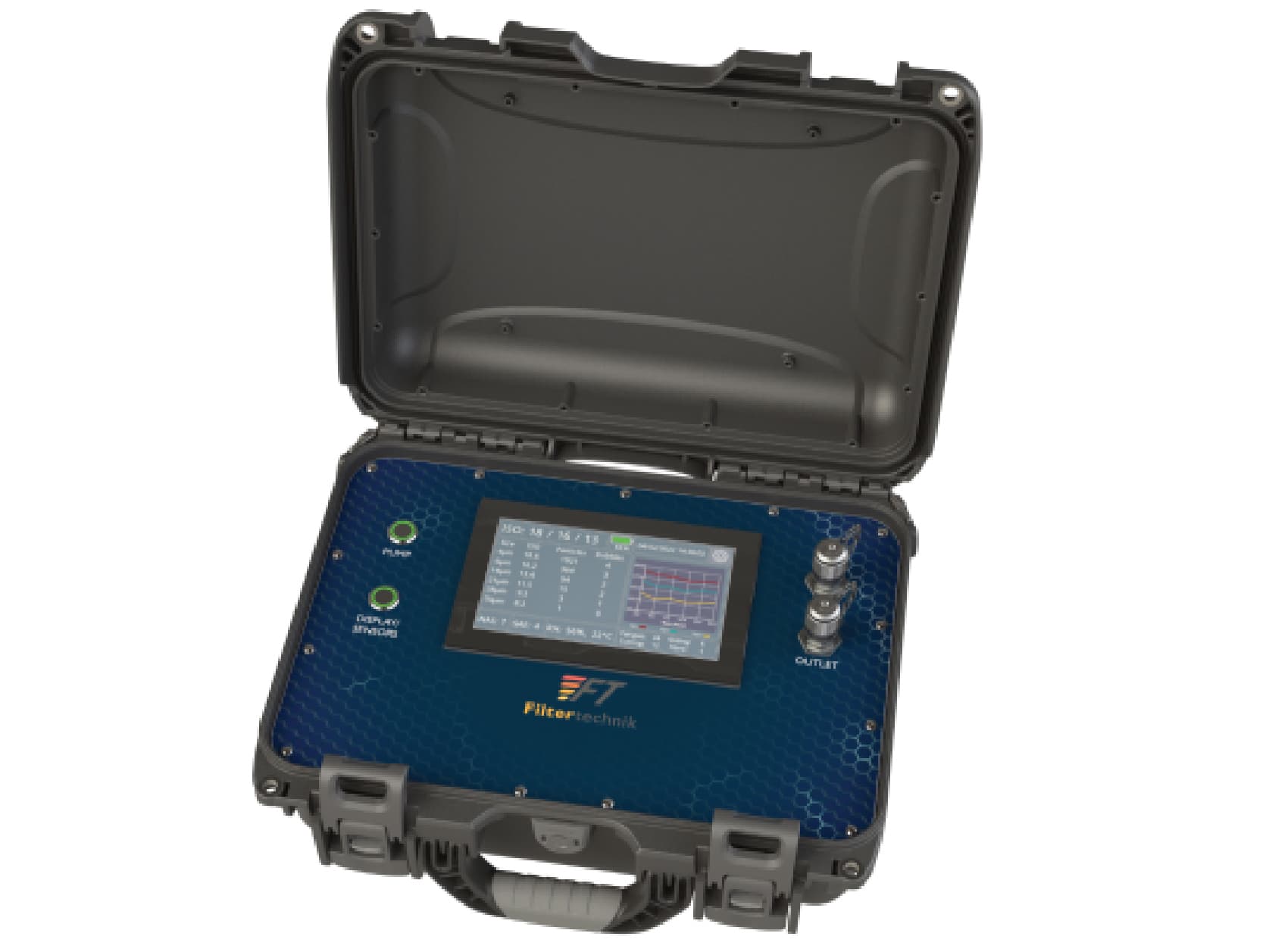

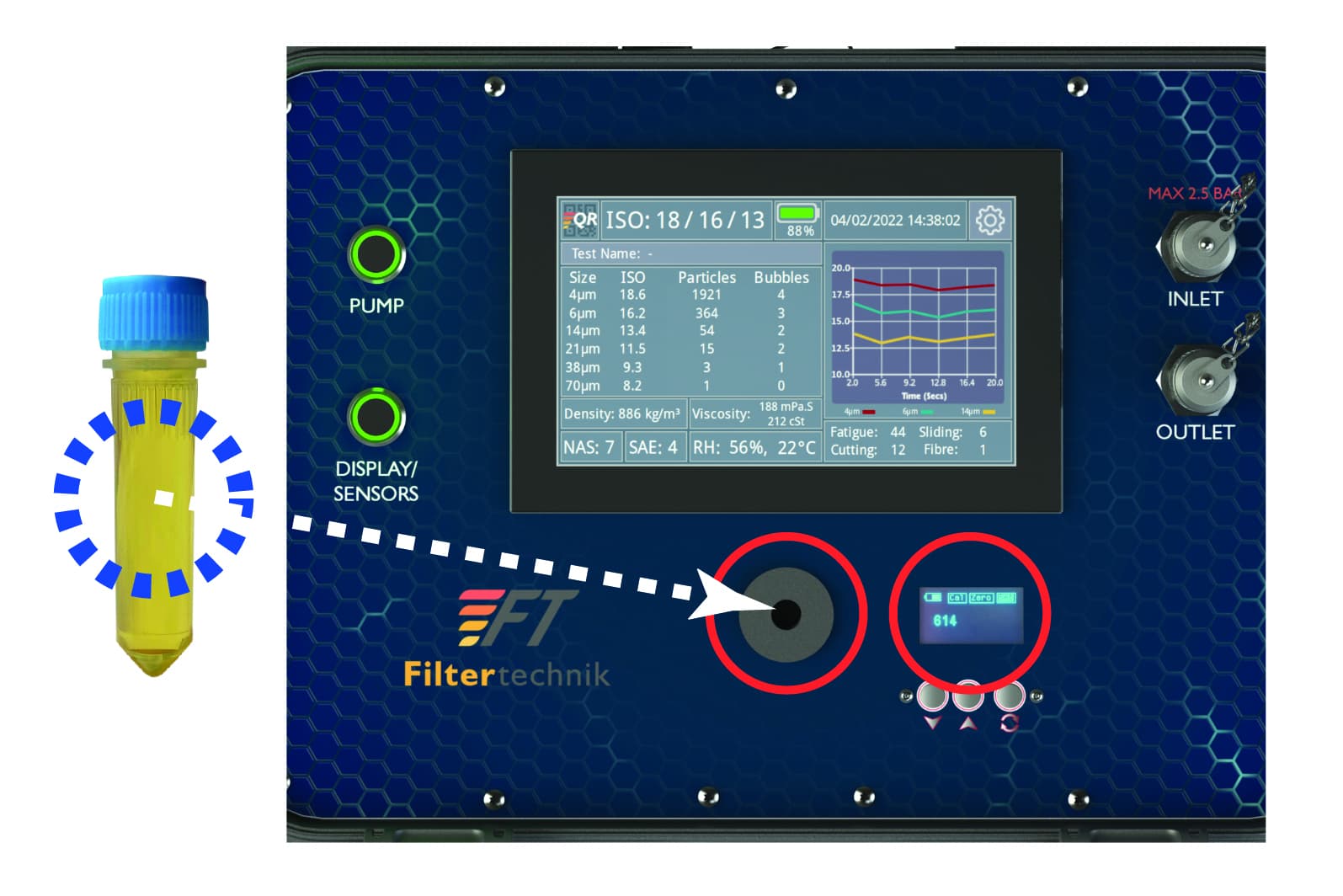

モデル：FS9V4/FS9V4-HV(高粘度用2400cSt) New

FS9V3の廉価モデル（画像書き出し機能無し）
軽量(4.5kg)で持ち運び便利！ 簡単タッチパネル操作
測定データはメモリー保存でき、CSVデータも取り出し可

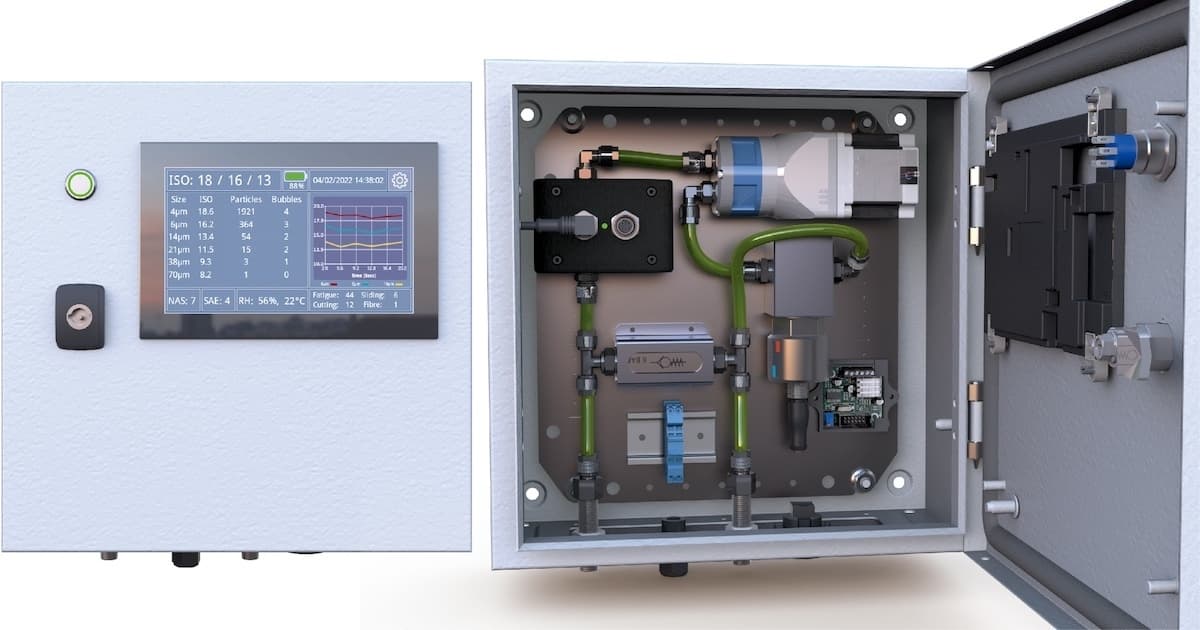

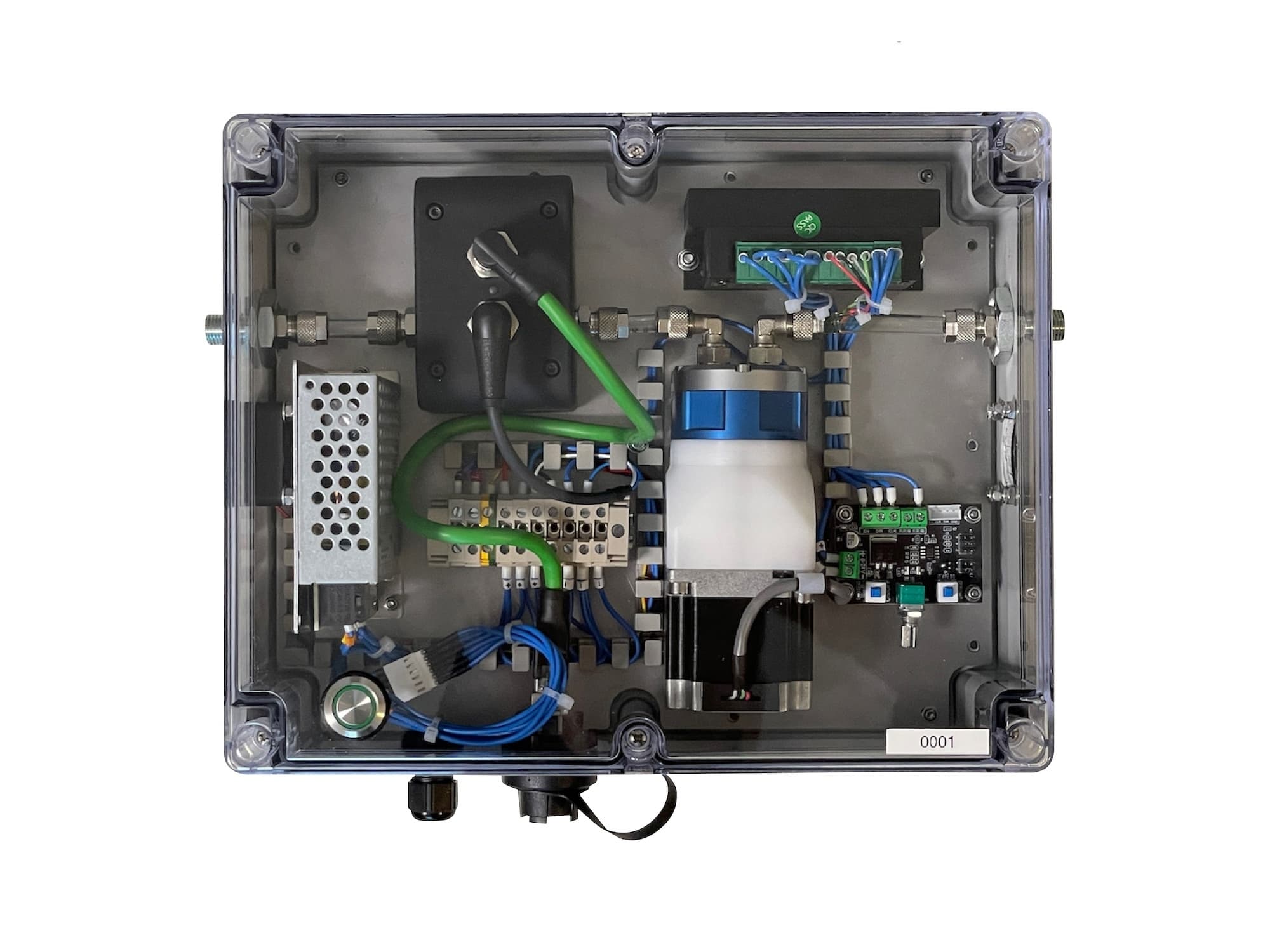

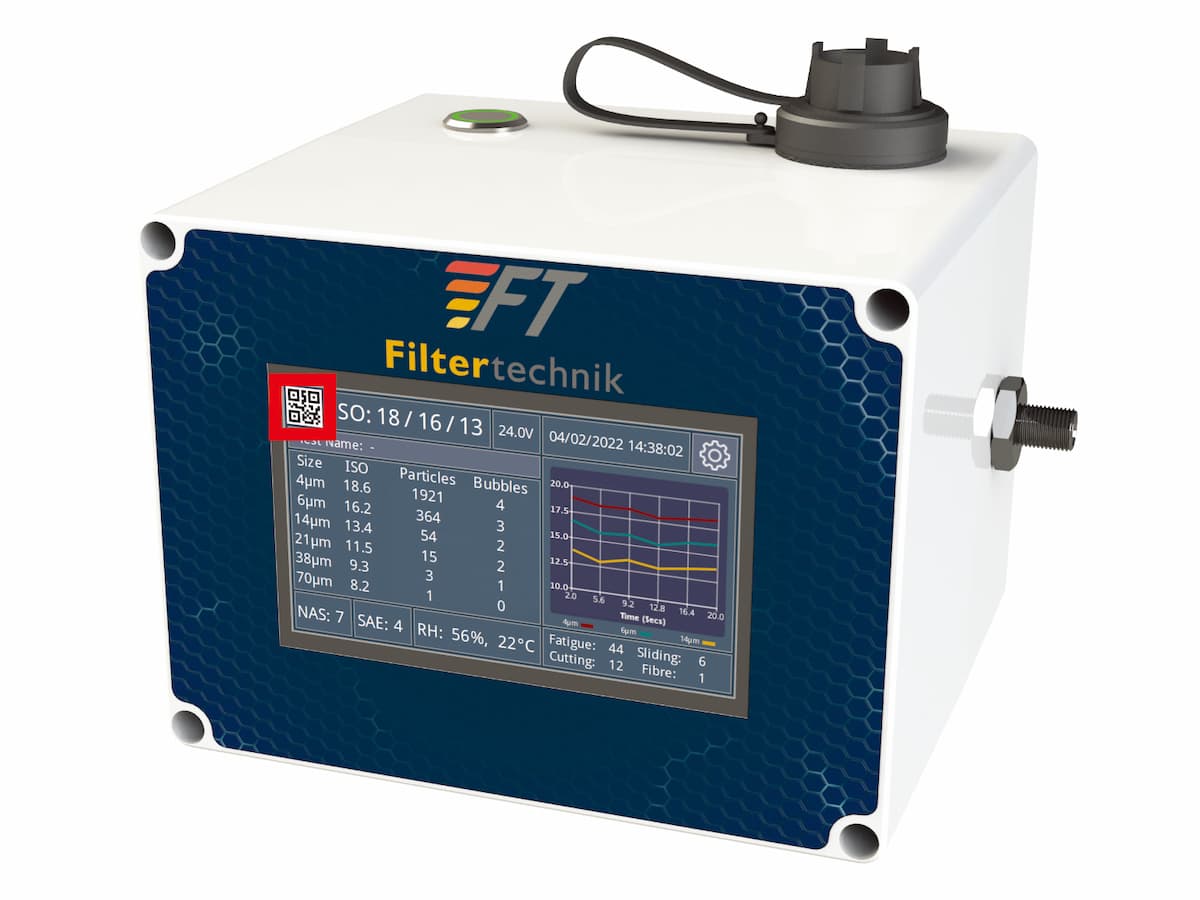

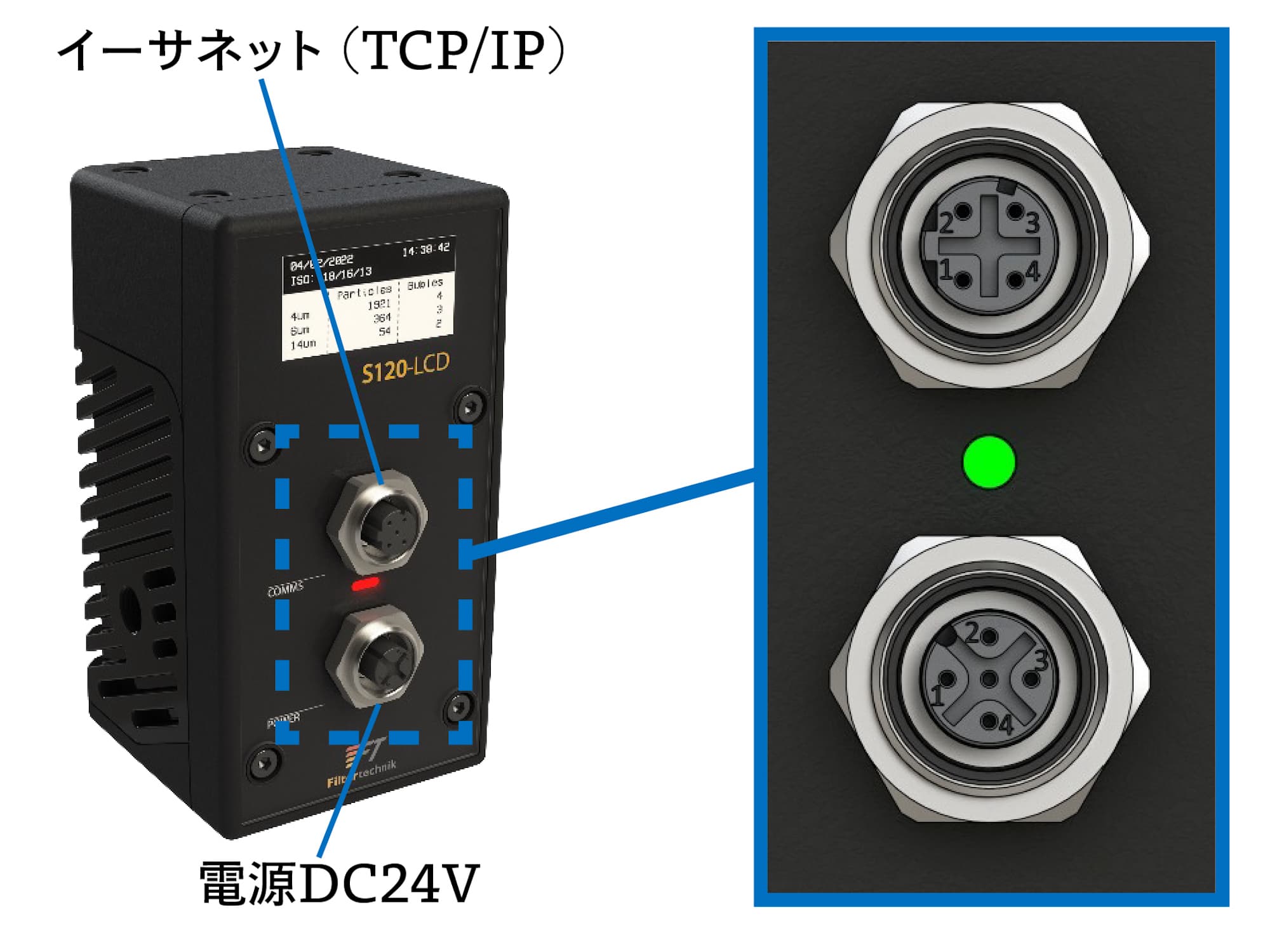

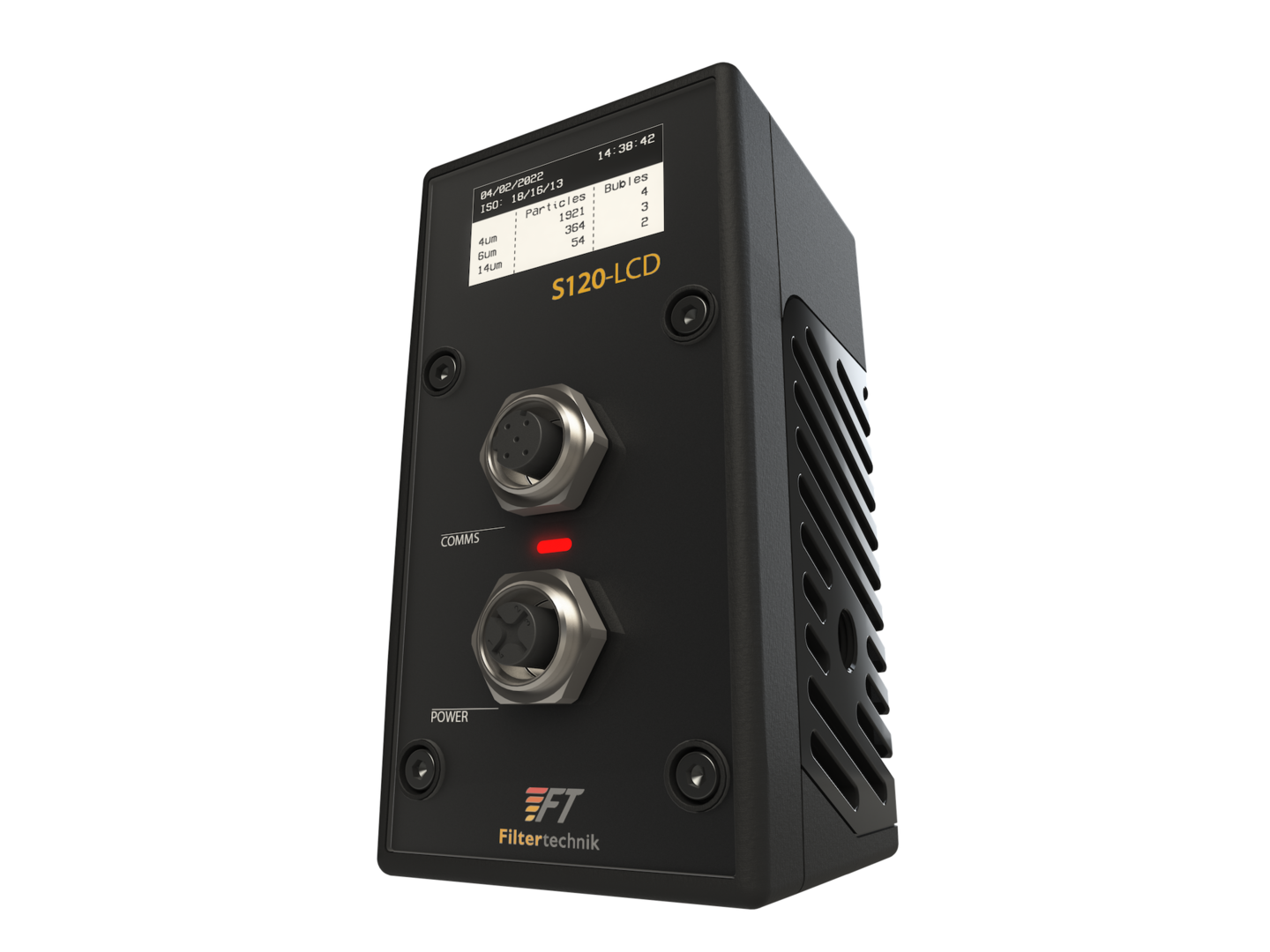

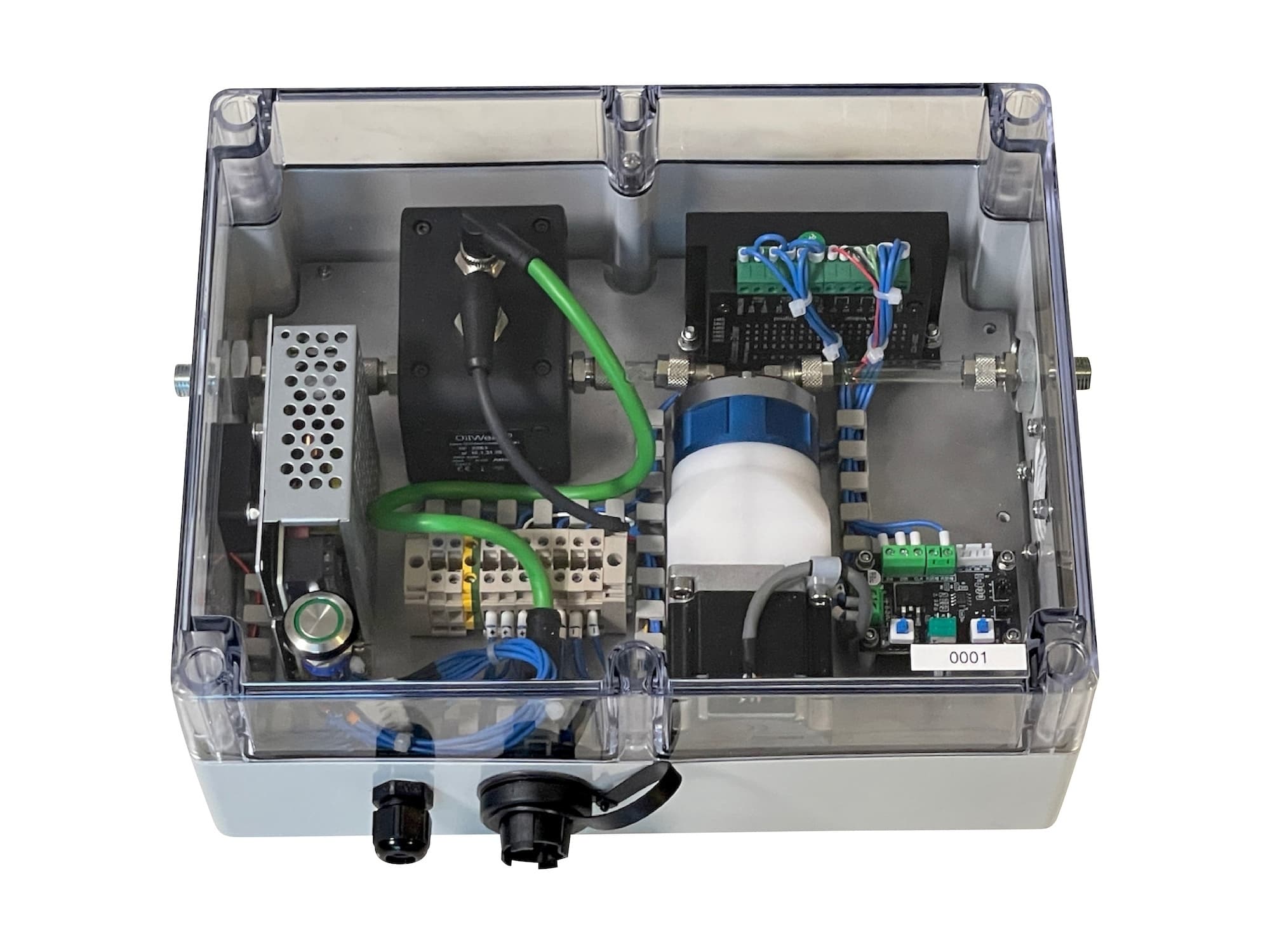

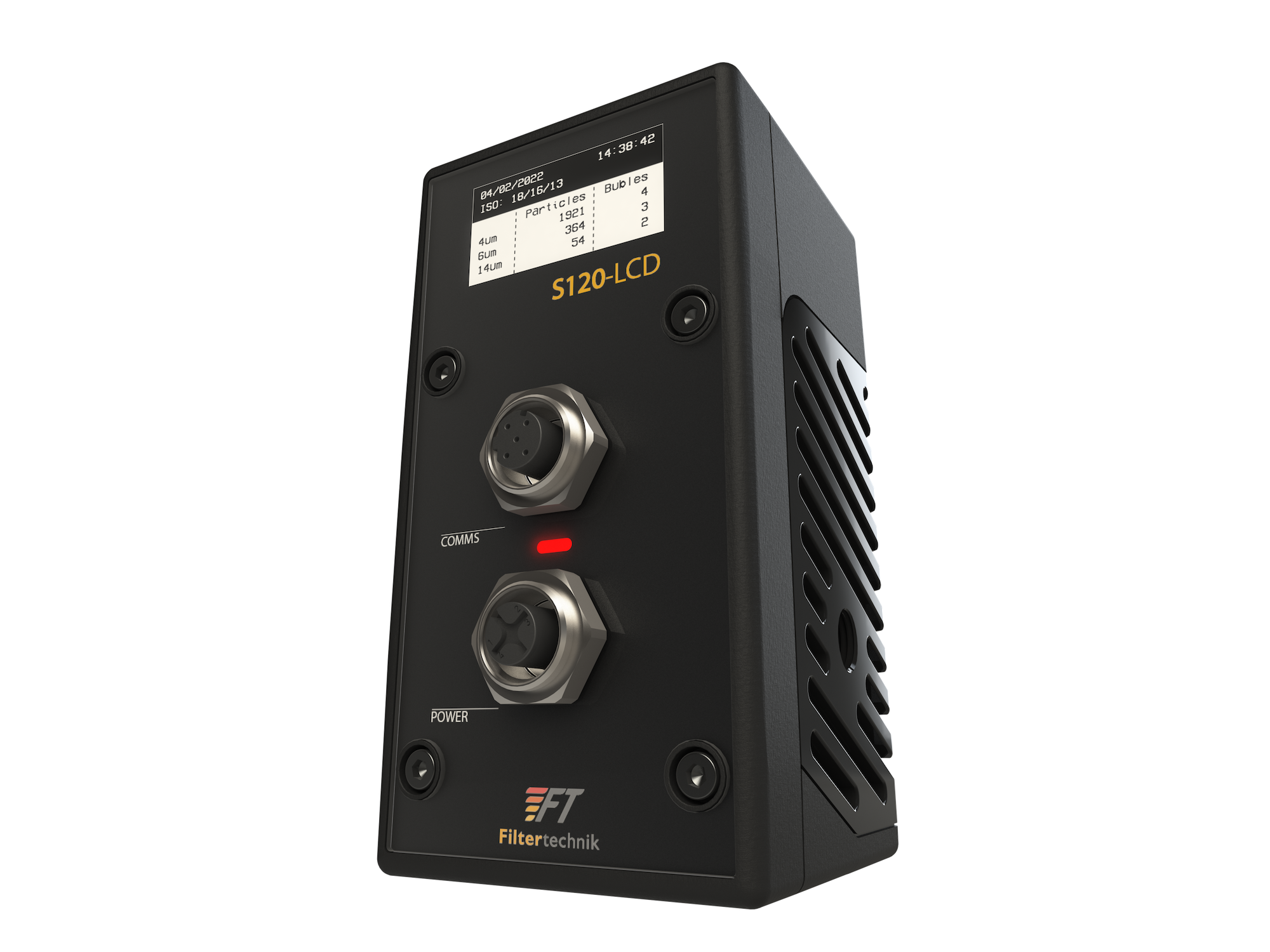

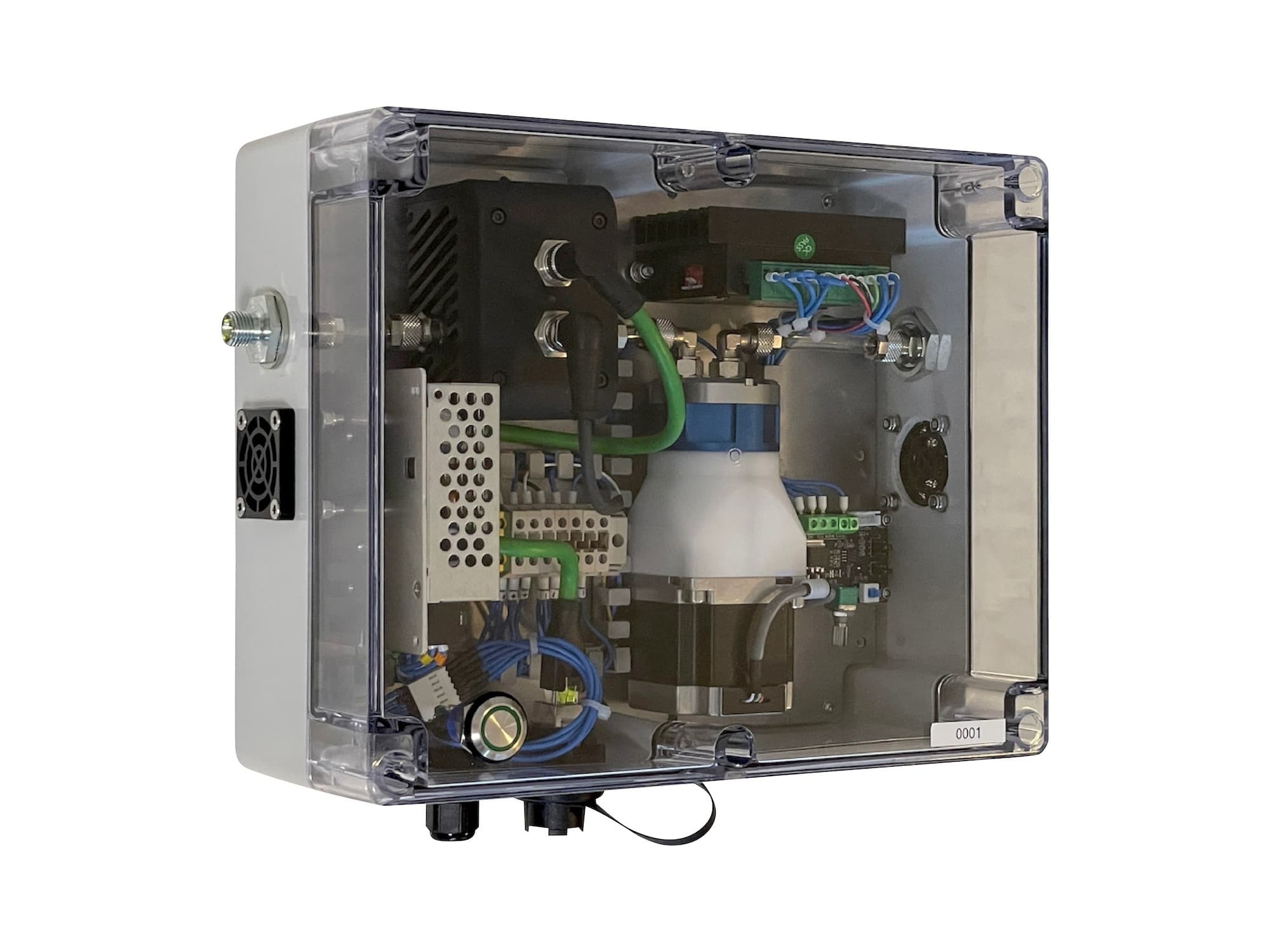

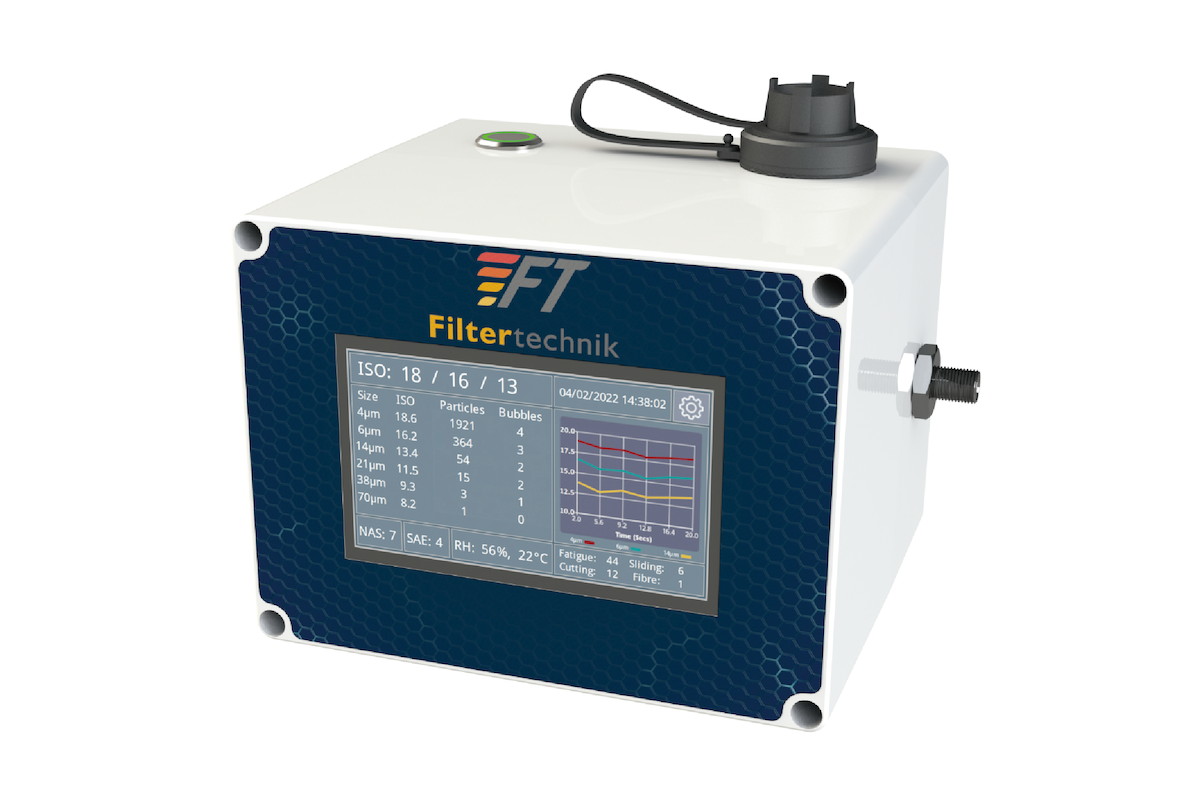

モデル：S120-PM New

測定値 表示ディスプレイ付き
電源：DC24V　保護等級：IP65　流量調整バルブ付き
粘度：〜2400cSt　 圧力：〜16MPa　油温：5〜50℃

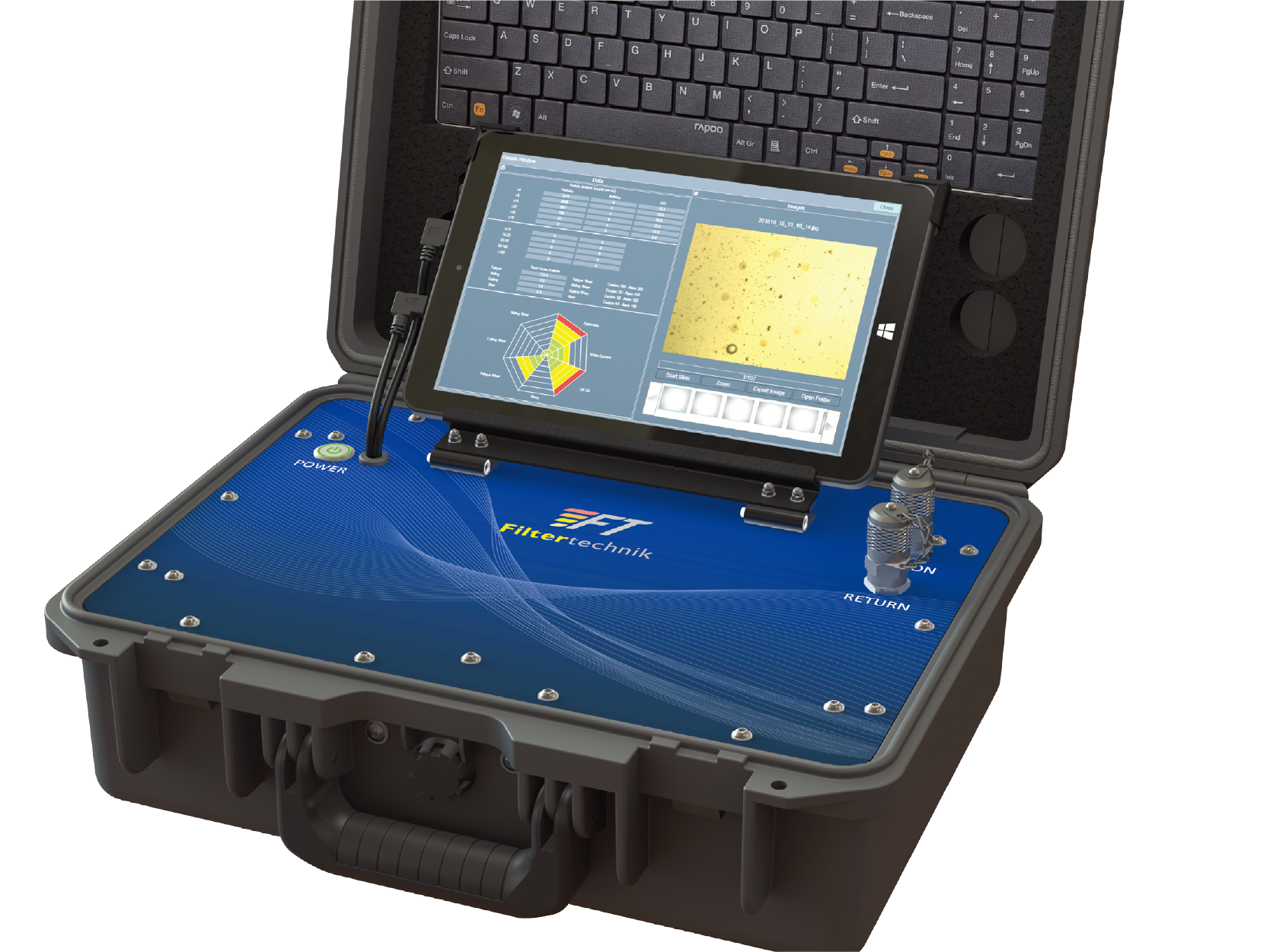

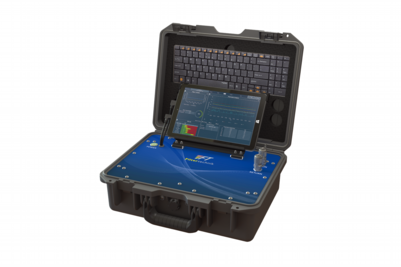

ポータブル型パーティクルカウンタ FS9V3

モデル：FS9V3

ポータブル型パーティクルカウンタ FS9V3-LAB

モデル：FS9V3-LAB

ハイエンドモデル・FS9V3 / FS9V3-LAB

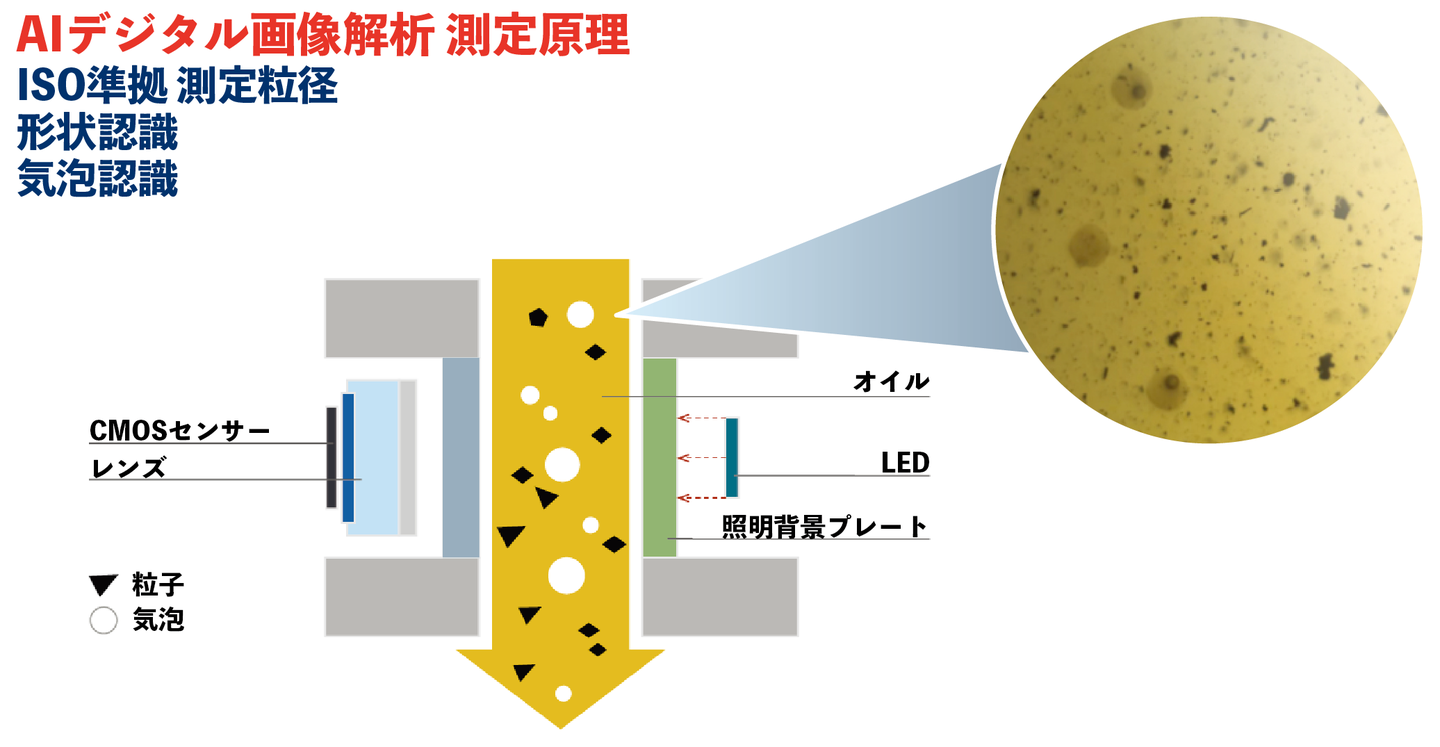

AI・高解像度デジタル画像解析にて油中の混入物を画像化！気泡を検知し、測定値より除去

長年のAI解析研究が粒子の幅広い波長分布計測を実現し、混入物の形状を認識して気泡や水滴を測定数値より排除する革新的な新しいコンセプトのセンサーが完成しました。デジタル画像粒子計数技術は、繊維だけでなく疲労摩耗,滑り摩耗,切断摩耗に分類できる異なる形状の粒子を認識して1μ～>100μの広い分布を測定が可能。

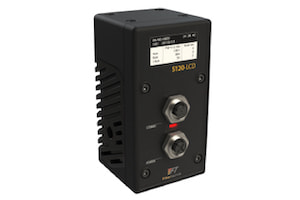

■ S120：粒子数測定（オンライン型）
■ S120-PM：粒子数測定（オンライン型・表示ディスプレイ付き）New
■ S120-PM-RH：粒子数測定＋水分測定 (RH)
（オンライン型・表示ディスプレイ付き）New
■ FS9V3：粒子数測定
■ FS9V3-RH：粒子数測定＋水分測定 (RH)

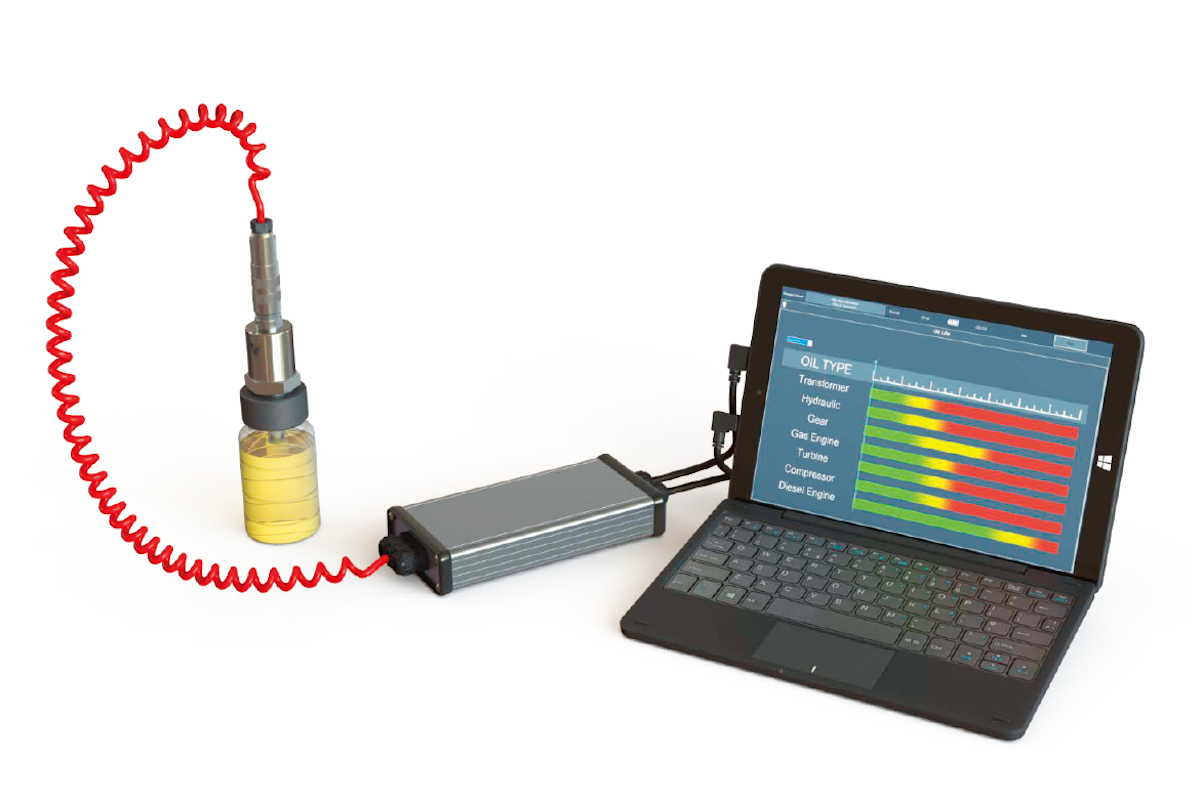

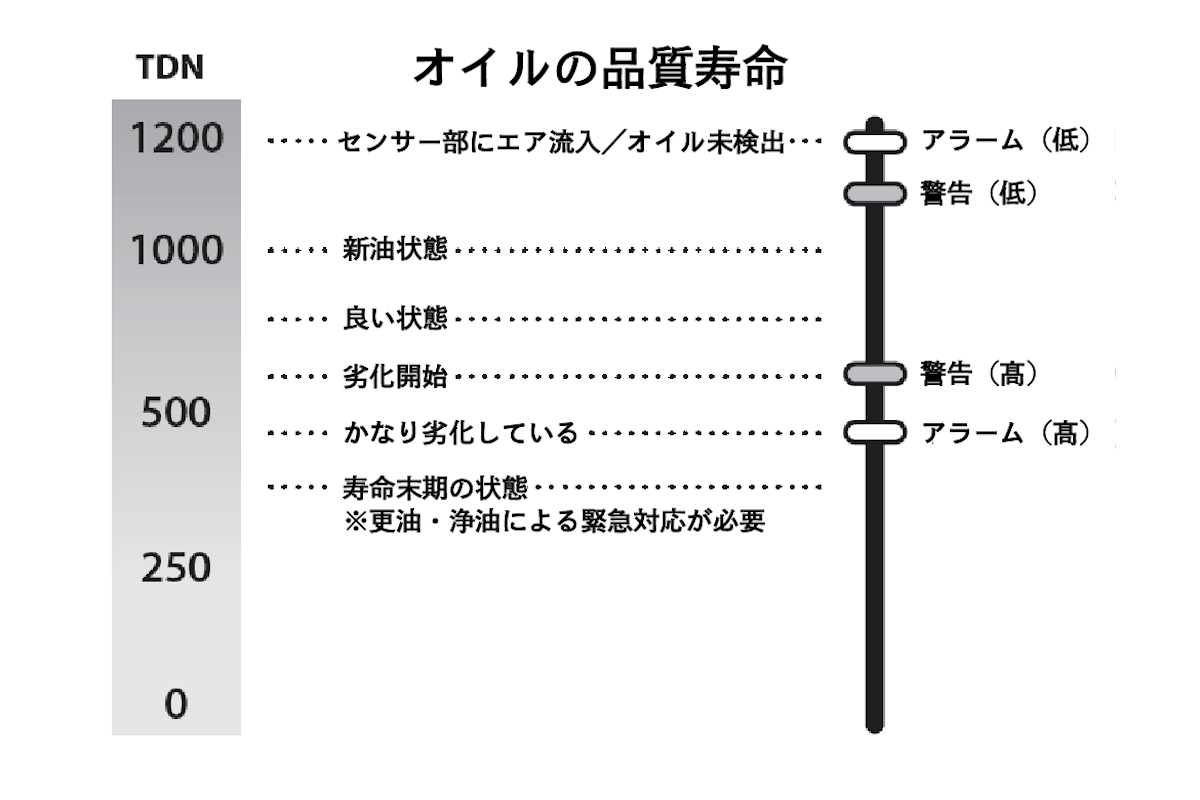

■ FS9V3-OLU：粒子数測定＋水分測定 (RH)＋オイル寿命測定
■ FS9V3-LAB：粒子数測定 [据え置き]
■ FS9V3-LAB-RH：粒子数測定＋水分測定 (RH) [据え置き]
■ FS9V3-LAB-OLU：粒子数測定＋水分測定 (RH)＋オイル寿命測定 [据え置き]



FS9V3コンセプト動画

■ FS9V4：粒子数測定（画像書き出し機能無し）New
■ FS9V4-RH：粒子数測定＋水分測定 (RH) New
■ FS9V4-HV：粒子数測定（高粘度用〜2400cSt）New

オイルパーティクルカウンタ 測定の様子

■Modbus TCP/IP■

オイルパーティクルカウンタ 測定の様子

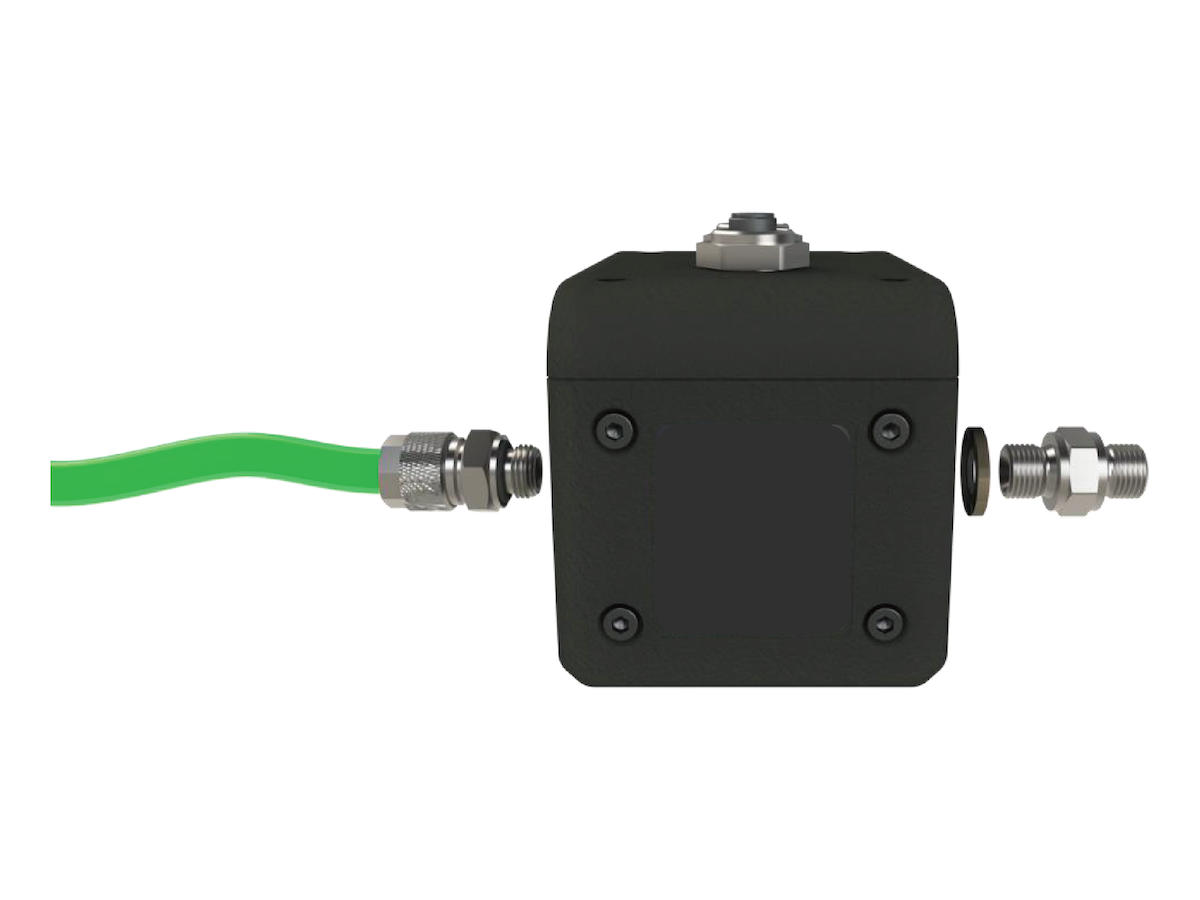

■平行ねじG1/8"接続■

オイルパーティクルカウンタ 付属品

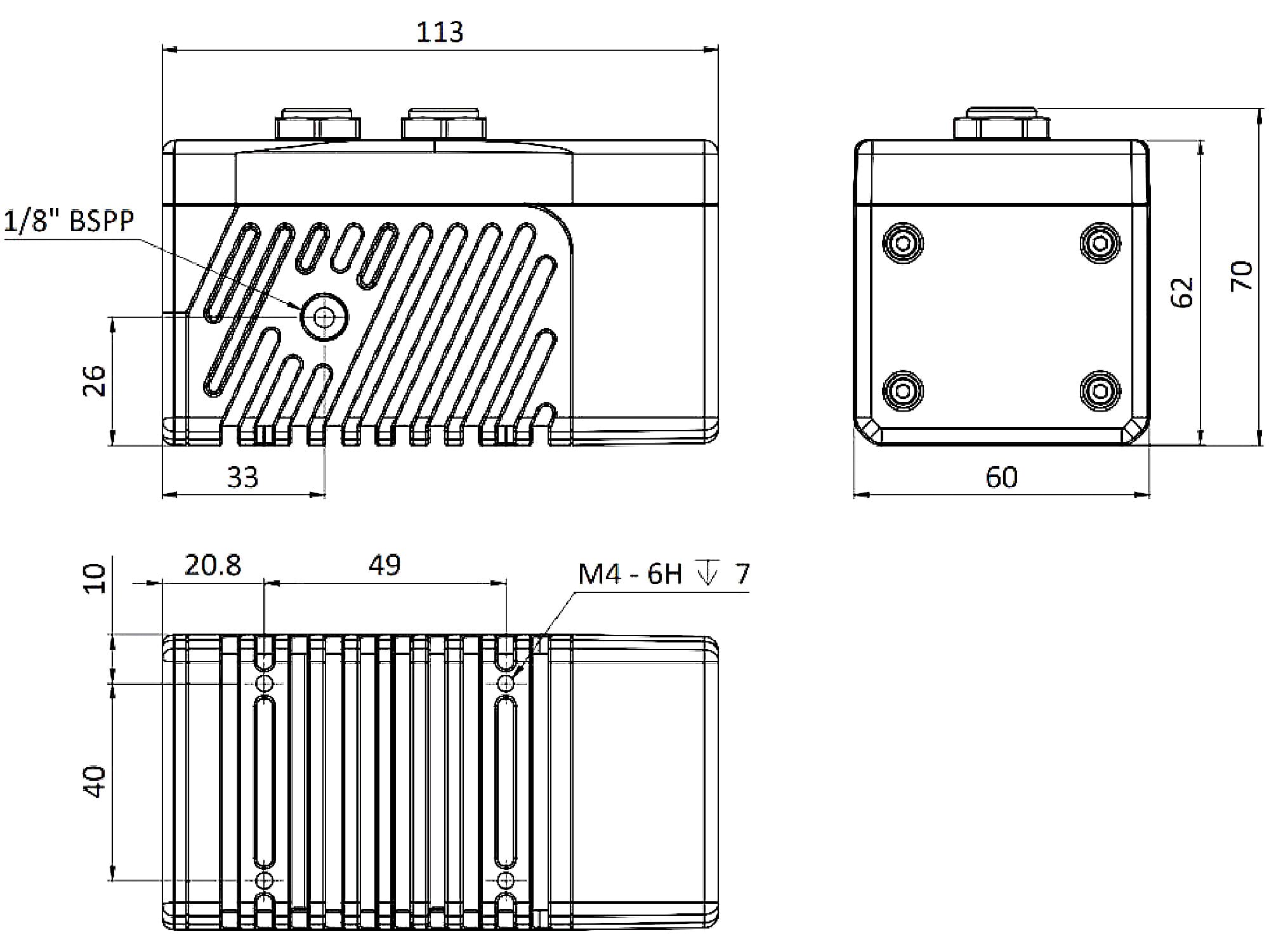

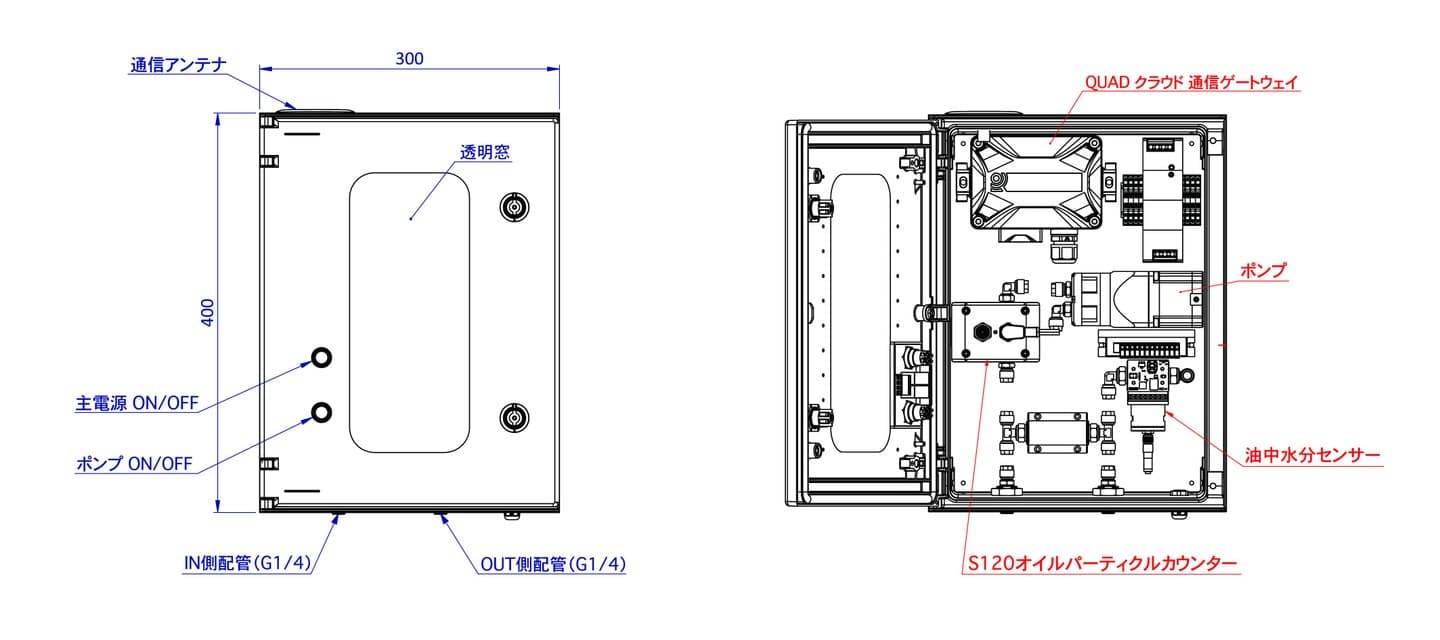

■S120寸法図■



オイルパーティクルカウンタ 測定の様子

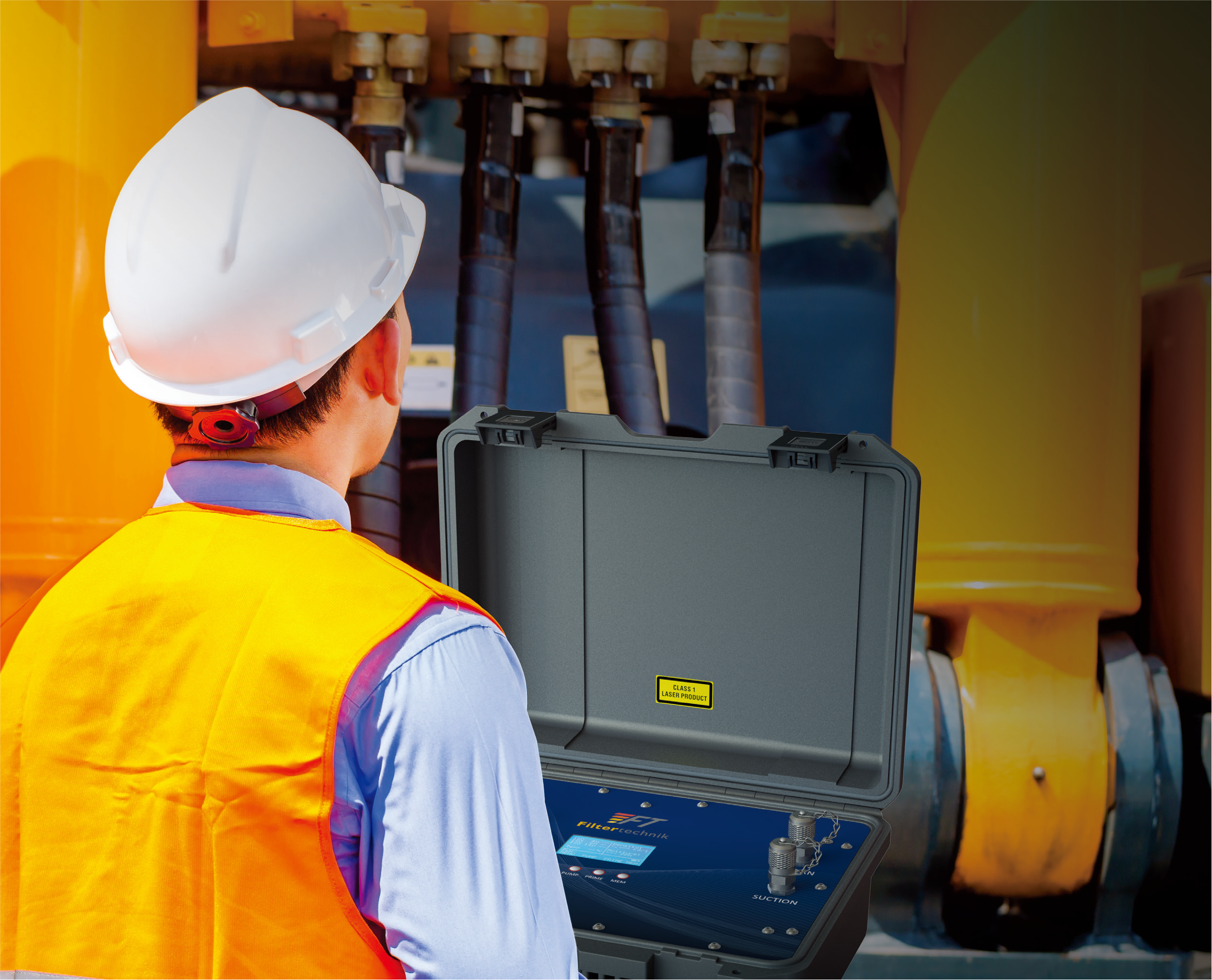

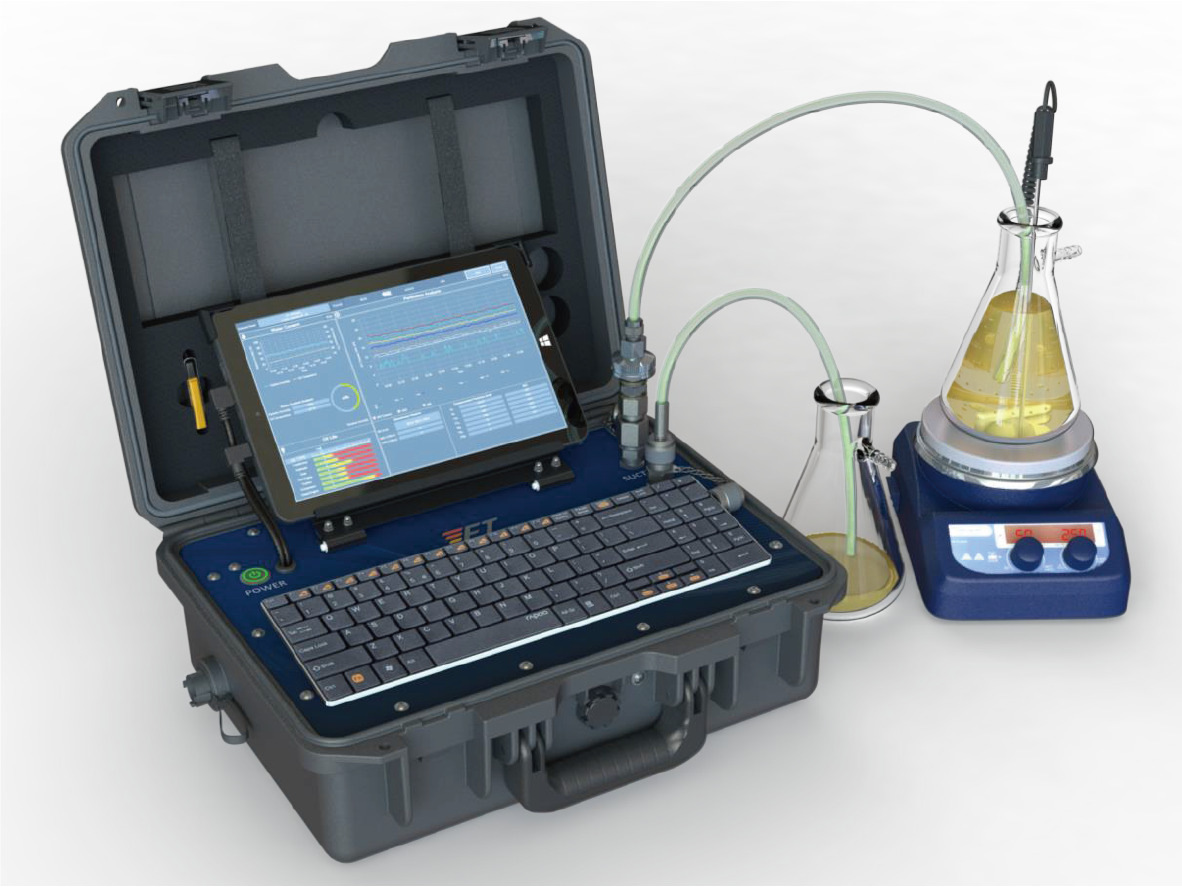

■FS9V3測定時の様子■

オイルパーティクルカウンタ 測定の様子

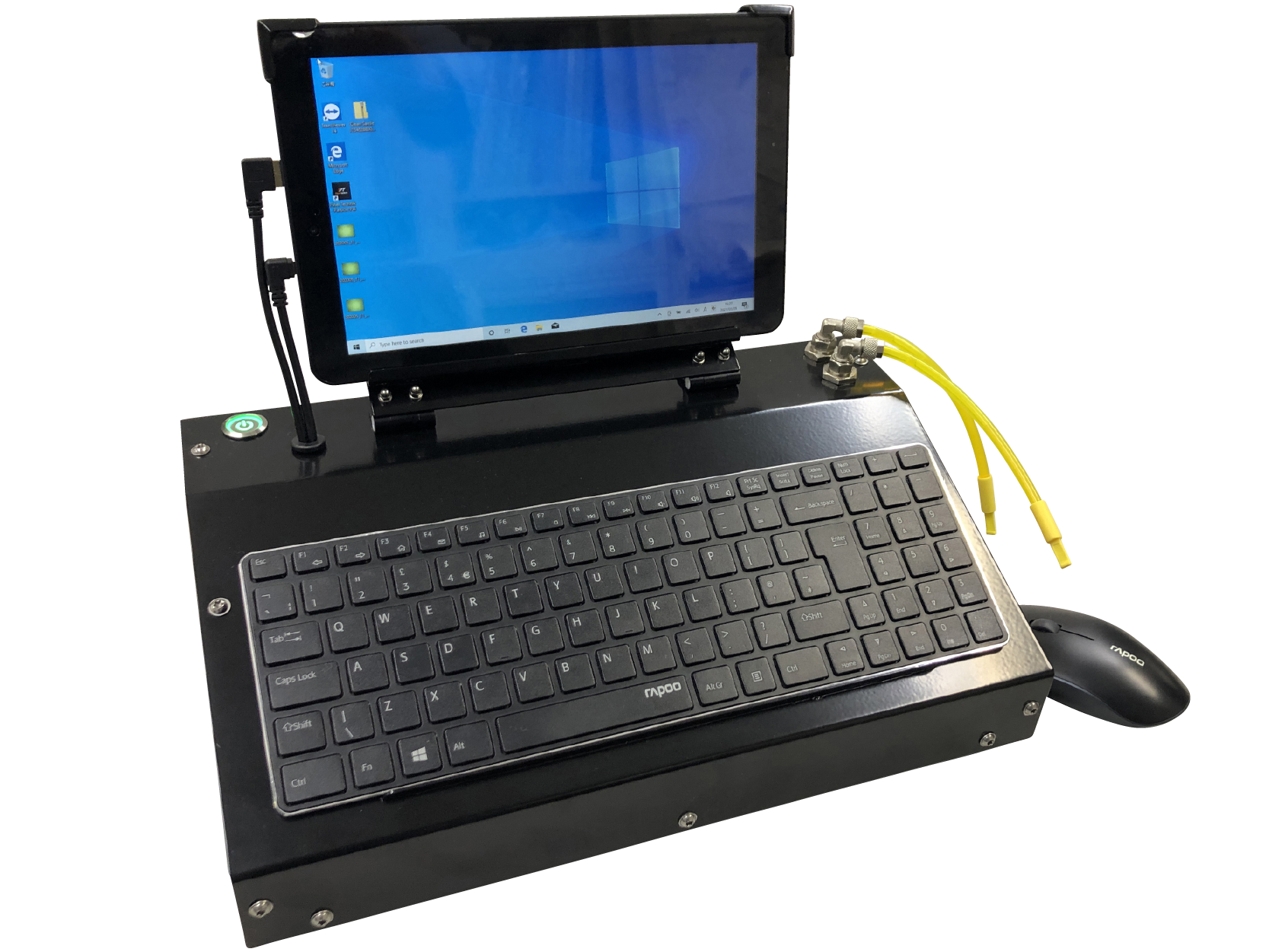

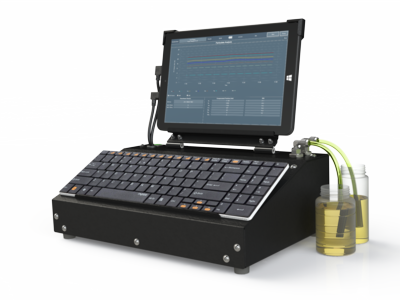

■FS9V3-LAB 据え置きラボタイプ■

オイルパーティクルカウンタ 付属品

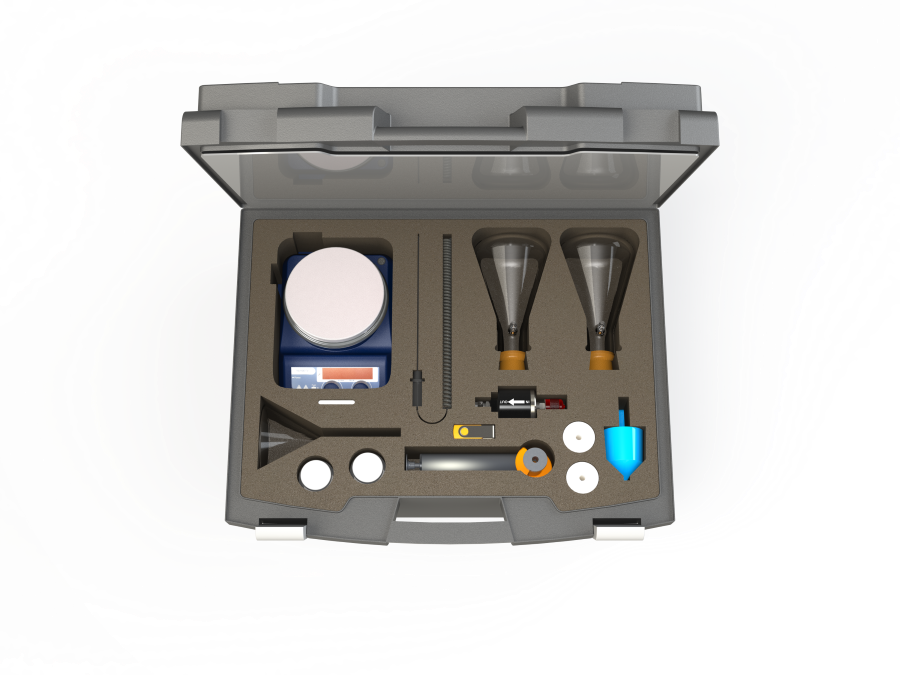

■FS9V3-OLU用フルセット付属品■

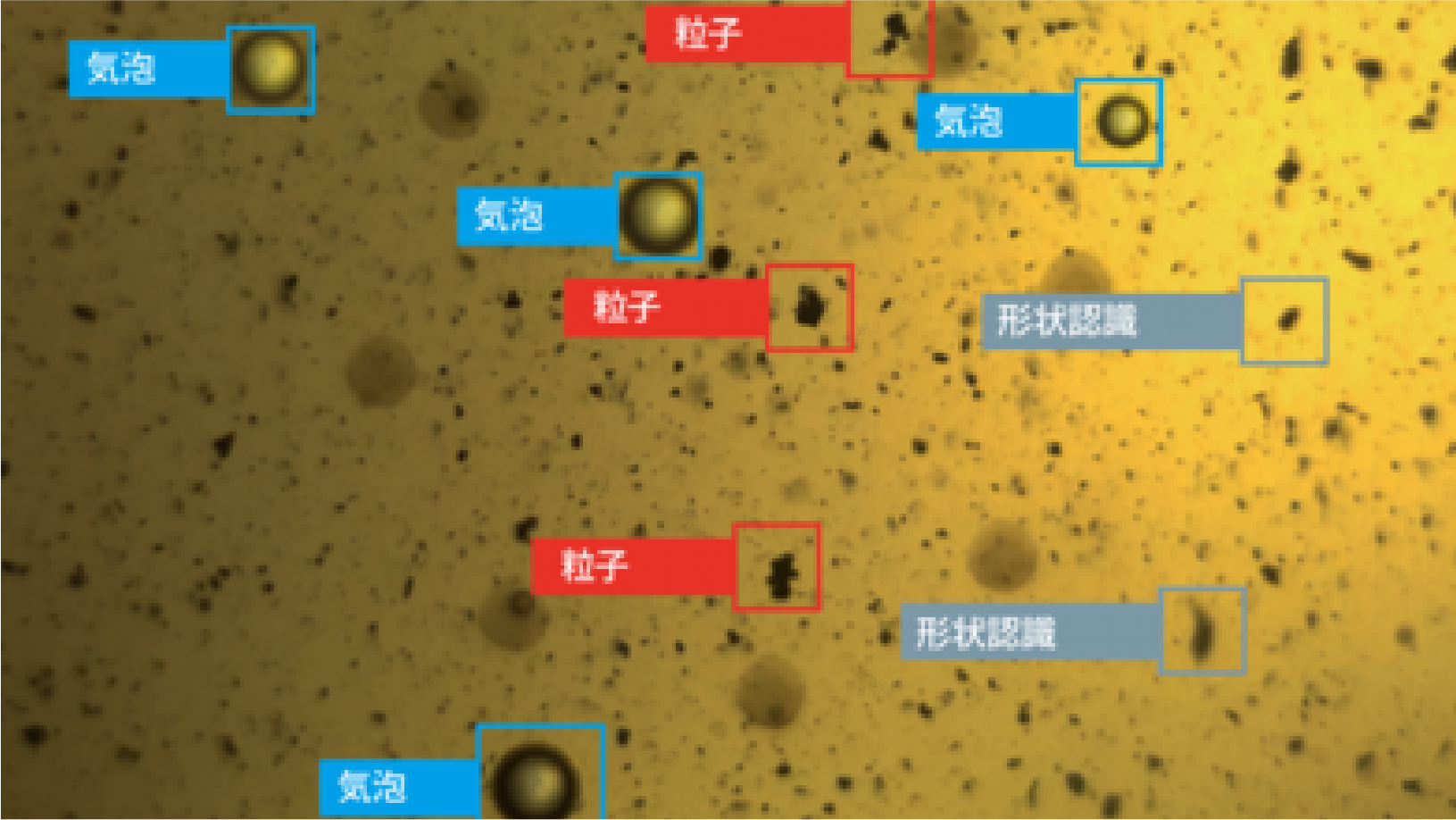

■AI高解像度デジタルイメージング■

■拡大イメージング■

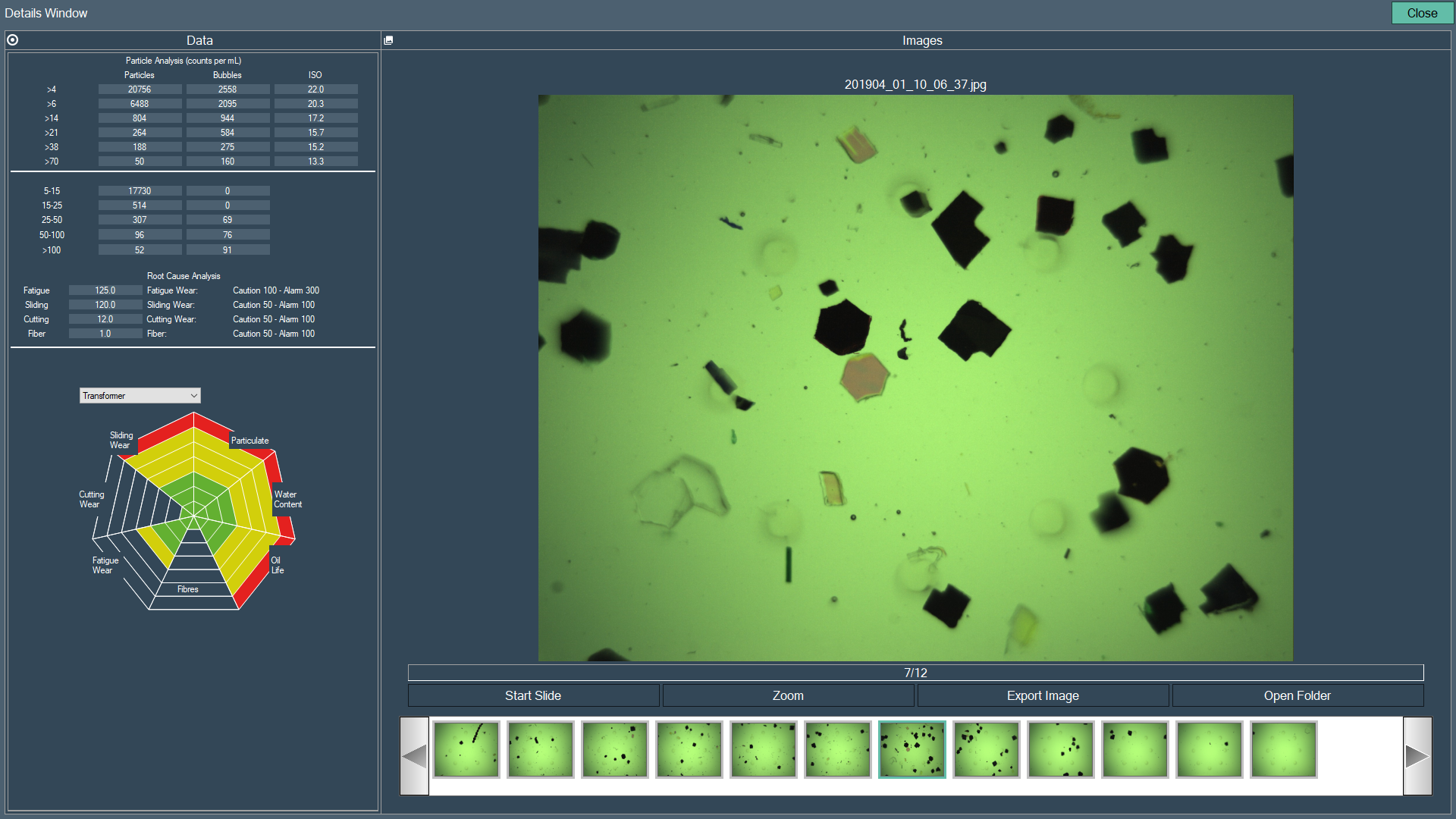

■測定結果表示画面■



取扱い説明動画

本体セットアップ

ソフトウェアナビゲーションとデータ保存

センサーの表示および制御

新油プロファイリング登録方法（FS9V3-OLUのみ）

サンプルオイルの脱気方法

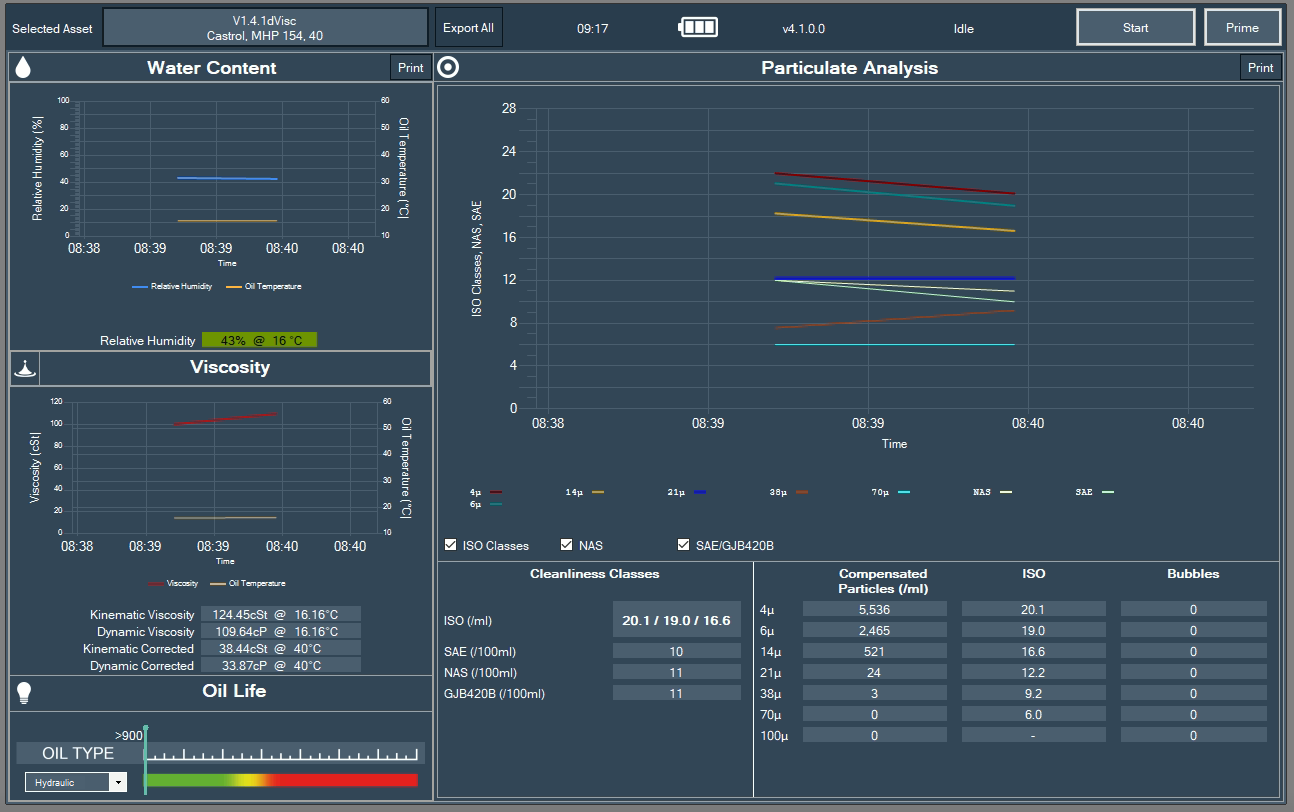

FS9V3-VISCO(新製品) 測定画面 動粘度測定機能付き

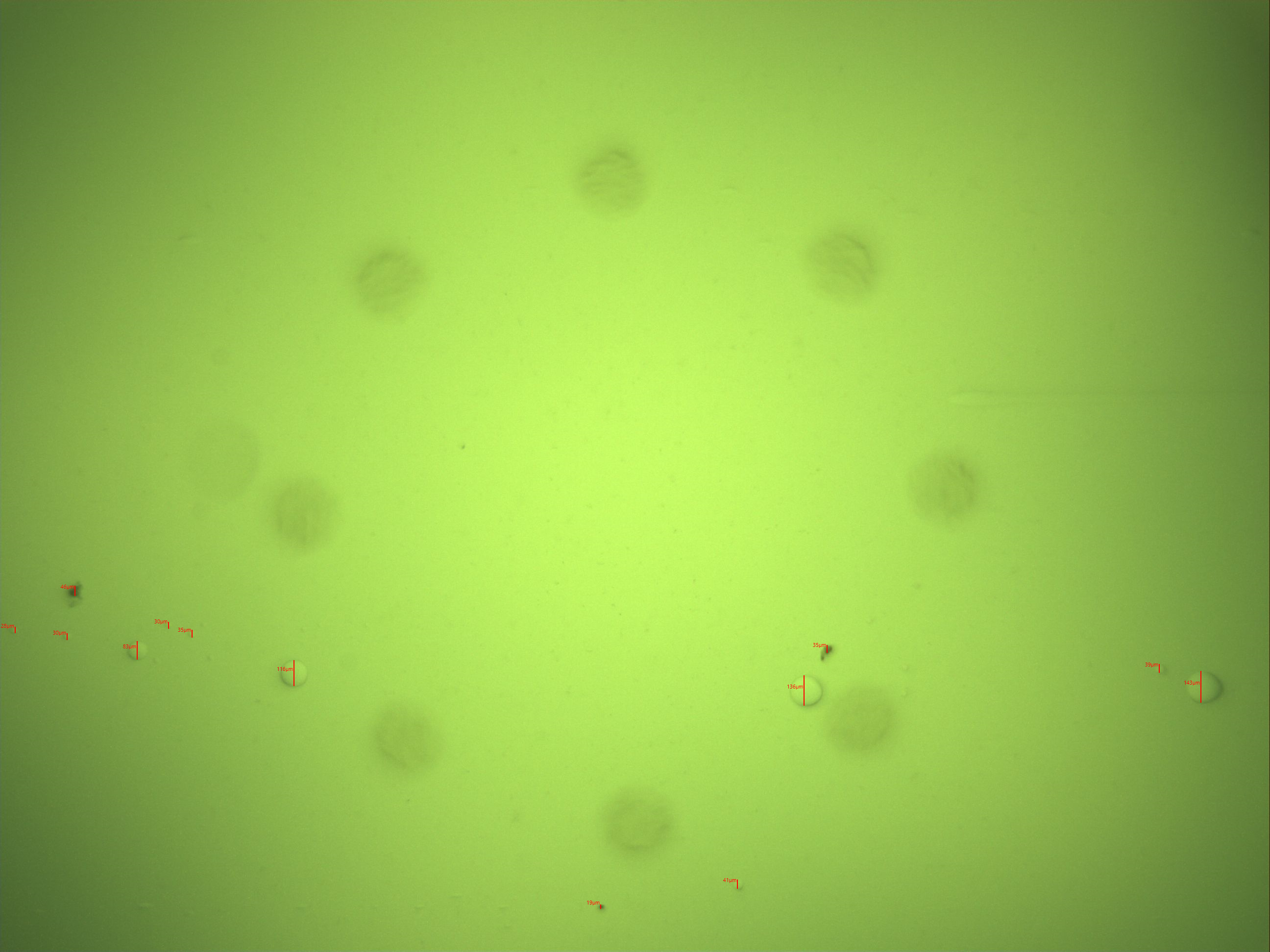

■コンタミ・気泡のサイズも測定可能です■
※拡大してご確認ください※

Demonstration

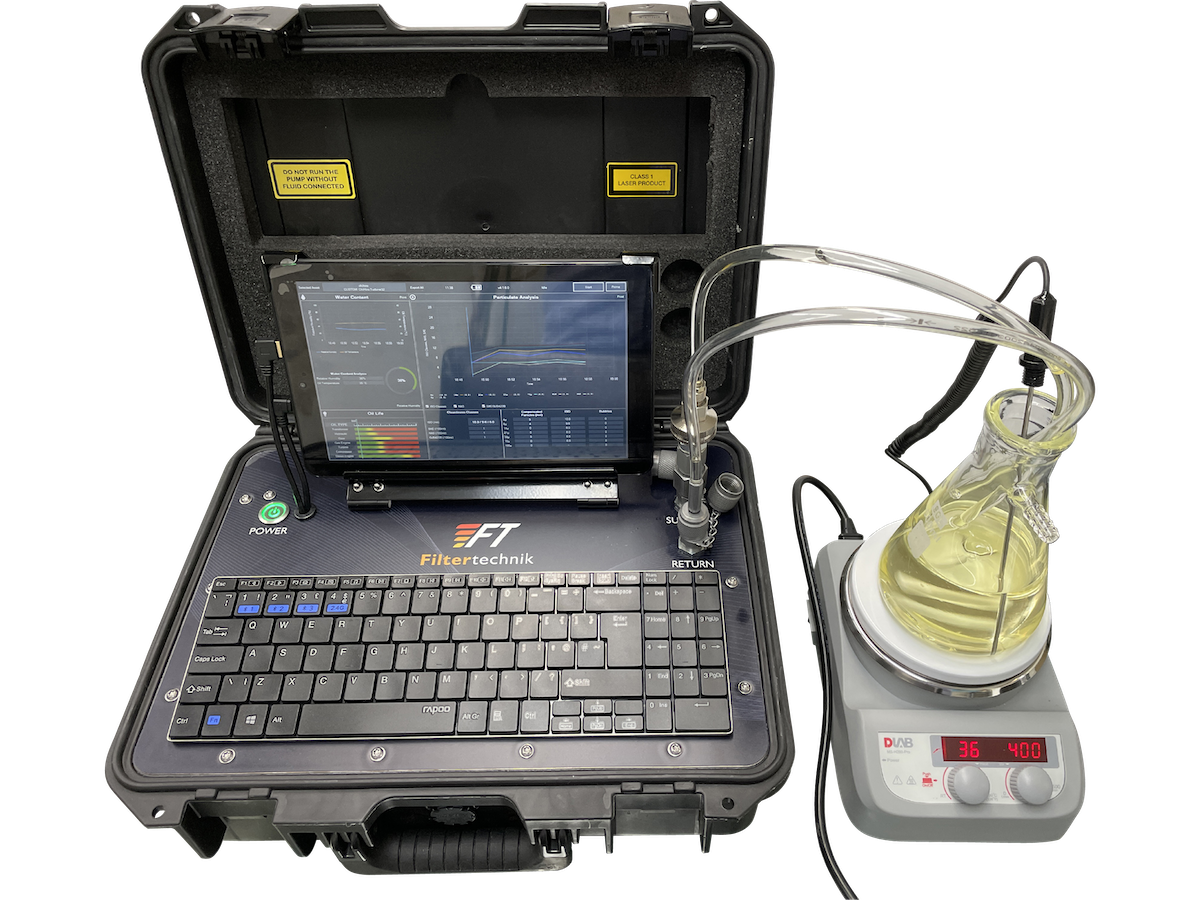

AI処理・FS9V3 デモ測定のご案内

300-500ｍLサンプル送付ください




無償デモ測定実施中

Company

会社概要

商号

株式会社チヒロ
資本金

25,000,000円
設立

2007年3月
営業所

〒168-0063 　東京都杉並区和泉3-25-1
連絡先

03-6304-7761
URL

https://www.chi-hiro.co.jp

Contact

お問い合わせ

↓Bluetooth圧力センサーはこちら

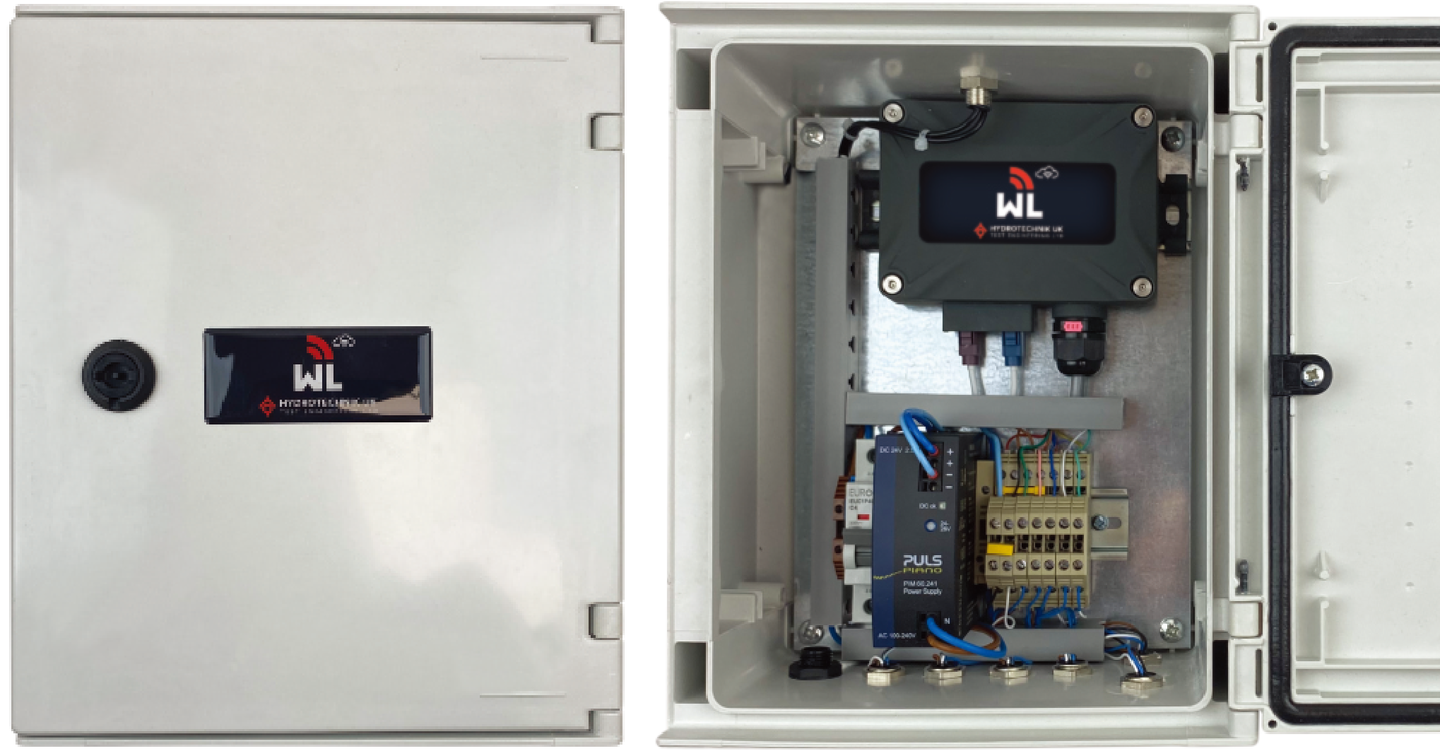

 広域ワイヤレスセンサーはこちら↓
